Von Energieverschwendung zu Energieintelligenz: Wie AHF und SVG industrielle Stromversorgungssysteme transformieren

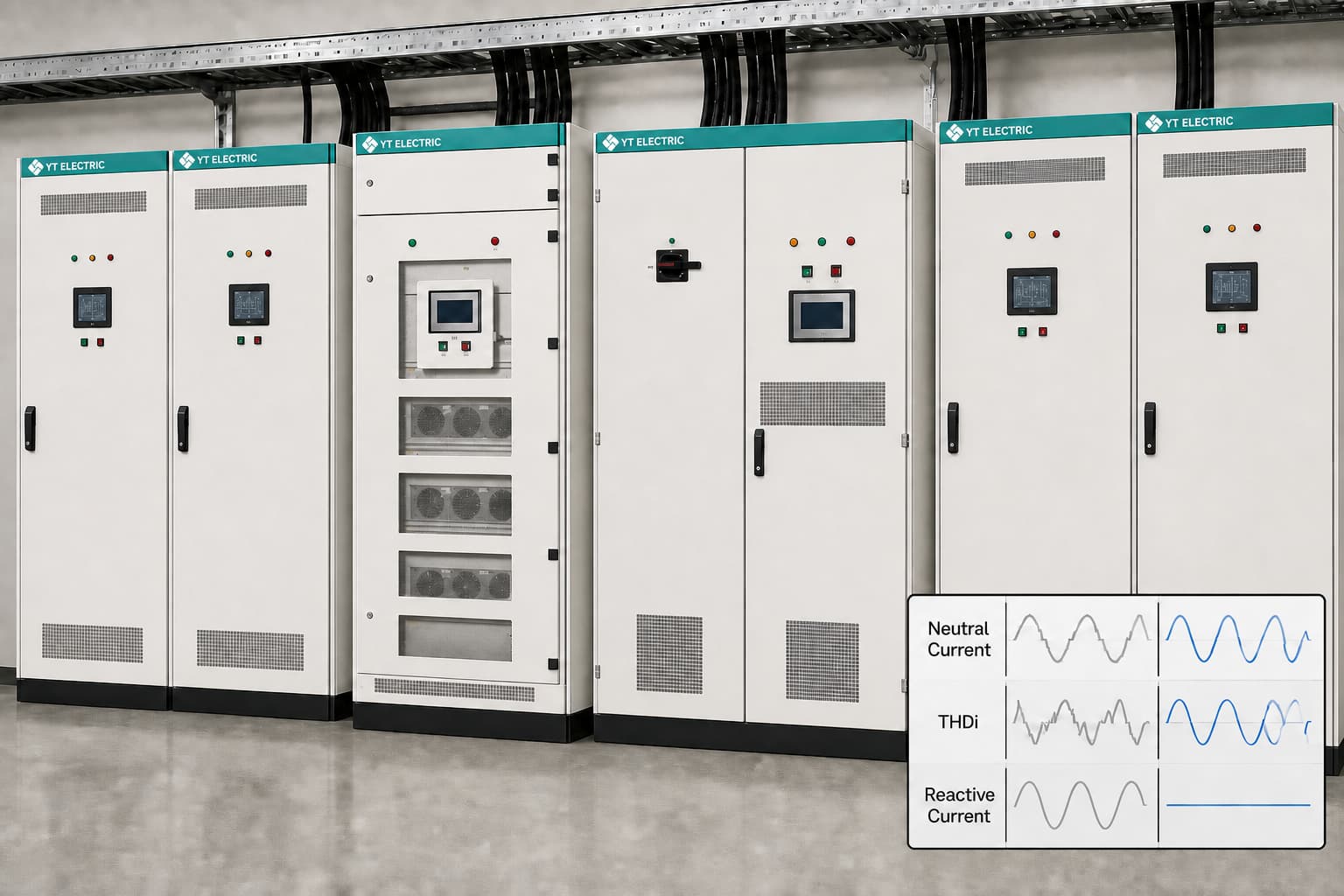

Ein 6-Puls-Frequenzumrichter (VFD), Gleichrichter, USV-Eingang oder Schweißstromquelle nimmt Strom in Impulsen statt in einer sauberen Sinuswelle auf. Diese Impulse enthalten charakteristische Oberschwingungskomponenten, und die resultierende gesamte harmonische Verzerrung (THD) erhöht den Effektivstrom (RMS), selbst wenn sich die nutzbare kW-Last nicht geändert hat.
Ein höherer RMS-Strom erhöht die I2R-Kupferverluste in Kabeln, Sammelschienen und Transformatorwicklungen. Oberschwingungsspannung erhöht zudem Wirbelstrom- und Streuverluste im Transformator, sodass ein Transformator einen unzulässigen Temperaturanstieg erreichen kann, bevor seine kVA-Nennleistung vollständig ausgenutzt ist.
Triplen-Oberschwingungen, insbesondere die dritte und ihre Vielfachen, sind Nullsystemströme in einem Vierleitersystem. Sie addieren sich im Neutralleiter, anstatt sich aufzuheben, sodass der Neutralleiter heißer werden kann als ein Phasenleiter. Ein Vierleiter-AHF kann diesen Strom kompensieren, wenn das gemessene Spektrum und die Neutralleiterbelastung dies rechtfertigen.
Eine konventionelle Kondensatorbatterie verbessert den Verschiebungsleistungsfaktor bei relativ konstanter Last. Sie entfernt nicht selektiv Oberschwingungsstrom, und ihre Impedanz kann mit der Induktivität des vorgelagerten Systems interagieren. Wo ein Resonanzrisiko oder sich schnell ändernde VFD-Lasten bestehen, sollten Ingenieure das Oberschwingungsspektrum, den Kurzschlusspegel und die Schaltsequenz der Kondensatorbatterie prüfen, bevor sie kvar hinzufügen.
AHF und SVG werden oft zusammen spezifiziert, da Oberschwingungsstrom und Blindstrom am selben PCC auftreten können, sie lösen jedoch unterschiedliche Teile der Stromwellenform. Die korrekte Anordnung richtet sich nach dem gemessenen Oberschwingungsstrom, der Blindleistungsvariation, dem Spannungspegel, den Redundanzanforderungen und den thermischen Bedingungen.
|
Technischer Faktor |
Passivfilter |
||
|
Primäres Stromproblem |
Feste Oberschwingungsordnungen |
Gemessenes Oberschwingungsspektrum |
Dynamischer Blindstrom |
|
Reaktionsverhalten |
Abgestimmt auf Netzimpedanz |
Elektronische Stromeinspeisung unter Regelkreis |
Blindstromreaktion im Millisekundenbereich, abhängig vom Regelungsdesign |
|
Oberschwingungsanpassungsfähigkeit |
Begrenzt nach Abstimmung |
Kann ausgewählte Ordnungen innerhalb der Nennleistung adressieren |
Kein Ersatz für Oberschwingungsstromkompensation, sofern nicht speziell integriert |
|
Resonanzempfindlichkeit |
Erfordert detaillierte Netzstudie |
Vermeidet Abhängigkeit von abgestimmten Zweigen, erfordert aber dennoch PCC-Bewertung |
Erfordert Kompatibilitätsprüfung mit Kondensatorbatterien und Oberschwingungen |
|
Optimale Anwendung |
Stabile, gut charakterisierte Lasten |
VFD, USV, Gleichrichter und sich ändernde nichtlineare Lasten |
Niedriger Leistungsfaktor, Spannungsschwankungen und dynamischer kvar-Bedarf |
Ein AHF tastet den Einspeisestrom über Stromwandler (CTs) ab, trennt Grundschwingungs-, Blind- und ausgewählte Oberschwingungskomponenten und weist dann einen Wechselrichter an, Kompensationsstrom einzuspeisen. CT-Platzierung, Phasenfolge, Genauigkeit, Ansprechwerte und freie Stromkapazität bestimmen das Ergebnis. Ein unterdimensioniertes Gerät kann seinen RMS-Nennstrom nicht überschreiten.
Die Topologie beeinflusst die elektrische Belastung. Eine 3-Level-Topologie unterteilt jeden Schaltspannungsschritt auf mehr Ebenen als ein 2-Level-Design, was dv/dt, Welligkeit und Bauteilspannungsbelastung reduzieren kann. Sie erfordert jedoch eine komplexere Steuerung und Spannungsausgleich.
Die SPWM-Modulation synthetisiert die befohlene Stromwellenform. Stabiles Abtasten, geeignete Schaltfrequenz und ein abgestimmter Regelkreis verbessern die Nachführgenauigkeit; überprüfen Sie die Ergebnisse am PCC und nicht auf einer Controller-Anzeige. IEEE 519 und IEC 61000 sind Planungsreferenzen, während das Projekt- oder Versorgungsunternehmen-Limit die Abnahme bestimmt.

Wenn Induktionsmotoren, Kräne, Walzwerke oder große VFD-Gruppen ihre Last ändern, ändert sich der benötigte Blindstrom entsprechend. Eine feste Kondensatorstufe kann an einem Lastpunkt korrekt und an einem anderen überdimensioniert sein; übermäßige kapazitive kvar können den Leistungsfaktor in den kapazitiven Bereich verschieben und Schaltbelastungen erzeugen.
Ein SVG verwendet einen Spannungszwischenkreis-Umrichter, um kapazitiven oder induktiven Blindstrom einzuspeisen. Durch die Steuerung des Stroms anstelle des mechanischen Schaltens von Kondensatorstufen kann er Laständerungen schnell verfolgen und die Spannungsstabilisierung innerhalb der durch Quellenimpedanz, Transformatorkapazität und seine eigene kvar-Nennleistung vorgegebenen Grenzen unterstützen.
Der Wert ist keine universelle Leistungsfaktor-Zahl. Das Vor-Ort-Team sollte kW, kvar, Leistungsfaktor, Spannung, Lastintervall, Generatorbetriebszustand und den Status der Kondensatorbank über repräsentative Produktionszyklen protokollieren. Diese Aufzeichnung unterscheidet ein echtes Blindleistungsproblem von einem harmonischen Messfehler oder einem netzseitigen Spannungsproblem.
Wählen Sie die Kapazität basierend auf dem gemessenen RMS-Oberschwingungsstrom und der dynamischen kvar-Leistung aus und fügen Sie nur für dokumentiertes Wachstum oder Redundanz einen Spielraum hinzu. Bei 45 °C Umgebungstemperatur unter Volllast muss der Schaltschrank die Grenzwerte für Sperrschichttemperatur, Luftstrom und Leistungsreduzierung unter tatsächlichen Staub-, Höhen- und Belüftungsbedingungen einhalten.
|
Standortbedingung |
Zu erfassende Messung |
Geräteausrichtung |
Auslegungs- und Installationslogik |
|
480 V Rechenzentrum mit USV und IT-Lasten |
THDi, Neutralleiterstrom, USV-Auslastung, Generatorbetrieb |
Vierleiter-AHF; SVG nur, wenn der Blindleistungsbedarf dies rechtfertigt |
AHF basierend auf gleichzeitigem Oberschwingungs- und Neutralleiterstrom dimensionieren; mit USV- und Generatorschutz koordinieren |
|
VFD-intensive Textil- oder Verpackungslinie |
Oberschwingungsspektrum, Transformatortemperatur, Einspeisestrom |
AHF am MCC oder PCC; SVG für variierende kvar |
Ziel-Oberschwingungsordnungen auswählen und Stromreserven für Produktionsspitzen lassen |
|
Industriestandort mit Leistungsfaktor-Strafzahlungen |
Intervall-kvar, Lastprofil, Spannungsschwankung |
SVG oder hybride SVG/Kondensator-Anordnung |
Für das beobachtete dynamische kvar-Fenster dimensionieren; kapazitiven Leistungsfaktor bei geringer Last vermeiden |
|
Prozessbereich mit hohen Temperaturen und Staubbelastung |
Umgebungstemperatur, Gehäuselüftung, Staubbelastung |
AHF/SVG mit Überprüfung der Umgebungsbedingungen |
Herstellerseitige Leistungsreduzierung und Wartungsabstände anwenden; nicht von der Nennleistung auf dem Typenschild bei erhöhter Temperatur ausgehen |
|
Bergbau oder generatorgestützte Sammelschiene |
Quellenimpedanz, Generatorverhalten, Spannungseinbruchereignisse |
Koordinierte AHF-, SVG- oder MV STATCOM-Studie |
Bestimmen, ob eine Niederspannungskompensation ausreicht oder ob eine Studie zur Spannungsstützung auf STATCOM-Ebene erforderlich ist |
Ein 3-stufiger AHF kann für Anwendungen geeignet sein, bei denen Ausgangsstromqualität, Schaltbelastung und thermische Reserven wichtig sind, aber die Topologie ist keine Abkürzung. Vergleichen Sie den Nennkompensationsstrom bei angegebener Umgebungstemperatur, Überlastrichtlinie, Oberschwingungsbereich, CT-Anforderung, Gehäuseschutz und Wartungszugang. Bei hoher Leistung oder Mittelspannungsschwankungen ziehen Sie eine STATCOM-Studie in Betracht.
Dies ist ein repräsentatives Szenario, kein benanntes Kundenprojekt oder Testbericht. Eine Textilfabrik betreibt ein 480 V MCC mit VFD-gesteuerten Spinn- und Lüftungsmotoren; Produktionsrampen schalten wiederholt die Kondensatorbank, während die Wartung heiße Neutralleiteranschlüsse und intermittierende Auslösungen meldet.
Die Untersuchung protokolliert PCC-Spannung und -Strom, Phasen- und Neutralleiterbelastung, THDi, Kondensatorstatus, Transformatortemperatur und VFD-Zeitplan. Sie deutet auf sich ändernden nichtlinearen Strom und Nullsystembelastung hin, nicht einfach auf unzureichende Kondensator-kvar.
Der Vorschlag platziert einen Vierleiter-AHF am MCC-Bus, konfiguriert aus gemessenen Oberschwingungsordnungen und Neutralleiterstrom, und verwendet SVG nur, wenn protokollierte kvar den dynamischen Bedarf bestätigen. Überprüfen Sie CT-Polarität, Schutzkoordination, Kurzschlussfestigkeit, Interaktion der Kondensatorbank, Belüftung und Isolierung.
Vergleichen Sie nach der Inbetriebnahme die Ergebnisse mit den vorab vereinbarten PCC-Zielen für THDi, Neutralleiterstrom, Leistungsfaktor und Spannungsschwankung unter derselben Produktionssequenz. Das Standortmessgerät muss das tatsächliche Ergebnis im Vergleich zu den geltenden Projekt- und Netzgrenzwerten aufzeichnen.
Beginnen Sie mit dem protokollierten Oberschwingungsstrom am CT-Standort, nicht mit dem Transformator-Typenschild oder summierten VFD-Nennwerten. Berücksichtigen Sie gleichzeitige Last, erforderliche Oberschwingungsordnungen, Vierleiter-Neutralleiterstrom, dokumentierte Lasterweiterungen und jede Blindstromfunktion.
Die Installation erfordert normalerweise ein geplantes Isolationsfenster für den Busanschluss, die CT-Installation, Schutzprüfungen und Inbetriebnahme. Eine gestaffelte Installation kann Störungen reduzieren, aber die elektrische Arbeitsmethode, das Lockout-Verfahren und die verfügbare Einspeiseanordnung bestimmen den tatsächlichen Ausfallbedarf.
Sie erfordern eher eine geplante Inspektion als einen häufigen Komponentenaustausch. Überprüfen Sie Belüftungswege, Ventilatoren, Filter (sofern vorhanden), Kabelanschlüsse, Stromwandlerkreise, Regleralarme, die Interaktion der Kondensatorbänke sowie die aufgezeichneten thermischen Bedingungen gemäß der Produktdokumentation und dem Wartungsverfahren vor Ort.
Ja, wenn die technische Überprüfung die Steuerungskoordination und den Schutz abdeckt. Die Überprüfung sollte das Risiko von Kondensatorresonanzen, die USV-Kompatibilität, das Verhalten des Generatorspannungsreglers, die Quellenimpedanz, die Positionen der Stromwandler und die Sequenz bei einem Wechsel der Stromversorgung zwischen Netz und Generator verifizieren.
Ein aktiver Oberschwingungsfilter (AHF) sollte als gemessenes Stromkompensationssystem ausgewählt werden und nicht als allgemeiner Schaltschrank, der nach einem Ausfallereignis hinzugefügt wird. SVG bietet eine dynamische Blindleistungskompensation, wenn der protokollierte kvar-Bedarf und das Spannungsverhalten die Investition rechtfertigen, während STATCOM relevant wird, wenn eine Spannungsstabilisierung bei höheren Leistungs- oder Spannungspegeln erforderlich ist.
YT Electric kann einpolige Schaltpläne, Oberschwingungsprotokolle, Umgebungsbedingungen und PCC-Anforderungen prüfen, bevor die Kapazität von AHF, SVG oder STATCOM empfohlen wird. Reichen Sie Messungen für eine standortspezifische Bewertung und eine Checkliste für die Inbetriebnahme ein.
