SVG- und AHF-Komponenten: Was bestimmt eine präzise und langfristige Leistung?

In einer 400-V-Anlage könnten zwei Schaltschränke zur Netzqualität mit demselben Nennstrom installiert werden, in der Erwartung desselben Ergebnisses. Monate später folgt einer der Spitzenlast, während der andere die Leistung drosselt, mehr akustische Geräusche erzeugt oder Kompensationsfehler am Verknüpfungspunkt (PCC) hinterlässt. Der Unterschied liegt in der Messkette, der Leistungsstufe, den magnetischen Komponenten und dem thermischen Pfad.

Die Leistung von SVG und AHF hängt von mehr als nur dem grundlegenden Betrieb ab. Komponentenqualität und -abstimmung bestimmen die Kompensationsgenauigkeit, das dynamische Ansprechverhalten, die Volllastfähigkeit, den Leistungsverlust, die akustischen Geräusche und die Langzeitstabilität.

Dieselben Komponenten erfüllen unterschiedliche Kompensationsaufgaben

Ein Aktiver Oberschwingungsfilter (AHF) misst den Laststrom und speist einen phasenverschobenen Oberschwingungsstrom ein. Ein geeignetes dreiphasiges Vierleiter-Design kann auch den Neutralleiterstrom und Lastunsymmetrien adressieren. Ein Statischer Blindleistungskompensator (SVG) misst Spannung und Strom und liefert oder absorbiert dann Blindstrom, um den Leistungsfaktor und die Spannungsstabilität zu unterstützen.

Ihre Steuerungsziele unterscheiden sich, aber beide erfordern eine präzise Messung, einen schnellen IGBT-Umrichter, einen stabilen Zwischenkreisspeicher, korrekt ausgelegte Drosseln und eine zuverlässige Kühlung. Eine hochkapazitive IGBT-Stufe kann mit einer phasenfehlerbehafteten Stromwandler-Referenz nicht präzise kompensieren, und ein abgestimmter Regler kann den Nennstrom nicht aufrechterhalten, nachdem der Zwischenkreis oder der Kühlpfad seine thermische Grenze erreicht hat.

Stromwandler und Messkreise legen die Kompensationsreferenz fest

Der Stromwandler und der Spannungsmesskreis definieren, was der Regler sieht. Ihr Verhältnis, ihre Genauigkeitsklasse, Phasenverschiebung, Polarität, Platzierung und Verkabelung müssen mit der Softwarekonfiguration übereinstimmen. Ein gesättigter, falsch gepolter oder nicht übereinstimmender Stromwandler liefert dem Regler eine verzerrte Referenz und kann zu Unterkompensation, Überkompensation oder einem instabilen Stromregelkreis führen.

Beim AHF führt ein Messfehler zu restlichen Oberschwingungsströmen oder einer Fehlleitung der Oberschwingungspriorität. Beim SVG verschiebt er die Blindstromreferenz und verringert die Genauigkeit der Blindleistungskompensation. Hochpräzise Messung ist die erste Voraussetzung für eine reproduzierbare Kompensation.

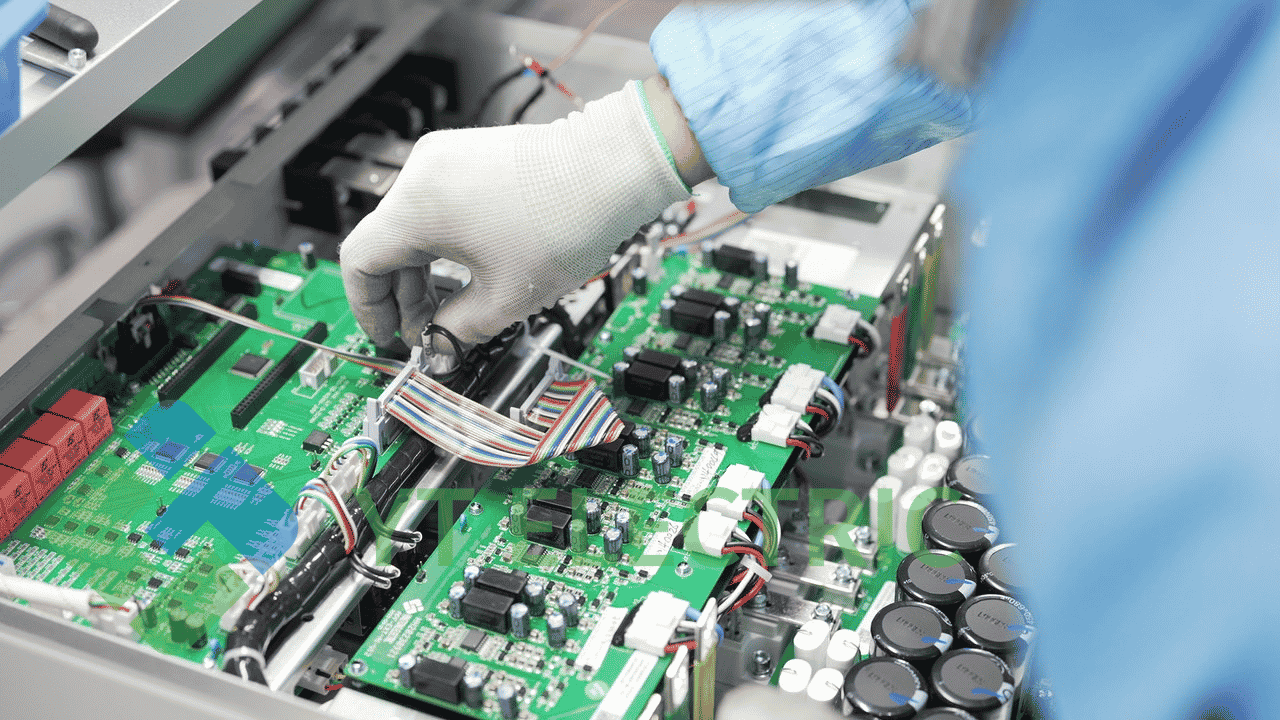

IGBT-Module, Gate-Treiber und Zwischenkreiskondensatoren definieren Ansprechverhalten und Verluste

Das IGBT-Modul wandelt den Reglerbefehl in Kompensationsstrom um. Seine Strombelastbarkeit, Spannungsreserve, sein Schaltverhalten und seine thermische Leistungsfähigkeit beeinflussen die Oberschwingungsnachführung des AHF und das Blindstrom-Ansprechverhalten des SVG. Der Gate-Treiber muss konsistente Schaltbefehle anwenden, eine geeignete Totzeit einhalten und korrekt auf Schutzereignisse reagieren.

Der Zwischenkreiskondensator stabilisiert die Busspannung und absorbiert den Rippelenergieaustausch. Rippelstrombelastbarkeit, äquivalenter Serienwiderstand (ESR), Temperaturbewertung und Lebensdauer beeinflussen das Bus-Rippel, die Umrichterverluste und die dauerhafte Ausgangsleistung. Ein nur nach Nennkapazität ausgewählter Kondensator kann bei hohem Rippel und erhöhter Schaltschranktemperatur schnell altern.

IGBT-Schalt- und Leitungsverluste, Treiber-Timing und Kondensator-Rippelbelastung müssen gemeinsam bei der tatsächlichen Spannung, dem Lastprofil und den Umgebungsbedingungen des Kunden bewertet werden.

Kopplungsdrosseln und Schaltschrankaufbau beeinflussen Welligkeit, Geräusche und Lebensdauer

Die Kopplungsdrossel steuert die Stromwelligkeit und das Wandler-Tracking. Kernauswahl, Wicklungsdesign, Sättigungsspielraum, Isolierung und mechanische Befestigung beeinflussen Kupferverluste, Kernverluste, hörbare Vibrationen und Zuverlässigkeit.

Geräusche können durch Magnetostriktion der Drossel, Wicklungsvibrationen, Lüfterdrehzahl, Luftströmungswiderstand und Schaltschrankwände entstehen. Ein geräuscharmer Betrieb erfordert eine koordinierte Drosselauswahl, starre Montage, Luftwegdesign und Lüftersteuerung.

Sammelschienen, Klemmen, Schutzeinrichtungen und Kabelführung sind ebenfalls wichtig. Hohe Kontaktwiderstände erzeugen lokale Erwärmung, während ungleichmäßige Strompfade Verluste erhöhen und den thermischen Spielraum verringern.

Dreistufige Topologie und thermisches Design schützen die Volllastfähigkeit

Ein dreistufiger Wandler fügt eine Zwischenspannungsebene hinzu. Mit geeigneter Modulation und Anordnung kann er kleinere AC-Spannungsschritte erzeugen als eine zweistufige Anordnung, was dazu beiträgt, den effektiven dv/dt-Wert und die Stromwelligkeit zu reduzieren. Sein Nutzen hängt weiterhin von Modulation, Komponentenauswahl, Neutralpunktsteuerung und magnetischem Design ab.

Bei 45 °C Umgebungstemperatur bestimmen IGBT-Sperrschichttemperatur, Kondensatortemperatur, Drosselerwärmung, Kühlkörperkapazität, Luftstrom, Lüfterleistung und Staubansammlung den kontinuierlichen Volllastbetrieb. Ein kurzer Funktionstest kann den thermischen Spielraum nicht nachweisen.

YT Electric sollte Umgebungsbedingungen, Belüftungsabstände, Temperaturüberwachung und Derating-Grenzen während der technischen Klärung dokumentieren.

Die technische Auswahl muss mit der Betriebsgrenze des Kunden beginnen

Die richtige Konfiguration beginnt mit Anlagendaten: Spannung, Verkabelung, Lastprofil, Harmonischenspektrum, Blindleistungsbedarf, PCC-Zielwert, Generator- oder USV-Interaktion, Umgebungstemperatur, Staubgehalt und Installationsabstand. Das Ergebnis erfordert möglicherweise ein AHF, ein SVG, eine Hybridstrategie oder die Abstimmung mit einer bestehenden Kondensatorbatterie.

Repräsentativer Industriefall: Was die Untersuchung belegen sollte

Betrachten Sie eine repräsentative 400-V-Drehstrom-Vierleiter-Anlage mit VFD-betriebenen Geräten und einem warmen elektrischen Betriebsraum. Die Schaltschrankgeräusche nehmen zu und die Leistung sinkt während der Hochlastschicht, obwohl die installierte Kapazität ausreichend erscheint.

Die Untersuchung vergleicht PCC-Strom, CT-Signale, DC-Bus-Verhalten, IGBT- und Kondensatortemperaturen, Drosselvibrationen, Lüfterbetrieb und Luftstrom. Die Lösung könnte die CT-Anordnung, den Drosselsättigungsspielraum, die DC-Link-Welligkeitskapazität oder das thermische Schaltschrankdesign überarbeiten.

Überprüfen Sie Kompensationsfehler, Reaktion bei Lastwechseln, Temperaturanstieg, Geräuschbeobachtung und Dauerstromstabilität. Ohne autorisierte Daten sollten keine spezifischen Reduzierungsprozentsätze, Effizienzzahlen oder Kundennamen genannt werden.

FAQ

Garantiert ein höherer Nennstrom eine bessere SVG- oder AHF-Leistung?

Nein. Der Nennstrom bestätigt weder die Messgenauigkeit, die DC-Link-Welligkeitskapazität, den Sättigungsspielraum der Drossel noch die thermische Beständigkeit. Überprüfen Sie die vollständigen Designgrenzwerte.

Welche Komponenten beeinflussen die Langzeitstabilität am stärksten?

Stromwandler (CTs), IGBT-Module und -Treiber, DC-Link-Kondensatoren, Kopplungsdrosseln, Lüfter, Sammelschienen und Schutzvorrichtungen erfordern alle eine elektrische, thermische und mechanische Abstimmung.

Kann ein Schaltschrank bei 45 °C unter Volllast betrieben werden?

Nur wenn der Lieferant die Umgebungsbedingungen, den thermischen Spielraum, den Belüftungsweg, die Komponententemperaturen und die Derating-Grenze für diese Installation definiert.

Welche Informationen werden für eine maßgeschneiderte Lösung benötigt?

Stellen Sie ein einpoliges Schaltbild, Spannungs- und Verdrahtungsdetails, ein Protokoll zur Spannungsqualität, einen Lastplan, die Installationsumgebung und das erforderliche Abnahmeziel bereit.

Fazit: Komponentenqualität ist Systemleistung

SVG- und AHF-Systeme sollten als koordinierte leistungselektronische Baugruppen bewertet werden, nicht als Schaltschränke, die nur durch den Nennstrom definiert sind. Stromwandler bestimmen die Referenz, IGBTs und Treiber bestimmen die Stromantwort, DC-Link-Kondensatoren stabilisieren den Energieaustausch, Drosseln steuern Welligkeit und Rauschen, und die thermische Konstruktion schützt den Dauerbetrieb.

YT Electric unterstützt anpassbare Anforderungen auf Basis von einpoligen Schaltbildern, Protokollen zur Spannungsqualität, Lastplänen und der Standortumgebung, um eine Lösung zu konfigurieren, die die Komponentenauswahl auf die erforderliche Kompensationsgenauigkeit, Reaktionsgeschwindigkeit, Volllastbeständigkeit und Langzeitstabilität abstimmt.

Entdecken Sie die Produktspezifikationen und Anwendungsleitfäden von YT Electric:https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321

Referenz: IEEE 519-2022, IEEE-Standard für die Oberschwingungsbegrenzung in elektrischen Energiesystemen:https://standards.ieee.org/ieee/519/10677/

Benötigen Sie eine standortspezifische Lösung? Teilen Sie Ihr einpoliges Schaltbild, Ihre Lastliste, den gemessenen Leistungsfaktor, THDi/TDD-Daten und die Umgebungsbedingungen mit YT Electric. Unsere Vertriebsingenieure können die Daten prüfen und ein technisches Angebot erstellen.
