Der YTPQC-ASVG Advanced Static Var Generator basiert auf dem Prinzip des Spannungsquellenwechselrichters und verwendet einen Bipolartransistor mit isoliertem Gate (IGBT), um die Größe und Phase der Wechselspannung des Wechselrichters zu steuern und so den Zweck der Blindleistungs-, Oberschwingungs- und Ungleichgewichtskompensation zu erreichen. Da die Schaltfrequenz des IGBT sehr hoch ist (bis zu 25,6 kHz), kann ASVG schnelle Blindlasten kompensieren und eine recht hohe Kompensationsgenauigkeit erreichen. ASVG bietet das beste Preis-Leistungs-Verhältnis mit der Funktion der Blindleistungs- und Oberschwingungskontrolle.
Artikel Nr. .:
YTPQC-ASVGBestellung (Moq):
1Zahlung:
T/T,LCMarktpreis:
$1500Produktherkunft:
SHANGHAI,CHINAFarbe:
RAL7035,BlackVorlaufzeit:
7 DaysLast:
50kgYT-PQC-ASVG Erweiterter statischer Var-Generator
Der YTPQC-ASVG Advanced Static Var Generator (ASVG) erkennt den Laststrom in Echtzeit über interne und externe Stromwandler, analysiert den Blindstrom der Last über TI DSP und FPGA und erzeugt dann ein PWM-Signal für den IGBT-Wechselrichter (3 Level), um induktive oder kapazitive Spannungen zu erzeugen Strom und kompensieren den Blindstrom, um den Zielleistungsfaktor zu erreichen. YTPQC-ASVG kann auch Phasenungleichgewichte und Oberschwingungen ausgleichen.
Im Vergleich zur herkömmlichen Kondensatorbank bietet der YTPQC Advanced Static Var Generator die Vorteile einer schnellen Reaktion und einer hohen Kompensationsgenauigkeit ohne Unter- oder Überkompensationsprobleme, vermeidet Resonanzen usw.
Modulares Design
Der Advanced Static Var Generator der YTPQC-Serie verfügt über ein fortschrittliches modulares Design. Normalerweise besteht YTPQC-ASVG aus einem oder mehreren ASVG- Modulen und einer optionalen berührungsempfindlichen LCD-Mensch-Maschine-Schnittstelle. Jedes ASVG-Modul ist ein unabhängiges und dynamisches Blindleistungskompensationssystem, und Benutzer können die SVG-Bewertung ändern, indem sie ASVG-Module hinzufügen oder entfernen.

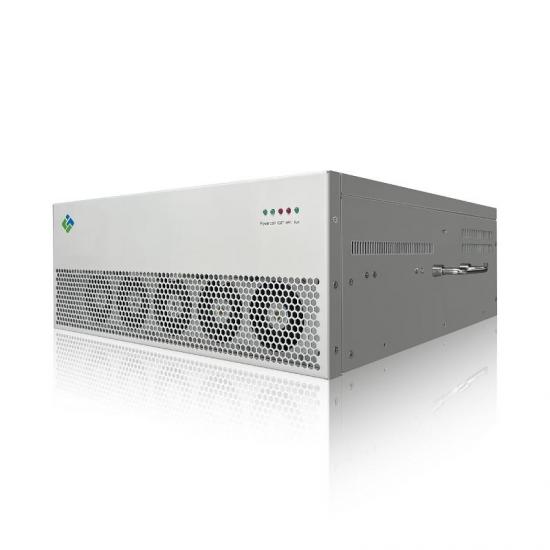

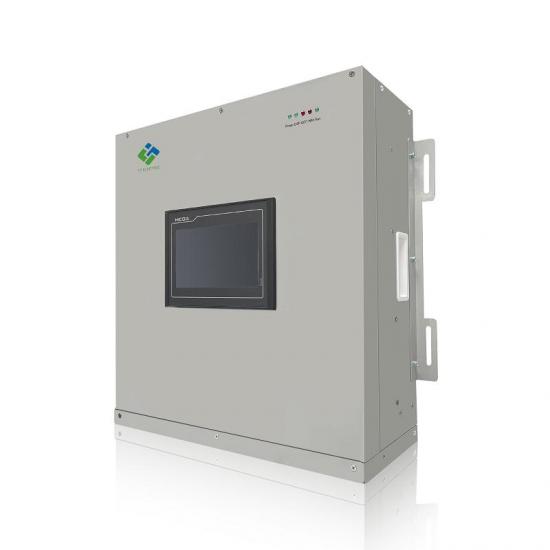

Je nach Montageart kann der YTPQC Advanced Static Var Generator in Rack-Modular-ASVG, Wand-ASVG und Freiland -ASVG unterteilt werden .
Modellbeschreibung
Die YTPQC-ASVG Advanced Static Var Generator Module-Serie deckt 10 kVAr bis 100 kVAr ab, unterstützt wandmontierte Module, Rack-Module und freie Landemodule.
SN | Artikel |
Nennleistung |
Fabrikmodell |
Maße (B*T*H,MM) |
NW (KG) |
Packungsgröße (B*T*H,MM) |
GW (KG) |
1 | ASVG | 10kVAr | YTPQC-ASVG/10-4-4L-RW | 360*402*125 | 20 | 740*690*445 | 25 |
2 | ASVG | 15kVAr | YTPQC-ASVG/15-4-4L-RW | 360*402*125 | 20 | 740*690*445 | 25 |
3 | ASVG | 30kVAr | YTPQC-ASVG/30-4-4L-RW | 505*550*190 | 34 | 740*690*445 | 40 |
4 | ASVG | 50kVAr | YTPQC-ASVG/50-4-4L-RW | 505*550*190 | 35 | 740*690*445 | 41 |
5 | ASVG | 75kVAr | YTPQC-ASVG/75-4-4L-RW | 505*570*280 | 53 | 740*690*445 | 63 |
6 | ASVG | 85kVAr | YTPQC-ASVG/85-4-4L-RW | 505*570*280 | 54 | 740*690*445 | 64 |
7 | ASVG | 100kVAr | YTPQC-ASVG/100-4-4L-RW | 505*570*280 | 55 | 740*690*445 | 65 |
YTPQC-ASVG Advanced Static Var Generators sind leistungsstarke, kompakte, flexible, modulare und kostengünstige Systeme zur aktiven Leistungsfaktorkorrektur, die eine sofortige und effektive Reaktion auf Stromqualitätsprobleme in Nieder- oder Hochspannungsstromsystemen bieten.
Parallel zur zu kompensierenden Last geschaltet, fungieren YTPQC Advanced Static Var Generator -Einheiten als kontrollierte Stromquelle und liefern eine Stromwellenform in Echtzeit.
Der YTPQC Advanced Static Var Generator ASVG ermöglicht eine längere Lebensdauer der Geräte, eine höhere Prozesszuverlässigkeit, eine verbesserte Kapazität und Stabilität des Stromversorgungssystems sowie reduzierte Energieverluste und erfüllt die anspruchsvollsten Stromqualitätsstandards und Netzvorschriften.
Der YTPQC Advanced Static Var Generator ist in einer Vielzahl von Nennwerten erhältlich, um ein breites Spektrum an Verbraucheranwendungen abzudecken. Sein modularer Aufbau ermöglicht Flexibilität bei der Installation und Integration. Das inhärente energieeffiziente Design, die 3-Ebenen-Topologie und die optionale benutzerfreundliche Mensch-Maschine-Schnittstelle machen YTPQC-ASVG zu einer äußerst bevorzugten Lösung für alle Segmente von Stromverbrauchern, Systemintegratoren und OEM-Herstellern.
Technische Daten und Spezifikationen | ||||
Nennspannung |
220 V (171 ~ 269 V) |
400 V (300 ~ 456 V) |
480 V (356 ~ 515 V) |
690 V (483 ~ 793 V) |
Nennstrom |
10/20/30/40/50kVAr |
30/50/75/100kVAr |
30/50/75/100kVAr |
150/175/200 kVAr |
Netzfrequenz | 50/60 Hz ± 5 % | |||
Schaltungstopologie | Drei Ebenen | |||
Multi-Kompensationsmodus | Blindleistungskompensation, Oberschwingungsminderung, 3-Phasen-Lastunsymmetriekompensation | |||
Filterbereich | Harmonische 2. bis 25. Ordnung, max. 60 % der Nennkapazität (selektive oder vollständige Kompensation) | |||
Bewertet mit Oberschwingungsreduzierung | ≥97 % (für typische Verzerrungen harmonischer Ordnung) | |||
Filterleistung | Typischerweise beträgt THDi ≤ 5 % bei Nennlast (auch bei den komplexesten Lasten). | |||
Zielleistungsfaktor | Einstellbar von -1,0 bis +1,0 | |||
Neutrale Filterkapazität |
3-facher Nennfilterstrom (bei 4-Leiter-Gerät) |
|||
3-Phasen-Lastausgleichseffekt | ≤5 %, Gegen- und Nullsystem abmildern | |||
Schalt-/Steuerfrequenz | 25,6 kHz | |||
Erste Reaktionszeit | ≤50us | |||
Gesamtreaktionszeit | ≤5ms | |||
Aktiver Systemausfall | ≤2,5 % | |||
Ausgangsstrombegrenzung | Automatisch auf 100 % der Nennleistung begrenzt | |||
Steueralgorithmus | Intelligente FFT, selbstanpassender Steueralgorithmus | |||
Regler | DSP+FPGA | |||
Schutz | Hardwareschutz, Softwareschutz | |||
Steuerverbindung | Glasfaser- oder Stromanschluss | |||
Mensch-Maschine-Schnittstelle | 7-Zoll-Touchscreen-TFT-LCD-HMI | |||
Kommunikationsprotokolle | Übernahme des Modbus-Fernkommunikationsprotokolls; Die Kommunikationsschnittstelle verwendet RS485 und CAN-Bus und unterstützt den Betrieb von Mobiltelefon-APPs. | |||
Lärm | <60 dB (<45 dB bei Betrieb mit niedriger Geschwindigkeit) | |||
Installationsmethode | Modul eingebettet (Rack), wandmontiert, freie Landung | |||
Schutzniveau | IP20 | |||
Kühlungsmethode | Geschwindigkeitsregulierung, intelligente Luftkühlung, PWM-Lüfter | |||
Farbe | RAL 7035 Lichtgrau | |||
Umgebungstemperatur | -20~55℃ | |||
Relative Luftfeuchtigkeit | Maximal 95 %, ohne Kondensation | |||
Montagehöhe über dem Meeresspiegel | ≤2000 bei Nennkapazität; Reduzieren Sie die Kapazität entsprechend, wenn sie > 2000 ist (1 % Leistungsminderung pro 100 m). | |||
Qualifikationen | CE, IEEE61000, Typprüfbericht | |||
Einhaltung von Standards | IEEE 519, ERG5/4 |
YTPQC-ASVG in der Automobilindustrie
YTPQC-ASVG Fortschrittliches statisches Var-Generatorsystem , eine Leistungsfaktorkorrektureinheit und ein Oberschwingungsfilter in einem. Der Advanced Static Var Generator bietet die gleiche dynamische Leistung wie der SVG mit dem zusätzlichen Vorteil der Kombination von Oberschwingungsminderung.
Die Branche
Traditionelle vier Automobilherstellungsprozesse, obwohl die Technologie und der Prozess verschiedener Hersteller ein gewisses Maß an Unterschieden aufweisen, wurden in den letzten Jahren jedoch durch Automatisierung transformiert, wie z. B. flexible automatische Produktionslinien für High-End-CNC-Stanzen, Beschichtungsroboter, Schweißroboter und Heberoboter-Industrieroboter in Betrieb genommen.Automatisierungsgeräte verbessern nicht nur die Arbeitseffizienz und reduzieren den Arbeitsaufwand, sondern verursachen auch eine Reihe von Problemen.
Das Problem
Die Automobilindustrie ist eine typische Schwerindustrie mit einem hohen Strombedarf, einem hohen Leistungsbedarf, einem niedrigen Leistungsfaktor von Leistungsgeräten, vielen typischen nichtlinearen Belastungs- und Stoßbelastungsgeräten und hohen Anforderungen an die Stromqualität.
Die Automobilindustrie ist eine typische Schwerindustrie, ihre Belastung ist groß und es gibt eine große Anzahl von Stoßbelastungen, die zu schnellen Laständerungen führen, sodass die Blindleistungskompensation herkömmlicher Kondensatoren nicht mit der Laständerung Schritt halten kann.
Die Lösung
Für den schnellen Lastwechsel konfigurieren wir den entsprechenden statischen Var-Generator, um die beste Leistungsfaktorkompensation zu erreichen. Wir haben 300 kVAr SVG vor Ort installiert und halten den Leistungsfaktor in Echtzeit bei 1,00.
Die technische Leistung
Die Vorteile
Nach der Installation des YT Static Var Generators sind die Standortdaten mit IEEE 519, G5/4, EN 50160 und anderen Stromqualitätsstandards und Empfehlungen konform:
