YTPQC-APF basiert auf einer 3-stufigen Topologie, ist ein Aktiver Leistungsfilter (APF) System zur Beseitigung von harmonischen Schwingungen und zur Reduzierung der Kosten APF ist eine vielseitige Lösung, die sich leicht anpassen lässt, um Funktionen zur Leistungsfaktorkorrektur, Spannungsregelung, Flickerreduzierung und Lastverteilung zu bieten, und Deutlich verbesserte Stromqualität in den Netzen bei gleichzeitiger Reduzierung der Oberwellenbelastung.
Das Streben nach perfekter Stromqualität erlebt einen grundlegenden Wandel, angetrieben von einem neuen Halbleitermaterial: Siliziumkarbid (SiC). Der Vergleich eines herkömmlichen aktiven Oberwellenfilters (AHF) mit einem SiC-basierten Modell offenbart mehr als nur inkrementelle Verbesserungen; er zeigt einen Quantensprung in Leistung, Effizienz und Funktionalität.
Artikel Nr. .:
YTPQC-APFBestellung (Moq):
1Produktherkunft:
Shanghai,ChinaFarbe:
RAL7035,BlackLast:

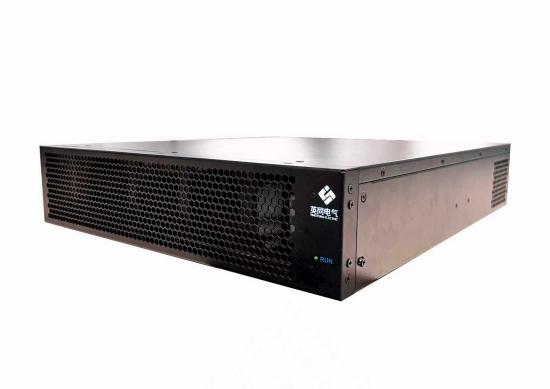

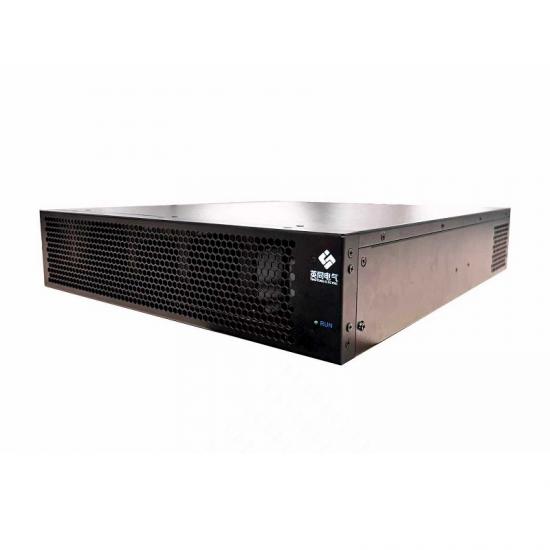

50kgYT-PQC-APF Aktiver Leistungsfilter
YTPQC-APF Aktiver Leistungsfilter ist eine perfekte und umfassende Lösung für die Probleme der Stromqualität im Stromnetz, wie Oberschwingungen, Blindleistung und dreiphasige Lastunsymmetrie. YTPQC-APF Das parallel zum Stromnetz geschaltete System kann die Oberwellen im Stromnetz rechtzeitig erkennen, über den Umrichter einen Gegenphasenkompensationsstrom erzeugen und die Oberwellen im Stromnetz dynamisch filtern.
Der Betrieb von YTPQC- APF Es ist unempfindlich gegenüber vielfältigen Lastformen und Netzstrukturen. Es erzeugt keine harmonischen Schwingungen (Resonanzen) im System und realisiert somit eine perfekte Oberwellenkontrolle unter verschiedenen Lasten. YTPQC Aktiver Leistungsfilter kann die dynamische Blindleistungskompensation vollständig realisieren, die Kondensatorschaltung steuern und letztendlich den Leistungsfaktor des Stromnetzes erhöhen. Gleichzeitig kann YTPQC- APF hat die Funktion, die Unsymmetrie des dreiphasigen Laststroms zu kontrollieren und somit verschiedene Aspekte der Stromqualität im Stromnetz umfassend zu handhaben.
Modulares Design
YTPQC Aktiver Leistungsfilter verfügt über ein fortschrittliches modulares Design. Normalerweise besteht YTPQC-APF aus einem oder mehreren Modulen. APF Die Module sind optional mit einem berührungsempfindlichen LCD-Display erhältlich. Jedes APF-Modul stellt ein unabhängiges Oberwellenfiltersystem dar, dessen Leistung durch Hinzufügen oder Entfernen von APF-Modulen angepasst werden kann.
Modellbeschreibung

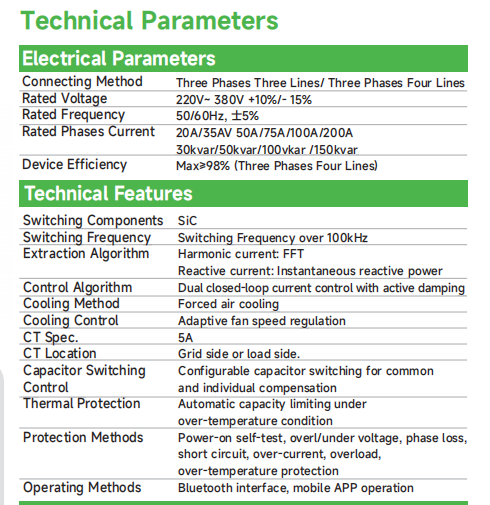

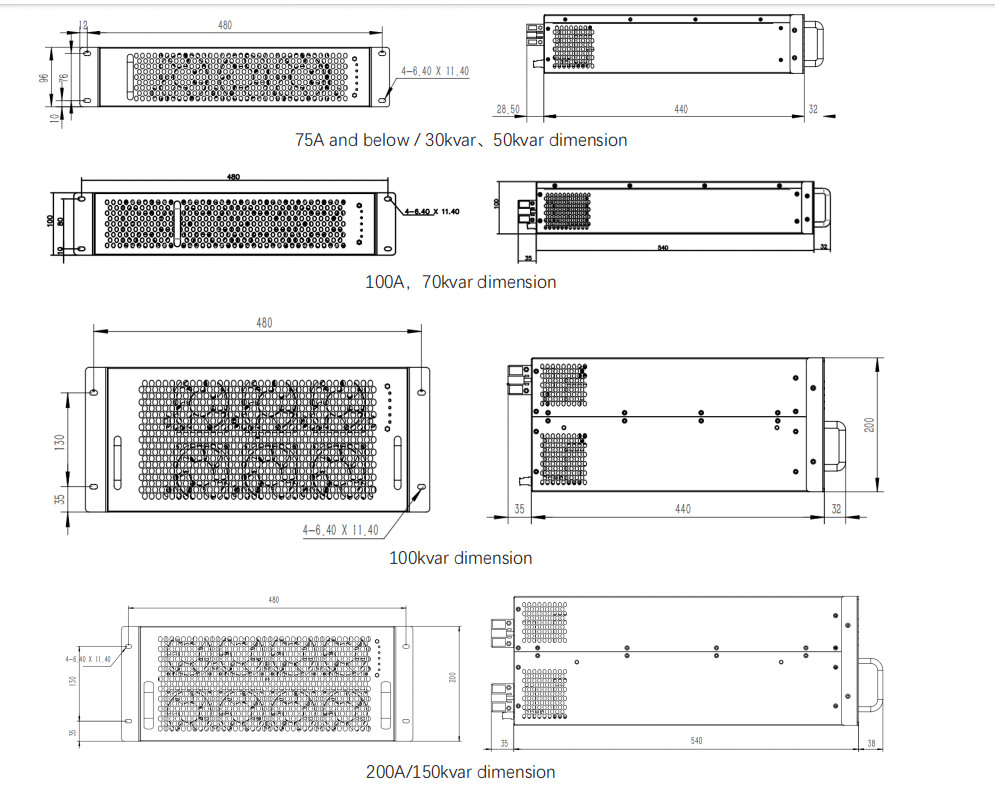

Aktiver Leistungsfilter (SiC) / Statischer Blindleistungsgenerator (SiC) Die Serie deckt Ströme von 20A bis 150A/30kvar bis 150kvar ab und unterstützt Wand- und Gestellmontage.
YTPQC-APF Aktiver Leistungsfilter YTPQC-APF ist eine modulare, flexible und hocheffiziente Lösung zur Verbesserung der Stromqualität für Probleme moderner Stromnetze wie Oberschwingungen, niedrigen Leistungsfaktor und Unsymmetrien. YTPQC-APF schützt kritische industrielle, private und gewerbliche Anwendungen und löst schwierige Probleme der Stromqualität für alle Arten von Anwendungen und Kunden weltweit.
|
|
| Führende Technologie | Optischer Oberwellenfilter |
|
|
|
|
| Beste Stromqualitätskontrolle | Hohe Qualitätssicherung |
|
|
YTPQC Aktiver Leistungsfilter Verfügt über fortschrittliche Funktionen wie aktive Oberwellenfilterung, Blindleistungskompensation, Lastausgleich und Kondensatorsteuerung und ist somit eine Komplettlösung für das Netzqualitätsmanagement. YTPQC- APF Hilft dabei, Installationen mit den geltenden Vorschriften zur Stromqualität in Einklang zu bringen, indem Oberwellenverzerrungen, Lastunsymmetrien und Blindleistung reduziert werden.
Produktmerkmale
■ Bluetooth-Funkfernbedienung Steuerung mit Hot-Swap-Unterstützung
■ Gesamtwirkungsgrad bis zu 98 %
■ Sofortige Reaktion ≤ 10 μs

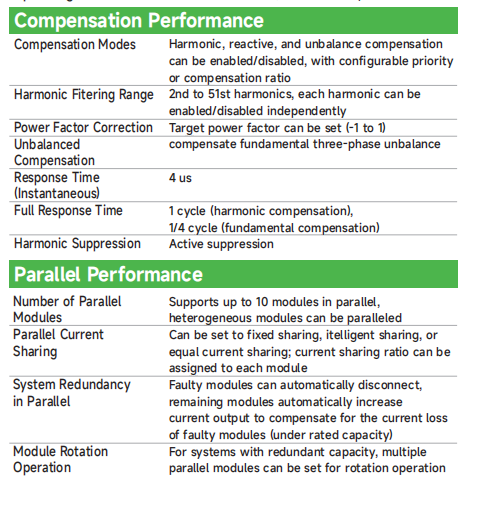

■ Mehrere Kompensationsmodi
Das Produkt ist eine aktive Serienlösung der neuen Generation, die mit Siliziumkarbid-Bauelementen entwickelt wurde. Dank seines Dual-Core-Designs bietet es schnellere Rechenleistung, geringere Verluste und höhere Leistung. Anlageneffizienz (bis zu 98%). Zusätzlich zur dynamischen Oberwellenkompensation kann das Produkt auch Blindleistung bereitstellen. Kompensation, Behebung von Problemen der Stromqualität wie Spannungsschwankungen und Flimmern. Das Produkt nutzt modernste Steuerungstechnik für eine vollautomatische Steuerung und ist damit die bevorzugte Lösung zur Oberwelleneliminierung.
YTPQC Aktiver Leistungsfilter ist in einer breiten Palette von Leistungsstufen erhältlich und eignet sich für vielfältige Verbraucheranwendungen. Dank seines modularen Designs ist es flexibel in Installation und Integration. Das inhärente energieeffiziente Design, die 3-stufige Topologie und die optionale, benutzerfreundliche Haman-Maschinenschnittstelle machen YTPQC- APF Eine äußerst bevorzugte Lösung für alle Segmente von Stromverbrauchern, Systemintegratoren und OEM-Herstellern.
|
|
|
|
YTPQC-APF in der Textilindustrie
YTPQC Aktiver Leistungsfilter Durch die Reduzierung der Oberwellenpegel wird die Zuverlässigkeit des Stromnetzes verbessert und die Betriebskosten gesenkt. Fehlauslösungen von Schutzeinrichtungen und Fehlauslösungen von Sicherungen aufgrund von Oberwellenerwärmung werden deutlich reduziert.
Die Überhitzung von Motoren, Transformatoren, Schaltanlagen und Kabeln wird ebenfalls reduziert, was deren Lebensdauer erhöht und die Wartungskosten senkt. Bei Neuinstallationen kann die Überdimensionierung der Verteilanlagen zur Reduzierung der Oberschwingungsanfälligkeit erneut in Betracht gezogen werden.
Der Hintergrund
Mit der Entwicklung der Sozialwirtschaft und der Wissenschafts- und Technologie setzen viele Textildruck- und Färbereibetriebe zur Verbesserung der Produktqualität verstärkt auf Transformationstechnologien und verwenden vermehrt Frequenzumrichter und Gleichstromgeräte, darunter Lüftungsanlagen (einschließlich Frequenzumrichterlüfter und Klimaanlagen), Beleuchtungsanlagen und Produktionsanlagen (Garn-, Feinsand-, Baumwollgreif-, Formmaschinen, Färbezylinder usw.). Dies führt zu einer großen Anzahl von Oberschwingungen 5. und 7. Ordnung, verursacht Oberschwingungsbelastung und mindert die Stromqualität.
Das Problem der Stromqualität
Ein Unternehmen ist auf die Herstellung von Vliesstoffen spezialisiert und produziert eine Vielzahl von Kurzfaser-Vliesstoffen, verschiedene Arten von Meltblown-Vliesstoffen, Kunstleder-Vliesstoffen, Akupunktur-Vliesstoffen, Propylen-Vliesstoffen, Wasserabsorptionsmatten, Filtervliesstoffen, antibakterieller Baumwolle, Materialien für den Fahrzeuginnenraum, Ölabsorptionsmatten und andere Vliesprodukte.
YTPQC-APF in Netzwerken
Die industrielle Last umfasst hauptsächlich Kardiermaschinen, Nadelakupunkturmaschinen, Vliesstofföfen, Spulenmaschinen usw., die im Produktionsprozess Serien-Oberschwingungen erzeugen, wodurch der Feldkondensator-Kompensationsschrank nicht ordnungsgemäß funktioniert. Um den ordnungsgemäßen Betrieb des Feldkondensator-Kompensationsschranks zu gewährleisten, 300 A Aktiver Leistungsfilter ist zur Oberwellenreduzierung installiert.
Die technische Leistung e
Der Klirrfaktor (THDV) am Standort betrug 5,9 % und überschritt damit den nationalen Grenzwert von 5 %. Der Klirrfaktor (THDi) lag bei 23,5 %. Der Oberwellenstrom bestand hauptsächlich aus Oberwellen 3., 5. und 7. Ordnung und enthielt zudem eine geringe Anzahl gerader Oberwellen 2. und 4. Ordnung. Nach der Behandlung sank der Klirrfaktor auf 2,2 %, der Klirrfaktor auf 2,0 % und die Stromwellenform wurde wieder sinusförmig.
Die Vorteile
Nach der Installation von YT Aktiver Leistungsfilter Die Einhaltung von IEEE 519, G5/4, EN 50160 sowie anderer Normen und Empfehlungen zur Stromqualität wird gewährleistet.
Weitere Anwendungen
Installierte Länder
|
Produkt |
Bewertung Frequenz |
Stromspannung Ebene |
Gerät Handbuch |
HMI Handbuch |
Datenblatt | Katal og |
| Aktiver Oberwellenfilter | 50 Hz | 220 V/400 V | Herunterladen | Herunterladen | Herunterladen | Herunterladen |
|
480 V
|
Herunterladen | |||||
| 60 Hz | 220 V/400 V | Herunterladen | Herunterladen | |||
|
480 V
|
Herunterladen |
