Ausfall von Kondensatorbänken durch harmonische Verzerrung
Der Ausfall von Kondensatorbänken ist ein häufiges Problem in modernen industriellen Stromversorgungssystemen. Viele Anlagen installieren Kondensatorbänke zur Blindleistungskompensation, doch die Geräte überhitzen dennoch, lösen aus oder fallen frühzeitig aus.
Die Hauptursache ist oft die harmonische Verzerrung.
Ein Ausfall von Kondensatorbänken durch harmonische Verzerrung tritt auf, wenn nichtlineare Lasten verzerrte Ströme im elektrischen System erzeugen. Eine Kondensatorbank ist dafür ausgelegt, Blindleistung bereitzustellen. Sie ist nicht dafür ausgelegt, harmonische Verzerrungen zu beseitigen. Wenn die harmonische Verzerrung hoch ist, wird die Kondensatorbank zusätzlicher elektrischer Belastung ausgesetzt.
Deshalb sollte der Ausfall von Kondensatorbänken nicht nur als Kondensatorproblem betrachtet werden. In vielen Fällen handelt es sich beim Ausfall von Kondensatorbänken um ein Problem der Stromqualität.
Der Ausfall von Kondensatorbänken tritt in der Regel auf, wenn die Systembedingungen nicht zum Design der Kondensatorbank passen.
In einem sauberen elektrischen System kann eine Kondensatorbank die Blindleistungskompensation unterstützen. Sie liefert Blindleistung und hilft, unnötigen Strom zu reduzieren. In einem System mit harmonischer Verzerrung kann die Kondensatorbank jedoch instabil werden.
Harmonische Verzerrung erzeugt zusätzliche Frequenzanteile im elektrischen System. Diese harmonischen Ströme verursachen zusätzliche Wärme, Verluste und Belastungen. Wenn die Kondensatorbank in einer solchen Umgebung betrieben wird, wird ein Ausfall von Kondensatorbänken wahrscheinlicher.
Häufige Ursachen für den Ausfall von Kondensatorbänken sind:
Unter diesen ist die harmonische Verzerrung eine der wichtigsten Ursachen.
Harmonische Verzerrung tritt auf, wenn der Strom keiner sauberen Sinuswelle folgt.
In einem normalen Stromversorgungssystem sollte der Strom gleichmäßig fließen. Nichtlineare Lasten ziehen jedoch Strom in Pulsen. Diese Pulse erzeugen harmonische Verzerrung.
Zu den häufigen nichtlinearen Lasten gehören:
Diese nichtlinearen Lasten sind in Fabriken, Rechenzentren, Gewerbegebäuden, Bergwerken, Wasseraufbereitungsanlagen und Projekten für erneuerbare Energien weit verbreitet.
Wenn nichtlineare Lasten zunehmen, nimmt auch die harmonische Verzerrung zu. Wenn die harmonische Verzerrung zunimmt, wird der Ausfall von Kondensatorbänken zu einem größeren Risiko.
Eine Kondensatorbank wird zur Blindleistungskompensation eingesetzt. Ihre Hauptaufgabe ist es, Blindleistung bereitzustellen. Sie hilft, einen schlechten Leistungsfaktor zu verbessern und den Blindstrom im System zu reduzieren.
Eine Kondensatorbank filtert jedoch keine harmonische Verzerrung.
Wenn harmonische Verzerrung vorhanden ist, können harmonische Ströme durch die Kondensatorbank fließen. Dies erhöht Wärme und elektrische Belastung. Im Laufe der Zeit kann die Kondensatorbank ausfallen.
Deshalb ist der Ausfall von Kondensatorbänken in harmonikreichen Systemen häufig.
Eine Kondensatorbank kann anhand der kVAr-Berechnung korrekt erscheinen. Wenn jedoch die harmonische Verzerrung ignoriert wird, kann die Kondensatorbank trotzdem überhitzen. Das Ergebnis ist ein wiederholter Ausfall von Kondensatorbänken, selbst wenn die Nennwerte auf dem Papier korrekt erscheinen.

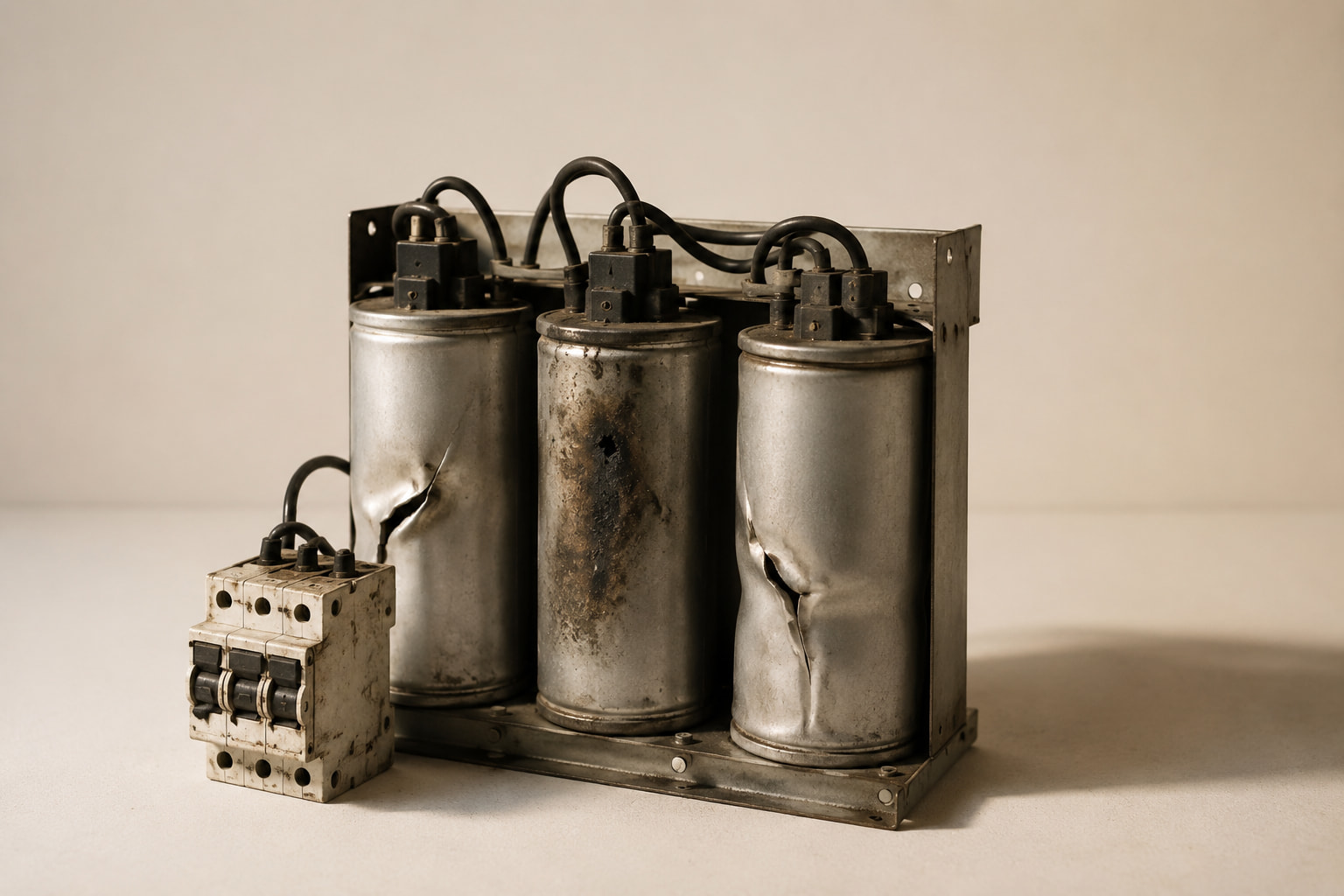

Der Ausfall von Kondensatorbänken zeigt oft Warnsignale vor einem vollständigen Ausfall.
Häufige Anzeichen sind:
Wenn diese Anzeichen auftreten, liegt das Problem möglicherweise nicht allein an der Kondensatorbank. Das eigentliche Problem kann eine harmonische Verzerrung durch nichtlineare Lasten sein.
Der wiederholte Austausch derselben Kondensatorteile löst nicht die Grundursache. Wenn die harmonische Verzerrung bestehen bleibt, kann der Ausfall von Kondensatorbänken erneut auftreten.
Harmonische Resonanz ist eine der gefährlichsten Ursachen für den Ausfall von Kondensatorbänken.
Oberschwingungsresonanz tritt auf, wenn die Kondensatorbank mit der Systemimpedanz wechselwirkt und bestimmte Oberschwingungsfrequenzen verstärkt. Wenn dies geschieht, können Strom- und Spannungsbelastungen schnell ansteigen.
Dadurch wird der Ausfall der Kondensatorbank deutlich schwerwiegender.
Oberschwingungsresonanz kann Folgendes verursachen:
Deshalb muss die Oberschwingungsverzerrung vor der Installation oder dem Austausch einer Kondensatorbank überprüft werden.
Eine Kondensatorbank kann die Leistungsfaktorkorrektur verbessern, aber wenn eine Oberschwingungsresonanz auftritt, kann dieselbe Kondensatorbank Teil des Problems werden.
Viele Anlagen verwechseln Leistungsfaktorkorrektur mit Oberschwingungsfilterung.
Sie sind nicht dasselbe.
Die Leistungsfaktorkorrektur reduziert die Blindleistung. Die Oberschwingungsfilterung reduziert die Oberschwingungsverzerrung. Eine Kondensatorbank wird hauptsächlich zur Leistungsfaktorkorrektur verwendet, nicht zur Oberschwingungsfilterung.
Dieser Unterschied ist wichtig.
Wenn der Standort nur einen schlechten Leistungsfaktor hat, kann eine Kondensatorbank ausreichen. Wenn der Standort jedoch sowohl einen schlechten Leistungsfaktor als auch Oberschwingungsverzerrungen aufweist, kann eine normale Kondensatorbank nicht ausreichen.
In diesem Fall kann es zum Ausfall der Kondensatorbank kommen, weil das System sowohl Blindleistungskompensation als auch Oberschwingungskontrolle benötigt.
Eine gute Netzqualitätsplanung muss beide Probleme berücksichtigen.
Nichtlineare Lasten sind der Hauptgrund dafür, dass Kondensatorbankausfälle immer häufiger werden.
Moderne Anlagen nutzen mehr Leistungselektronik als früher. Frequenzumrichter, USV-Systeme, Solarwechselrichter, Gleichrichter und Ladestationen für Elektrofahrzeuge verbessern zwar die Effizienz, erzeugen aber auch Oberschwingungsverzerrungen.
Wenn viele nichtlineare Lasten im selben elektrischen System betrieben werden, kann die Oberschwingungsverzerrung schnell ansteigen.
Dies verursacht Belastungen für:
Die Kondensatorbank kann als erste Anlage Schäden zeigen, aber das gesamte elektrische System steht unter Belastung.
Deshalb sollte der Ausfall der Kondensatorbank als umfassendes Problem der Netzqualität betrachtet werden.
Viele Anlagen reagieren auf den Ausfall der Kondensatorbank, indem sie die beschädigten Kondensatoren, Schütze oder Sicherungen ersetzen.
Das kann das sichtbare Problem für kurze Zeit lösen, behebt aber nicht die Ursache.
Wenn die Oberschwingungsverzerrung weiterhin vorhanden ist, kann der Ausfall der Kondensatorbank erneut auftreten.
Vor dem Austausch einer Kondensatorbank sollten Ingenieure Folgendes prüfen:
Diese Analyse hilft dabei zu erkennen, ob die Kondensatorbank aufgrund normaler Alterung, falscher Dimensionierung, hoher Oberschwingungsverzerrung oder Resonanz ausgefallen ist.
Ohne Messung ist der Austausch reine Spekulation.
Der beste Weg, Kondensatorbankausfälle zu verhindern, ist die Auslegung der Leistungsfaktorkorrekturanlage auf Basis realer Netzqualitätsdaten.
Der erste Schritt ist die Messung. Ingenieure sollten Oberschwingungsverzerrung, Leistungsfaktor, Strom, Spannung und Lastschwankungen messen.
Wenn die Oberschwingungsverzerrung gering und die Last stabil ist, kann eine Kondensatorbank gut funktionieren.
Wenn die Oberschwingungsverzerrung hoch ist, kann das System eine stärkere Lösung für die Netzqualität benötigen. Dazu können je nach Standortbedingungen Oberschwingungsfilterung, dynamische Blindleistungskompensation, verstimmte Kondensatorbanken oder eine kombinierte Lösung gehören.
Das Ziel ist nicht nur die Verbesserung der Leistungsfaktorkorrektur. Das Ziel ist es, Belastungen zu reduzieren, Oberschwingungsverzerrungen zu kontrollieren, die Netzqualität zu verbessern und wiederholte Kondensatorbankausfälle zu verhindern.
Eine Oberschwingungsanalyse ist vor der Leistungsfaktorkorrektur in vielen Anwendungen wichtig.
Dazu gehören:
Diese Standorte enthalten oft nichtlineare Lasten. Das bedeutet, dass Oberschwingungsverzerrung möglicherweise bereits vorhanden ist, bevor die Kondensatorbank installiert wird.
Wenn eine Leistungsfaktorkorrektur installiert wird, ohne die Oberschwingungsverzerrung zu prüfen, wird ein Ausfall der Kondensatorbank wahrscheinlicher.
Ein Ausfall einer Kondensatorbank ist normalerweise ein Warnsignal. Es zeigt, dass das elektrische System möglicherweise eine schlechte Netzqualität aufweist.
Wenn sich die Netzqualität verbessert, profitiert das gesamte System.
Eine bessere Netzqualität kann helfen:
Deshalb sollte ein Ausfall einer Kondensatorbank nicht ignoriert werden. Er ist oft das erste sichtbare Anzeichen eines tiefer liegenden elektrischen Problems.
Der Ausfall einer Kondensatorbank wird oft durch Oberschwingungsverzerrung, Oberschwingungsresonanz, Überhitzung, schlechte Belüftung, falsche Dimensionierung, wiederholtes Schalten oder schlechte Netzqualität verursacht.
Ja. Oberschwingungsverzerrung kann den Stromstress und die Wärme innerhalb der Kondensatorbank erhöhen. Dies kann zu einem Ausfall der Kondensatorbank führen.
Nein. Eine Kondensatorbank wird hauptsächlich zur Leistungsfaktorkorrektur verwendet. Sie liefert Blindleistung, beseitigt jedoch keine Oberschwingungsverzerrung.
Nichtlineare Lasten erzeugen Oberschwingungsverzerrung. Wenn Oberschwingungsverzerrung durch das elektrische System fließt, kann sie die Kondensatorbank belasten und zu einem Ausfall der Kondensatorbank führen.
Der Ausfall einer Kondensatorbank kann verhindert werden, indem man Oberschwingungsverzerrung misst, den Leistungsfaktor überprüft, nichtlineare Lasten bewertet und die richtige Lösung für die Netzqualität auswählt.
Ja. Die Oberschwingungsverzerrung sollte vor der Leistungsfaktorkorrektur überprüft werden, da eine hohe Oberschwingungsverzerrung eine Kondensatorbank instabil machen oder zu einem frühen Ausfall führen kann.
Der Ausfall einer Kondensatorbank ist nicht immer durch einen defekten Kondensator verursacht. In vielen modernen Anlagen wird der Ausfall einer Kondensatorbank durch Oberschwingungsverzerrung aus nichtlinearen Lasten verursacht.
Eine Kondensatorbank ist für die Leistungsfaktorkorrektur nützlich, aber sie ist nicht dafür ausgelegt, Oberschwingungsverzerrung zu beseitigen. Bei hoher Oberschwingungsverzerrung kann sich die Kondensatorbank überhitzen, auslösen oder frühzeitig ausfallen.
Deshalb muss ein Ausfall einer Kondensatorbank als Problem der Netzqualität betrachtet werden.
Bevor eine Kondensatorbank ersetzt wird, sollten Ingenieure die Oberschwingungsverzerrung messen, nichtlineare Lasten überprüfen, den Bedarf an Blindleistung prüfen und das Risiko einer Oberschwingungsresonanz bewerten.
Eine bessere Strategie für die Netzqualität kann Ausfälle von Kondensatorbanken reduzieren, die Leistungsfaktorkorrektur verbessern, elektrische Belastungen verringern und einen zuverlässigeren Betrieb im gesamten Stromsystem unterstützen.
