Normen und Zertifikatsdokumentationen bei der Auswahl der Netzqualität: Bedeutung und Leitfaden

Zertifikatsdokumentationen bei der Auswahl von Netzqualitätszertifikaten: Bedeutung und Leitfaden

Ein Beschaffungsingenieur erhält eineAktiver OberwellenfilterDas Angebot enthält ein Konformitätszertifikat. Im Zertifikat wird eine Produktfamilie genannt, im Angebot jedoch eine andere Spannung, Stromstärke, Gehäuseausführung, Umgebungsbedingungen und Zuleitungsanordnung. Die richtige Frage lautet nicht: „Hat der Lieferant ein Zertifikat?“, sondern: „Kann der Lieferant den angebotenen Schrank mit seinen Zulassungsunterlagen, Konstruktionsnachweisen, Werksprüfberichten und dem Projektabnahmeplan verknüpfen?“

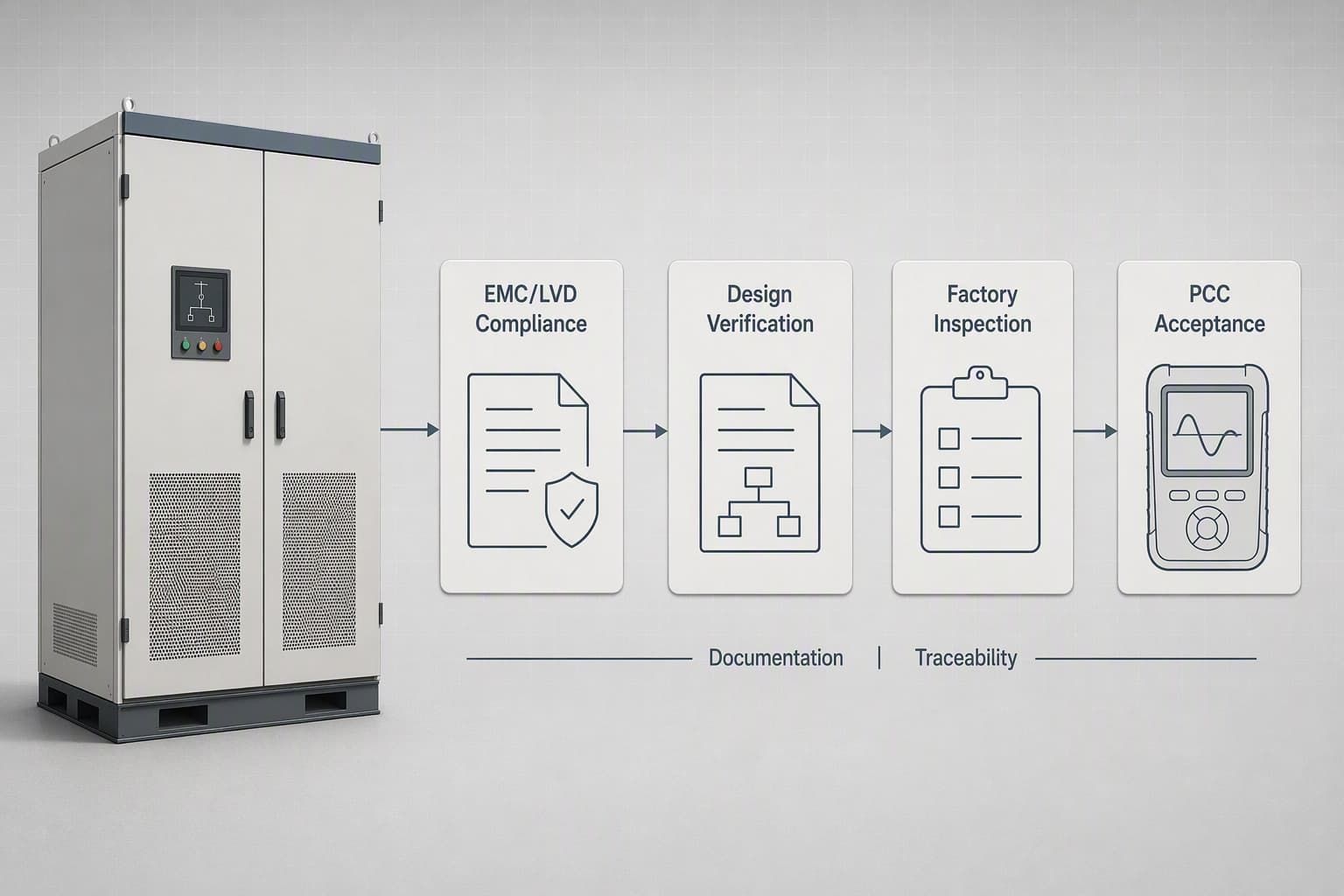

Die Dokumentation zur Netzqualität beantwortet diese Frage.AHF, APF,SVGBei leistungselektronischen Baugruppen und zugehörigen Komponenten kann ein einzelnes Dokument nicht die gesamte Produktqualität nachweisen. Eine sinnvolle Überprüfung unterteilt sich in vier Ebenen: Einhaltung gesetzlicher Vorschriften, Verifizierung des repräsentativen Designs, werkseitige Einzelgerätekontrolle und Abnahme des installierten Systems.

Diese Unterscheidung ist in Anlagen mit hohem Frequenzumrichteranteil von Vorteil. Ein Dokument auf Serienebene kann zwar einen Weg zur Einhaltung der EMV-/Niederspannungsnormen unterstützen, beweist aber nicht, dass ein vorgeschlagener 480-V- oder 690-V-Schaltschrank die korrekte Stromwandlerschnittstelle, thermische Anordnung, Neutralleiterfähigkeit, Schutzkoordination oder Inbetriebnahmeeinstellungen für die tatsächliche Last aufweist.

Wie man die Dokumentation zur Stromqualität vor der Auswahl liest

1. Konformitätsdokumente: Welche Produktserien und welcher rechtliche Anwendungsbereich werden angegeben?

Die Konformitätsdokumentation beschreibt den festgelegten regulatorischen Weg für eine bestimmte Produktreihe. Die von YT Electric bereitgestellten FQC-STANDARD-Konformitätszertifikate decken die aufgeführten AHF/APF- und SVG/ASVG-Serien ab, verweisen auf die EMV-Richtlinie 2014/30/EU und die Niederspannungsrichtlinie 2014/35/EU und listen die anwendbaren Normen auf, darunter EN IEC 62477-1, die EN IEC 61000-6-Reihe und EN IEC 61439-1.

Dies ist ein aussagekräftiger Nachweis, Käufer sollten ihn jedoch nicht überinterpretieren. Das Zertifikat bestätigt, dass es auf der Konformitätserklärung des Herstellers und der vorgelegten technischen Dokumentation basiert. Es belegt einen dokumentierten EMV/LVD-Konformitätsnachweis für die aufgeführte Serie; es handelt sich nicht um einen seriennummernbasierten Werksfreigabebericht, ein Ergebnis einer Vor-Ort-Prüfung oder einen Laborbericht, der jede einzelne Projektkonfiguration auflistet.

Ein Käufer sollte vor der Einreichung in die Ausschreibungsunterlagen die Produktserienbezeichnung, den Spannungsbereich, den Verwendungszweck und die Gültigkeit der Dokumente überprüfen. Weicht der ausgewählte Schrank wesentlich vom Geltungsbereich der Dokumente ab, sollte er eine schriftliche Konfigurationsprüfung anfordern, anstatt sich auf den Zertifikatstitel zu verlassen.

2. Unterstützung bei Typtests oder Entwurfsverifizierung: Ist der repräsentative Entwurf relevant?

Typprüfungen und Designverifizierungen beziehen sich auf das repräsentative Design, nicht automatisch auf jedes zukünftige Gehäuse. Je nach anwendbarer Norm und Projektumfang können die Nachweise die Durchschlagsfestigkeit, die Schutzpotentialausgleichsschicht, den Temperaturanstieg, die Gehäusekonstruktion, das EMV-Verhalten, die Funktionalität oder andere festgelegte Designanforderungen umfassen.

Die Abdeckung muss geprüft und darf nicht angenommen werden. Spannung, Nennstrom, Kompensationsfähigkeit, Gehäuseabmessungen, Kühlpfad, IP-Schutzart, angeschlossenes Gerät, Sammelschienenanordnung, Steuerungsarchitektur und wichtige Leistungskomponenten können das elektrische, thermische oder mechanische Verhalten beeinflussen.

Ein Unternehmen kann die entsprechenden Typprüfungs- oder Konstruktionsverifizierungsdokumente gemäß dem gewählten Modell und der Projektkonfiguration bereitstellen. Dies unterstützt eine technische Überprüfung der vorgeschlagenen Lösung, ohne die unbegründete Behauptung aufzustellen, dass jede Kapazitäts- und Schrankoption die gleiche Testabdeckung aufweist.

3. Werksinterne Qualitätskontrolle: Wurde das gelieferte Gerät ordnungsgemäß gebaut und freigegeben?

Ein repräsentatives Design kann gültig sein, selbst wenn ein bestimmter Schaltschrank fehlerhaft montiert ist. Eine lose Stromanschlussklemme, vertauschte Stromwandlerpolarität, falsche Hilfsverdrahtung, ungeeignete Firmware-Einstellungen oder ein fehlendes Etikett können den Betrieb beeinträchtigen, selbst wenn für die Produktfamilie eine Konformitätsdokumentation vorliegt.

Die werkseitige Qualitätskontrolle schließt diese Lücke. Für jedes Projektgerät sollte der angeforderte Prüfbericht Modell, Seriennummer, Prüfdatum, geprüfte Punkte, Ergebnis und Prüfer enthalten. Der vereinbarte Prüfplan kann die Prüfung von Aussehen, Verdrahtung, Schutzleiterdurchgang, Isolation oder dielektrischen Eigenschaften (falls zutreffend), Einschaltfunktion, Alarmen, Kommunikation, Stromwandlerlogik und Typenschild umfassen.

Die Werksinspektion ersetzt nicht den Nachweis der Typprüfung. Sie belegt, dass das gelieferte Gerät anhand der genehmigten Produktions- und Projektanforderungen geprüft wurde. Ein Unternehmen kann bei Bedarf Werksinspektions- und Rückverfolgbarkeitsnachweise für die Projektausrüstung vorlegen.

Tabelle A: Was jede Beweisebene beweist

Warum die Beweiskette der elektrischen Realität folgen muss

In einem dreiphasigen Vierleitersystem können sich Oberschwingungen des dritten Grades im Neutralleiter addieren, anstatt sich aufzuheben. Der resultierende Nullstrom kann den Neutralleiter überhitzen, selbst wenn die Phasenstrommesswerte im akzeptablen Bereich liegen. Eine Überprüfung der Hochspannungselektronik (AHF) muss daher die Topologie (3P3W oder 3P4W), das Oberschwingungsspektrum, den Standort des Stromwandlers und die Anforderungen an die Neutralleiterstromkompensation ermitteln.

Für thermische Leistungsangaben ist ein Konfigurationsnachweis erforderlich. IGBT-Schaltelemente verursachen Leitungs- und Schaltverluste; Drosseln, Klemmen, Stromschienen und Luftströmung bestimmen, wo sich die Wärme ansammelt. Die Anforderung, bei 45 °C Umgebungstemperatur unter Volllast zu arbeiten, erfordert eine Überprüfung der Bauteil-Derating-Regelung, der Belüftung, des Schaltschrankabstands und der Schutzeinstellungen und nicht nur eine allgemeine Aussage in einer Broschüre.

Die SVG-Auswahl folgt demselben Prinzip. Der Regler misst den Blindstrombedarf und steuert die Kompensation mittels SPWM-Modulation. Die Feldleistung hängt jedoch vom Übersetzungsverhältnis und der Platzierung des Stromwandlers, der vorgelagerten Impedanz, Lasttransienten, dem Zustand der Kondensatorbank und den Ansprecheinstellungen ab. Ein kVar-Wert allein beweist weder Spannungsstabilisierung noch Leistungsfaktorkorrektur am Netzanschlusspunkt.

Tabelle B: Projektdateiauswahlmatrix

Repräsentatives Praxisbeispiel: Eine 415-V-Textilfabrik

Betrachten wir eine typische Textilfabrik in Südostasien, die hier als Beispiel dient und keinen konkreten Kundenfall darstellt. Ihr 415-V-Verteilungssystem versorgt frequenzumrichtergesteuerte Spinnmaschinen, Gleichrichterlasten und ältere Kondensatorbatterien. Die Instandhaltung meldet Erwärmung des Neutralleiters, Alarme der Kondensatorbatterien und erhöhte Stromverzerrungen während Hochproduktionsschichten.

Beginnen Sie mit Messung und Dokumentation. Erfassen Sie die Nennleistung des Transformators, die Leitungsführung, das Oberwellenspektrum, den Neutralleiterstrom, den Lastzyklus, die Umgebungstemperatur, den Zustand der Kondensatorbank und den Messpunkt am Netzanschlusspunkt (PCC). Diese Eingangsgrößen bestimmen den Bedarf an dreiphasiger Vierleiter-AHF, die Abstimmung der SVG-Regelung mit den Kondensatorstufen und die erforderliche Kapazitätsreserve.

Das Freigabepaket kann die entsprechenden Konformitätsdokumente der 415-V-Serie, gegebenenfalls modellbezogene Typprüfungen oder Unterstützung bei der Designverifizierung, ein genehmigtes Einliniendiagramm, Anweisungen zur Stromwandlerpolarität und einen nummerierten Werksprüfbericht enthalten. Bei der Inbetriebnahme sind der Zielwert für den Gesamtstromindex (THDi) am Netzanschlusspunkt (PCC), der Verlauf des Neutralleiterstroms, der Zielwert für den Leistungsfaktor, der Betriebslastzustand und der Beobachtungszeitraum festzulegen.

Dieser Prozess schafft einen nachvollziehbaren Weg von der angebotenen Ausrüstung zu messbaren Projektkriterien und dokumentiert das endgültige elektrische Ergebnis.

Häufig gestellte Fragen

Kann ein Konformitätszertifikat beweisen, dass ein AHF oder SVG in unserer Anlage funktionieren wird?

Nein. Es unterstützt den Dokumentationspfad der genannten Produktreihe, die Leistung vor Ort hängt jedoch vom Lastspektrum, der Netzimpedanz, der Stromwandlerinstallation, der Kapazitätsauswahl, der Schutzkoordination und den Inbetriebnahmeeinstellungen ab. Eine projektbezogene Prüfung und definierte Abnahmekriterien sind erforderlich.

Wie können wir überprüfen, ob die Nachweise aus der Typprüfung oder der Konstruktionsverifizierung unseren Schrank abdecken?

Vergleichen Sie Spannung, Nennstrom (kVar), Gehäusekonstruktion, Kühlmethode, IP-Schutzart, Topologie, Leistungskomponenten und Umgebungsbedingungen mit den Angaben im Angebot. Bitten Sie den Lieferanten, wesentliche Unterschiede zu erläutern und die verfügbare Abdeckung oder zusätzliche Nachweise anzugeben.

Was sollte ein Werksinspektionsbericht enthalten?

Fordern Sie Modell, Seriennummer, Datum, Prüfliste, Ergebnis und Abnahmebestätigung an. Ergänzen Sie projektrelevante Prüfungen wie Schutzleiterdurchgang, Isolations- oder dielektrische Prüfung (falls zutreffend), Verdrahtung, Stromwandlerlogik, Alarmfunktion, Kommunikation und Typenschilddetails.

Können AHF- und SVG-Geräte mit Kondensatorbatterien, USV-Anlagen oder Generatoren betrieben werden?

Sie können für diese Systeme entwickelt werden, die Kompatibilität sollte jedoch vor der Freigabe überprüft werden. Prüfen Sie Resonanz und Kondensatorschaltung, USV-Betriebsarten, Generatorimpedanz, Stromwandlerpositionen, Schutzeinstellungen und Inbetriebnahmeszenarien.

Erstellen Sie die Beweiskette vor der Bestellung

Die Dokumentation zur Netzqualität sollte es dem Käufer ermöglichen, den gesamten Prozess von den regulatorischen Vorgaben über die repräsentative Auslegung und die Auslegung bis hin zum seriennummerierten Schaltschrank und schließlich zum Projektabnahmeprotokoll nachzuvollziehen. Dies ist der Unterschied zwischen einem zertifikatsorientierten Vertriebspaket und einem ingenieurtechnisch geprägten Projektabwicklungsprozess.

YT Electric hat ein Rahmenwerk zur Unterstützung der technischen Dokumentation eingerichtet: EMV/LVD-Konformitätsdokumentation für die jeweiligen Produktserien; Unterstützung bei Typprüfungen oder Designverifizierungen für repräsentative Designs; werkseitige Prüf- und Rückverfolgbarkeitsnachweise für Projektanlagen nach Bedarf; sowie Unterstützung bei der Projektabnahmedokumentation gemäß den definierten Inbetriebnahmekriterien. Bitte senden Sie das einpolige Schaltbild, die Spannungsangaben, das Lastprofil und die Dokumentationsanforderungen vor der endgültigen Auswahl an die Abteilung Netzqualität von YT Electric.

Entdecken Sie die Produktspezifikationen und Anwendungshinweise von YT Electric:https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321

Referenz: IEEE 519-2022, IEEE-Standard für die Oberwellenkontrolle in elektrischen Energiesystemen:https://standards.ieee.org/ieee/519/10677/

Benötigen Sie eine standortspezifische Lösung? Teilen Sie YT Electric Ihr einpoliges Schaltbild, Ihre Lastliste, den gemessenen Leistungsfaktor, die THDi/TDD-Daten und die Umgebungsbedingungen mit. Unsere Vertriebsingenieure prüfen die Daten und erstellen Ihnen ein technisches Angebot.
