Zusammenfassung

Entdecken Sie, wie die fortschrittlichen AHF und SVG Systeme harmonische Störungen eliminieren, den Leistungsfaktor auf 0.99, und Ihre industriellen Anlagen vor unsichtbaren elektrischen Bedrohungen schützen.

1. Die globale Stromqualitätskrise: Ein 150-Milliarden-Dollar-Problem

Im Zeitalter von Industrie 4.0 verlangen Hightech-Fertigung, Rechenzentren und automatisierte Produktionslinien eine beispiellose elektrische Stabilität. Die Realität ist jedoch weit davon entfernt. Laut Branchenforschung verliert Europa allein jährlich 150 Milliarden Euro aufgrund von Problemen der Stromqualität – einschließlich Spannungseinbrüchen, kurzen Ausfällen und harmonischen Störungen.

Für Facility-Manager in der Industrie sind dies nicht nur Zahlen in einem Bericht; sie führen zu Überhitzung von Geräten, unerwarteten Produktionsstillständen und verkürzten Lebensdauern von Anlagen. Als Spezialist für Stromqualität hat sich YT Electric der Mission verschrieben, „Jeden Watt optimal zu nutzen“, indem fortschrittliche Active Harmonic Filters (AHF) und Static Var Generators (SVG) eingesetzt werden, um globale Stromnetze zu sichern.

2. Die unsichtbaren Killer: Harmonische und Blindleistung

Warum fällt moderne Ausrüstung aus, obwohl der Strom „da“ ist? Die Ursachen sind oft für das Auge unsichtbar, aber verheerend für die elektrische Infrastruktur:

· • Harmonische Verschmutzung (THDi): Verursacht durch nichtlineare Lasten wie Frequenzumrichter (VFDs), Gleichrichter und Schaltnetzteile verzerren Harmonische die Standard-Sinuswelle. Dies führt zu Brummen von Transformatoren, Vibrationen von Motoren und gefährlicher Überhitzung von Neutralleitern in Dreiphasen-Vierleitersystemen.

· • Schlechter Leistungsfaktor (PF): Induktive Lasten wie Motoren und Transformatoren verbrauchen erhebliche Blindleistung. Ein niedriger Leistungsfaktor führt nicht nur zu hohen Strafgebühren von Energieversorgern, sondern reduziert auch die effektive Kapazität Ihrer Transformatoren, was zu einer Unterauslastung der Anlagen führt.

3. Active Harmonic Filter (AHF): Die präzise Lösung zur Harmonischenkompensation

Der YTPQC-AHF ist unsere primäre Verteidigung gegen harmonische Verzerrungen. Im Gegensatz zu herkömmlichen passiven Filtern, die zu Resonanz neigen, verwendet unser AHF eine 3-Level-Topologie und Hochgeschwindigkeits-IGBT-Schalttechnologie.

· • Funktionsweise: Das System überwacht den Laststrom in Echtzeit, identifiziert die harmonischen Komponenten über den adaptiven ADALINE-Algorithmus und speist einen gleich großen, entgegengesetzten Kompensationsstrom ein.

· • Leistungskennzahlen: Mit einer Schaltfrequenz von 25.6kHz und einer vollständigen Reaktionszeit von unter 5ms kann der YT Electric AHF Harmonische von der 2. bis zur 50. Ordnung mit einer Filtereffizienz von bis zu 98% eliminieren. Dies gewährleistet die Einhaltung strenger Standards wie IEEE 519.

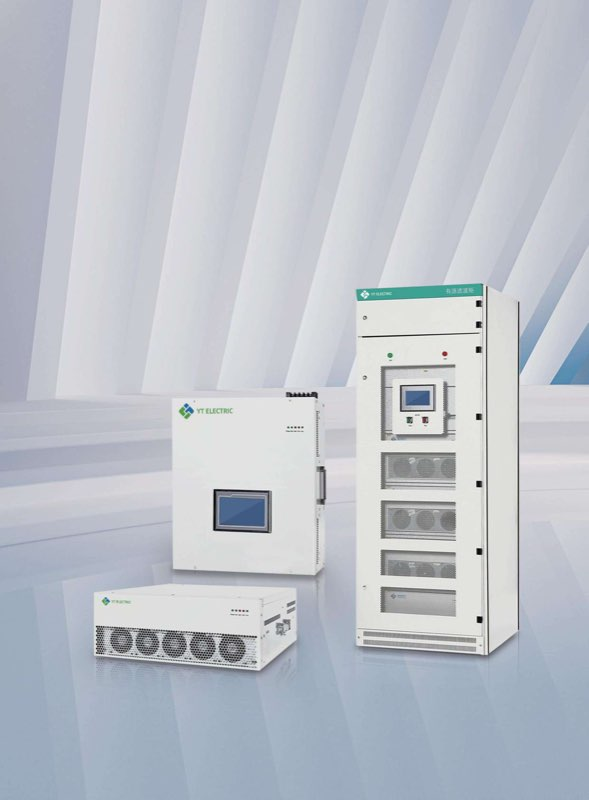

Abbildung 1: Modulare Stromqualitätslösungen von YT Electric AHF und SVG

4. Static Var Generator (SVG): Dynamische Blindleistungskompensation

Für die Blindleistungskompensation stellt der YTPQC-SVG den Goldstandard dar. Herkömmliche Kondensatorbänke (TSC/MSC) sind langsam und können Überspannungsprobleme verursachen. Im Gegensatz dazu nutzt der SVG die Spannungzwischenkreis-Wechselrichtertechnologie (VSI), um eine stufenlose, dynamische Kompensation bereitzustellen.

· • Bidirektionale Kompensation: Er kann Blindleistung dynamisch von -1,0 bis 1,0 (kapazitiv bis induktiv) sofort anpassen.

· • Ultrahochgeschwindigkeits-Tracking: Für schnell wechselnde Lasten wie Schweißmaschinen, Aufzüge oder Lichtbogenöfen sorgt die 10ms Reaktionszeit des SVG dafür, dass der Leistungsfaktor jederzeit optimal bleibt und Spannungsschwankungen und -einbrüche verhindert werden.

5. Technischer Vergleich: AHF vs. SVG-Architektur

6. Die Siliziumkarbid (SiC)-Revolution: YT Electrics Spitzentechnologie

Im Streben nach extremer Effizienz hat YT Electric den SiC Active Harmonic Filter (Ultra-Serie) eingeführt. Durch den Einsatz von Siliziumkarbid-MOSFETs bietet diese neue Generation:

· • Geringere Schaltverluste: Erreicht eine Systemeffizienz von bis zu 98,5%.

· • Höhere Leistungsdichte: Kleinere Baugröße, ideal für platzbeschränkte Rechenzentren.

· • Verbesserte Zuverlässigkeit: Überlegene thermische Leistung selbst in Umgebungen mit hoher Umgebungstemperatur.

7. Industrielle Langlebigkeit: 45°C Hochtemperaturleistung

Was YT Electric im wettbewerbsintensiven globalen Markt auszeichnet, ist unser Engagement für herausragende Ingenieursleistung unter extremen Bedingungen. Die meisten leistungselektronischen Geräte reduzieren ihre Leistungsfähigkeit, wenn die Temperatur steigt. Die Hardware von YT Electric ist jedoch so ausgelegt, dass sie bei 45°C 100 % der Nennleistung beibehält.

· • Intelligente Luftkühlung: Ausgestattet mit drehzahlgeregelten PWM-Lüftern zur Optimierung des Luftstroms und zur Minimierung von Geräuschen (

· • Umweltanpassung: Mit Schutzoptionen von IP20 bis IP54 und einer korrosionsbeständigen (Dreifachschutz-)Beschichtung auf allen Leiterplatten gedeihen unsere Module in staubigen, feuchten oder korrosiven Industrieumgebungen.

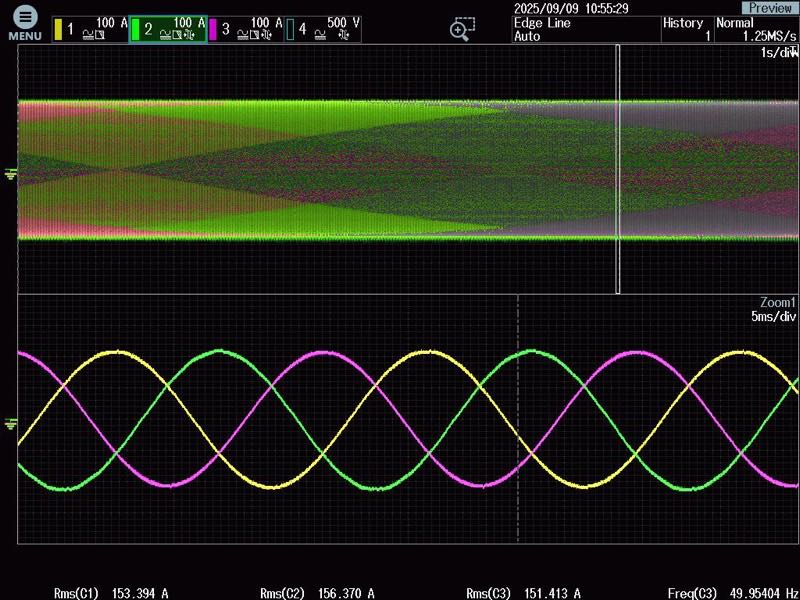

Abbildung 2: Vergleich der Stromqualitäts-Wellenformen - YT reine Sinuswellen-Ausgabe

8. Total Quality Management (TQM) und globale Compliance

Unser Produktionsprozess folgt einem strengen TQM-Rahmenwerk, einschließlich:

· • 24-stündige Hochtemperatur-Alterung: Jedes Modul durchläuft vor dem Versand strenge Belastungstests.

· • Automatische Testausrüstung (ATE): Gewährleistet fehlerfreie Fertigung und vollständige Rückverfolgbarkeit.

· • Zertifizierungen: Vollständig konform mit CE, ISO9001:2015 und internationalen elektrischen Normen.

Fazit: Investition in zukunftssichere Energieversorgung

Die Investition in die Stromqualität ist keine Ausgabe, sondern ein strategischer Schritt für langfristige betriebliche Resilienz. Ob durch unsere hochmodernen SiC Aktive Oberschwingungsfilter oder unsere robusten STATCOM-Systeme – YT Electric stellt sicher, dass Ihre industrielle Zukunft stabil, effizient und sauber ist.

"Jede Watt zählt" ist mehr als ein Slogan – es ist die Ingenieursphilosophie, die Ihre Anlagen schützt und Ihre Gewinne steigert.
