Harmonische Verzerrung erklärt: Gefahren hoher Pegel und wie Sie Ihre Systeme schützen

Harmonische Verzerrung erklärt: Gefahren hoher Pegel und wie Sie Ihre Systeme schützen

Harmonische Verzerrungen stellen eine versteckte Gefahr in modernen elektrischen Systemen dar. Obwohl sie nicht die gleiche Aufmerksamkeit erhalten wie Stromausfälle oder Überspannungen, können übermäßige harmonische Verzerrungen unbemerkt Geräte beschädigen, die Energieeffizienz verringern und Unternehmen Tausende kosten.

Für jeden Anlagenmanager, Ingenieur oder Geschäftsinhaber ist es wichtig zu verstehen, was harmonische Verzerrung ist, warum sie auftritt und wie Sie Ihre Systeme schützen können.

Was ist harmonische Verzerrung?

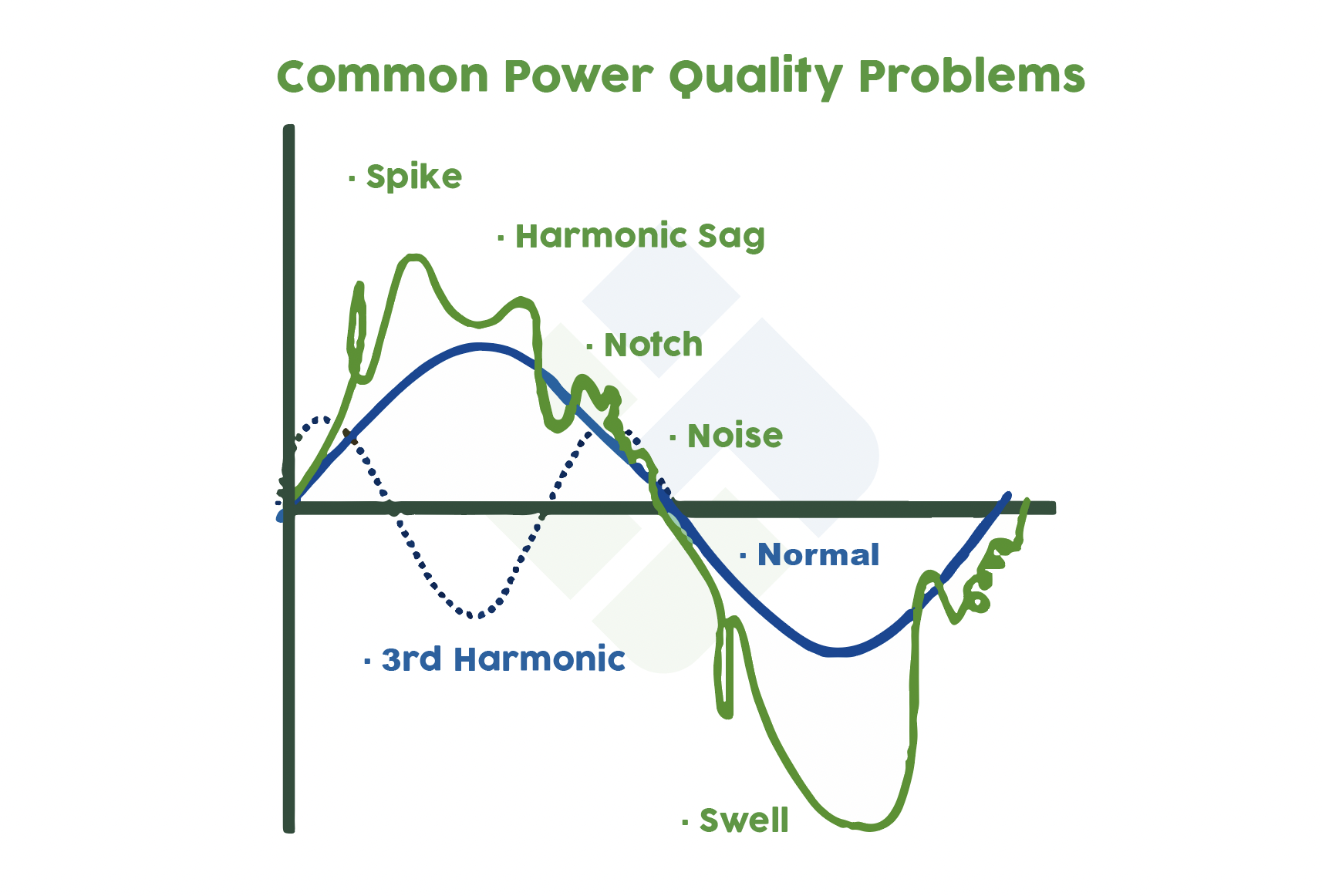

In einem idealen elektrischen System folgen Spannungs- und Stromwellenformen einer perfekten Sinuswelle. Oberwellen sind Spannungs- oder Stromkomponenten mit einem Vielfachen der Grundfrequenz (typischerweise 50 oder 60 Hz). Wenn diese Oberwellen in ein System gelangen, verzerren sie die ursprüngliche Wellenform. Dies nennt man harmonische Verzerrung.

Gesamte harmonische Verzerrung (THD) ist ein Maß dafür, wie stark die Wellenform vom Ideal abweicht. THD wird üblicherweise als Prozentsatz ausgedrückt: Je höher der THD, desto größer die Verzerrung.

Ursachen für harmonische Verzerrungen

Oberschwingungen werden meist durch nichtlineare Lasten verursacht – Geräte, die Strom in abrupten Impulsen statt in gleichmäßigen, sinusförmigen Wellen ziehen. Häufige Ursachen sind:

- Frequenzumrichter (VFDs)

- USV-Systeme

- LED-Beleuchtung

- Computer und Bürogeräte

- Ladegeräte für Elektrofahrzeuge

Da in der Industrie zunehmend energieeffizientere und elektronisch gesteuerte Geräte eingesetzt werden, steigt der Grad der harmonischen Verzerrung in Stromsystemen stetig an.

Warum hohe harmonische Verzerrungen gefährlich sind

Ein hoher Klirrfaktor ist nicht nur eine technische Anomalie. Er hat reale Konsequenzen:

1. Überhitzung der Ausrüstung

Transformatoren, Motoren und Kabel können aufgrund des durch Oberschwingungen verursachten erhöhten Stromflusses überhitzen. Dies verkürzt die Lebensdauer der Geräte und erhöht das Ausfallrisiko.

2. Reduzierter Leistungsfaktor

Oberschwingungen senken den Leistungsfaktor eines Systems und machen es weniger effizient. Energieversorger können eine Leistung mit niedrigem Leistungsfaktor bestrafen, was zu höheren Rechnungen führt.

3. Fehlfunktion empfindlicher Geräte

Medizinische Geräte, Steuerungssysteme und Kommunikationseinrichtungen können in Umgebungen mit hohen Oberschwingungen Fehlfunktionen aufweisen. Dies ist besonders kritisch in Krankenhäusern, Rechenzentren und Industrieanlagen.

4. Erhöhte Energiekosten

Verzerrte Wellenformen bedeuten, dass Ihr System mehr arbeiten muss, um die gleiche Leistung zu liefern. Diese Ineffizienz führt direkt zu einem höheren Energieverbrauch.

5. Resonanzbedingungen

Oberschwingungen können mit der Eigenfrequenz des Systems in Resonanz treten, Spannungen oder Ströme verstärken und unerwartete Ausfälle verursachen.

So erkennen Sie harmonische Verzerrungen

Man kann nicht reparieren, was man nicht messen kann. Hier sind gängige Methoden zum Erkennen und Quantifizieren von Oberschwingungen:

• Netzqualitätsanalysatoren : Diese messen THD-, Spannungs- und Stromwellenformen.
• Datenlogger: Helfen Sie dabei, harmonische Pegel im Laufe der Zeit zu verfolgen.

Facility Manager sollten harmonische Bewertungen in ihre regelmäßigen Wartungspläne aufnehmen, insbesondere in hochtechnologischen oder stark automatisierten Umgebungen.

• Systemstudien durchführen: Führen Sie vor größeren Geräteänderungen eine Harmonischenanalyse durch. Dies hilft, zukünftige Verzerrungsprobleme vorherzusehen und zu minimieren.

So schützen Sie Ihre Systeme

A aktiv H harmonisch F Filter sind dazu bestimmt, beseitigen bestimmte harmonische Frequenzen , flexibler und effektiver für variable Lasten.

YTPQC-AHFs F Filter 2.–50. ungerade Harmonische, 100 % der Nennkapazität.

Spannungspegel: 220 V ~ 800 V
- 3P3W/3P4W
- 50/60 Hz
- Rack/Wandmontage/Schrank

Der YT Electric-Vorteil

Bei YT Electric Wir sind spezialisiert auf Oberschwingungsanalysen und auf Ihre Anlage zugeschnittene Minderungsstrategien. Ob Sie eine Produktionsanlage, ein Krankenhaus oder ein Bürogebäude betreiben – wir bieten Lösungen, die Ihnen helfen, die Stromqualität zu erhalten, die Lebensdauer Ihrer Geräte zu verlängern und Energiekosten zu sparen.

Das Verstehen, Erkennen und Mindern von Oberschwingungsverzerrungen ist nicht nur eine gute Praxis, sondern auch unerlässlich für den Schutz Ihrer Investitionen und die langfristige Systemzuverlässigkeit. Ergreifen Sie jetzt proaktive Maßnahmen, um den Schutz Ihrer Systeme zu gewährleisten.

Kostenlose Lösungsberatung

YT Electric ist der größte OEM-Hersteller von Niederspannungs-AHF- und SVG-Geräten mit über 15 Jahren Erfahrung. Alle Produkte sind nach ISO 9001, CE und CQC zertifiziert und verfügen über entsprechende Typprüfberichte.

Weitere Informationen zur Funktionsweise unserer AHF s können helfen, Oberschwingungen zu bewältigen und die Stromqualität zu verbessern: Kontaktieren Sie uns unter sales@yt-electric.com .
