YTPQC-SVG Static Var Generator-Anwendung in der Verteilung von Wohngebäuden

Probleme mit der Netzqualität

Wohngemeinschaftsstromnetze sind Niederspannungsstromverteilungsnetze, die im Allgemeinen durch 10/0,4-kV-Transformatoren mit großen Stromnetzen verbunden sind. Die meisten Lasten im Netz arbeiten auf dreiphasigen 480-V- und einphasigen 220-V-Spannungsebenen, hauptsächlich Lasten mit geringer Kapazität, wie Klimaanlagen, Kühlschränke und Fernseher. Maschinen und andere Haushaltsgeräte. Die meisten Haushaltsgeräte sind nichtlineare Lasten, die während des Betriebs eine große Menge an Blindleistung erzeugen.

Gefahren und Einfluss

Die Blindleistung ist für den normalen Betrieb des Stromnetzes und der Last sehr wichtig, aber eine übermäßige Blindleistung hat sehr deutliche nachteilige Auswirkungen. Die spezifischen Manifestationen sind wie folgt:

• • Erhöhte Gerätekapazität: Eine Erhöhung der Blindleistung führt zu einer Erhöhung des Systemstroms und der Scheinleistung, was wiederum die Kapazität von Generatoren, Transformatoren und anderen elektrischen Geräten und Leitern erhöht.
  • Erhöhter Leitungsverlust: Die Erhöhung der Blindleistung erhöht den Gesamtstrom, wodurch die Verluste von Geräten und Leitungen sowie der Spannungsabfall von Leitungen und Transformatoren zunehmen.

YT Power Quality-Lösungen

Das Wohnverteilungsnetz ist hauptsächlich eine nichtlineare Last mit kleiner Kapazität, und es gibt nur wenige Stoßlasten mit großer Kapazität. Daher wendet das Wohnverteilungsnetz im Allgemeinen ein hybrides Blindleistungskompensationsverfahren für die Blindleistungskompensation an. Das hybride dynamische Blindleistungskompensationsgerät besteht aus zwei Teilen – einem Static Var Generator SVG und eine Schaltkondensator/Drossel-Blindleistungskompensationseinheit. Konfigurieren Sie für hohe Kapazität und feste Blindleistung Schaltkondensatoren zur Kompensation; Konfigurieren Sie für eine sich schnell ändernde Blindleistung mit kleiner Kapazität die entsprechende statische Var-Generatorkapazität zur Kompensation; Hybride dynamische Blindleistungskompensation sorgt für Schaltgenauigkeit Gleichzeitig mit der Ansprechgeschwindigkeit werden die Schaltzeiten der Kondensatoren stark reduziert, die Einwirkzeiten auf das Stromnetz beim Schaltvorgang der Kondensatoren reduziert und die Lebensdauer der Ausrüstung wird indirekt verbessert.

Einige Projektbeispiele

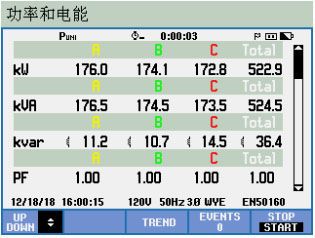

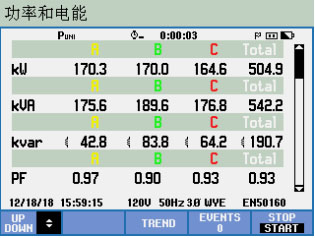

Hybrid-Blindleistungskompensation wird häufig in Verteilungsnetzen von Privathaushalten eingesetzt. Die Kompensationskapazität wird im Allgemeinen gemäß 30 % der Transformatorkapazität konfiguriert, und die Kapazität des SVG Static Var Generator und die Kondensatorkapazität werden im Allgemeinen gemäß den Benutzeranforderungen konfiguriert. Die Transformatorkapazität einer Umspannstation in einer Gemeinde in Shanghai beträgt 800 kVA, und vor Ort wird ein hybrides 240-kVAr-YT-CSVG- Hybridgerät zur dynamischen (Echtzeit-)Leistungsfaktorkompensation konfiguriert, dessen SVG -Kapazität 50 kVAr und die Kondensatorkapazität 190 kVAr beträgt. Nach dem hybriden dynamischen Blindleistungskompensationsgerät YT-CSVGist der Kompensationseffekt vor Ort wie in der folgenden Abbildung dargestellt.
