Um die Anforderungen einer kontinuierlichen Blindleistungskompensation mit geringen Kosten, hoher Zuverlässigkeit und großer Kapazität zu erfüllen, wurde ein hybrider statischer Var-Generator vorgeschlagen, der auf TSC (Thyristor Switched Capacitor in Parallel) und SVG (statischer Var-Kompensator) basiert. Dieses System, bestehend aus dem diskreten Subsystem TSC und dem kontinuierlichen Subsystem SVG, koordinierte die Kondensatorschaltleistung von TSC mit der dynamischen Kompensation von SVG durch die Verwendung zweier hybrider Steuergesetze, die auf Expertenentscheidungen basieren, und nutzte ihre jeweiligen Vorteile voll aus. Der Ansatz des maschinellen Lernens wurde angewendet, um wiederholte Bewegungen von Kondensatoren zu vermeiden und die Lebensdauer der Geräte zu verlängern.
Artikel Nr. .:
YTPQC-HPFCBestellung (Moq):
1Zahlung:
T/T,LCMarktpreis:
$3000Produktherkunft:
SHANGHAI,CHINAFarbe:
RAL7035Vorlaufzeit:
7 DaysLast:

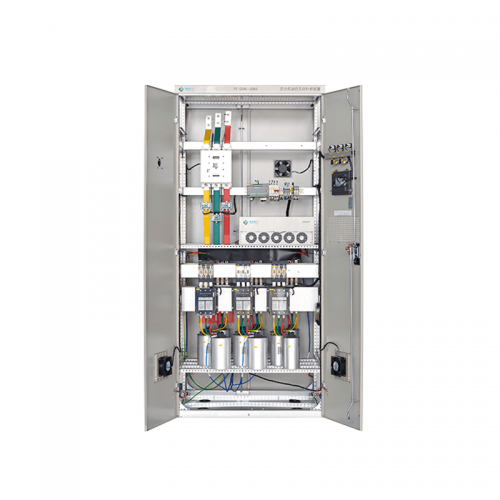

50kgYT-PQC-HPFC Hybrider statischer Var-Generator
YTPQC-HPFC hybrider statischer Var-Generator übernimmt das Konfigurationsschema der Kombination von YTPQC-ASVG Advanced Static var Generator und Schaltkondensator/Reaktor und implementiert verschiedene reaktive Kompensationsschemata entsprechend den tatsächlichen Bedürfnissen der Benutzer vor Ort, um die beste Kombination aus Preis und Wirkung zu erzielen.
YTPQC-HPFC hybrider statischer Var-Generator Gerät besteht aus zwei Teilen: statischem Var-Generator und Schaltkondensator/Reaktor-Blindkompensationseinheit. Bei YTPQC-HPFC-Hybridgeräten zur dynamischen Blindleistungskompensation wird jede Einheit im Hinblick auf geringe Leistung, kleines Volumen und niedrige Kosten entwickelt und hergestellt. Beide sind optional und können je nach Bedarf auf die beste und flexibelste Weise kombiniert werden tatsächlichen reaktiven Zustand des Standorts, um das optimale Verhältnis von Betriebseffekt und Kosten zu erreichen.
Zur Verbesserung der Spannungsregelung, Stabilität und des Leistungsfaktors in Wechselstromübertragungs- und -verteilungssystemen wurde ein vereintes System aus Thyristor-Schaltkondensator (TSC) und YTPQC-SVG-Statik-Var-Generator vorgeschlagen. Der TSC besteht aus binär codierten Mehrgruppenkondensatoren, die hauptsächlich für die schrittweise Var-Kompensation mit großer Kapazität verwendet werden. YTPQC-SVG kompensiert kontinuierlich die Blindleistung kleiner Kapazität und filtert Oberschwingungen, die durch die nichtlineare Last erzeugt werden.
Wenn YTPQC-SVG Oberschwingungen mit einer herkömmlichen Steuerungsmethode kompensiert, kann es zu Schwingungen kommen, wenn der YTPQC-SVG-Regler die Wechselwirkung zwischen TSC und YTPQC-SVG nicht berücksichtigt, also eine selektive Oberschwingungskompensationsmethode anwesend, um das Problem zu lösen. Es wird ein prädiktiver Steuerungsalgorithmus für TSC untersucht, um bei schnellen Laständerungen eine korrekte Kompensation zu gewährleisten. Das vorgeschlagene einheitliche Kompensationssystem kann eine kontinuierliche Kompensation von Blindleistung und Oberschwingungsströmen kostengünstig implementieren.
Modularer Aufbau
YTPQC Der Static Var Generator verfügt über ein fortschrittliches modulares Design. Normalerweise besteht YTPQC-SVG aus einem oder mehreren VG S-Modulen und einer optionalen berührungsempfindlichen LCD-Mensch-Maschine-Schnittstelle. Jedes SVG-Modul ist ein unabhängiges harmonisches Filtersystem, und Benutzer können die Bewertung des harmonischen Filtersystems ändern, indem sie SVG-Module hinzufügen oder entfernen.
Je nach Montageart kann YTPQC-SVG in Rack-Modular-SVG, Wandmontage-SVG und Free-Landing-SVG unterteilt werden.
Rack modular SVG | Wandmontiertes modulares SVG |
Modellbeschreibung
YTPQC-HPFC hybrider statischer Var-Generator Serie deckt 100 kVAr bis 500 kVAr pro Schrank ab und unterstützt SVG-Steuerungs-Thyristor-geschaltete Kondensatoren (oder schützgeschaltete Typen).
SN | Artikel | Nennkapazität | Werksmodell |
Abmessungen (B*T*H,MM) |
N.W. (KG) |
Verpackungsgröße (B*T*H,MM) |
G.W (KG) |
1 | HPFC | 100kVAr | YTPQC-HPFC/100-4-4L-50k | 800*1000*2200 | 300 | 990*1140*2455 | 340 |
2 | HPFC | 150kVAr | YTPQC-HPFC/150-4-4L-50k | 800*1000*2200 | 320 | 990*1140*2455 | 360 |
3 | HPFC | 200kVAr | YTPQC-HPFC/200-4-4L-50k | 800*1000*2200 | 340 | 990*1140*2455 | 380 |
4 | HPFC | 250kVAr | YTPQC-HPFC/250-4-4L-50k | 800*1000*2200 | 360 | 990*1140*2455 | 400 |
5 | HPFC | 300kVAr | YTPQC-HPFC/300-4-4L-100k | 800*1000*2200 | 380 | 990*1140*2455 | 420 |
6 | HPFC | 350kVAr | YTPQC-HPFC/350-4-4L-100k | 800*1000*2200 | 380 | 990*1140*2455 | 440 |
7 | HPFC | 400kVAr | YTPQC-HPFC/400-4-4L-100k | 800*1000*2200 | 400 | 990*1140*2455 | 460 |
8 | HPFC | 450kVAr | YTPQC-HPFC/450-4-4L-100k | 800*1000*2200 | 400 | 990*1140*2455 | 480 |
9 | HPFC | 500kVAr | YTPQC-HPFC/500-4-4L-100k | 1000*800*2200 | 420 | 990*1140*2455 | 500 |
YTPQC-HPFC: Ein vereintes System aus Thyristor Switched Capacitor (TSC) und YTPQC-SVG statischem Var-Generator wurde vorgeschlagen, um die Spannungsregelung, Stabilität und den Leistungsfaktor bei der Wechselstromübertragung und -verteilung zu verbessern Systeme. Der TSC besteht aus binär codierten Mehrgruppenkondensatoren, die hauptsächlich für die schrittweise Var-Kompensation mit großer Kapazität verwendet werden. YTPQC-SVG kompensiert kontinuierlich die Blindleistung kleiner Kapazität und filtert Oberschwingungen, die durch die nichtlineare Last erzeugt werden.
YTPQC-HPFC Hybrid Static Var Generator bietet viele Vorteile: intelligenter Betrieb, schnelle Reaktionszeit, flexible Modulkombination, reibungslose Kompensation und benutzerfreundliche Mensch-Maschine-Schnittstelle, insbesondere die hohe Kostenleistung.
Der YTPQC-HPFC hybride statische Var-Generator ist in einer Vielzahl von Nennwerten erhältlich, um ein breites Spektrum an Verbraucheranwendungen abzudecken. Sein modularer Aufbau ermöglicht Flexibilität bei der Installation und Integration. Das inhärente energieeffiziente Design, die 3-Ebenen-Topologie und die optionale benutzerfreundliche Haman-Maschinenschnittstelle sowie die Steuerung von Kondensatoren sorgen für ein optimales Preis-Leistungs-Verhältnis.
Technische Daten und Spezifikationen | ||||
Nennspannung | 400V(300~456V) | |||
Nennkapazität |
50kVAr~500kVAr |
|||
Netzfrequenz | 50/60Hz±5 % | |||
Schaltungstopologie | Drei Ebenen | |||
Multikompensationsmodus | Oberwellenkompensation, Blindkompensation, dreiphasige Lastunsymmetriekompensation | |||
Filterbereich | 2.–25. Harmonische ungerader Ordnung (selektive oder vollständige Kompensation) | |||
Bewertung der Oberschwingungsreduzierung | ≥97 % (Für typische Verzerrungen harmonischer Ordnung) | |||
Filterleistung | Typischerweise beträgt THDi ≤ 5 % bei Nennlast (auch bei den komplexesten Lasten). | |||
Zielleistungsfaktor |
Der System-PF ist nach der Kompensation innerhalb der Nennkapazität größer als 0,98. |
|||
3-Phasen-Lastausgleichseffekt | ≤5 %, Gegen- und Nullsystem abmildern | |||
Neatral-Filterkapazität | 3-facher Nennfilterstrom (bei 4-Draht-Gerät) | |||
ASVG Schalt-/Steuerfrequenz | 25,6 kHz | |||
ASVG-Antwortzeit | ≤5ms | |||
Kondensatorsteuerungsschnittstelle | 16 Wege | |||
Kondensatorschaltschalter | Thyristor, Schütz | |||
Ansprechzeit des Kondensators | ≤1s | |||
Aktiver Systemausfall | ≤2,5 % | |||
Ausgangsstrombegrenzung | Automatisch auf 100 % der Nennleistung begrenzt | |||
Regelalgorithmus | Intelligente FFT, selbstanpassender Steueralgorithmus | |||
Controller | DSP+FPGA | |||
Schutz | Hardwareschutz, Softwareschutz | |||
Steuerverbindung | Glasfaser- oder elektrische Verbindung | |||
Mensch-Maschine-Schnittstelle | 7-Zoll-TFT-LCD-HMI mit Touchfunktion | |||
Kommunikationsprotokolle | Modbus-Fernkommunikationsprotokoll übernehmen; Die Kommunikationsschnittstelle verwendet RS485 und CAN-Bus und unterstützt den Betrieb von Mobiltelefon-APPs. | |||
Rauschen | <60 dB (<45 dB bei Betrieb mit niedriger Geschwindigkeit) | |||
Installationsmethode | Modul eingebettet (Rack), wandmontiert, freie Landung | |||
Schutzniveau | IP20 | |||
Kühlmethode | Geschwindigkeitsregelung, intelligente Luftkühlung, PWM-Lüfter | |||
Farbe | RAL 7035 Lichtgrau | |||
Umgebungstemperatur | -20~55â | |||
Relative Luftfeuchtigkeit | Maximal 95 %, ohne Kondensation | |||
Montagehöhe über dem Meeresspiegel | ≤2000 bei Nennkapazität; Reduzieren Sie die Kapazität entsprechend, wenn sie 2000 ist (1 % Leistungsreduzierung pro 100 m) | |||
Qualifikationen | CE, IEEE61000, Typprüfbericht | |||
Einhaltung von Standards | IEEE 519, ERG5/4 |
Automobilindustrie
Ein vereintes System aus Thyristor-geschaltetem Kondensator (TSC) und YTPQC-SVG statischem Var-Generator wurde vorgeschlagen, um die Spannungsregelung, Stabilität und den Leistungsfaktor bei der Wechselstromübertragung zu verbessern und Vertriebssysteme. Der TSC besteht aus binär codierten Mehrgruppenkondensatoren, die hauptsächlich für die schrittweise Var-Kompensation mit großer Kapazität verwendet werden. YTPQC-SVG kompensiert kontinuierlich die Blindleistung kleiner Kapazität und filtert Oberschwingungen, die durch die nichtlineare Last erzeugt werden.
Die Branche
Traditionelle vier Automobilherstellungsprozesse, obwohl die Technologie und der Prozess verschiedener Hersteller ein gewisses Maß an Unterschieden aufweisen, aber in den letzten Jahren mit Automatisierungstransformationen, wie z. B. High-End-CNC-Stanzen, flexiblen automatischen Produktionslinien, Beschichtungsrobotern, Schweißrobotern und Heberobotern Roboter-Industrieroboter werden eingesetzt. Automatisierungsgeräte verbessern nicht nur die Arbeitseffizienz und reduzieren den Arbeitsaufwand, sondern verursachen auch eine Reihe von Problemen.
Das Problem
Die Automobilindustrie ist eine typische Schwerindustrie mit einem hohen Strombedarf, einem hohen Leistungsbedarf, einem niedrigen Leistungsfaktor von Leistungsgeräten, vielen typischen nichtlinearen Belastungs- und Stoßbelastungsgeräten und hohen Anforderungen an die Stromqualität.
Die Automobilindustrie ist eine typische Schwerindustrie, ihre Belastung ist groß und es gibt eine große Anzahl von Stoßbelastungen, die zu schnellen Lastwechseln führen, so dass die Blindleistungskompensation herkömmlicher Kondensatoren nicht mit der Änderung mithalten kann laden.
Die Lösung
Für den schnellen Lastwechsel konfigurieren wir den entsprechenden statischen Var-Generator, um die beste Leistungsfaktorkompensation zu erreichen. Wir haben vor Ort ein 300-kVAr-Hybrid-Static-Var-Generatorpanel installiert und den Leistungsfaktor in Echtzeit auf 1,00 gehalten.
Die technische Leistung
Der Kundennutzen
Nach der Installation von YT Hybrid Static Var Generator Systemen(Static Var Generator Control TSC), die Standortdatenkonformität mit IEEE 519, G5/4, EN 50160 und auch anderen Stromqualitätsstandards und Empfehlungen:
Installierte Länder
Produktt |
Bewertet mit Frequenz |
Spannung Stufe |
Gerät Handbuch |
HMI Handbuch |
Datenblatt | Catalog |
Hybrid-APFC | 50Hz |
220V/400V/480V | Herunterladen | Herunterladen | Herunterladen | Herunterladen |
Wenn Sie einen 60-Hz-Hybrid-Leistungskompensator benötigen, kontaktieren Sie uns.
