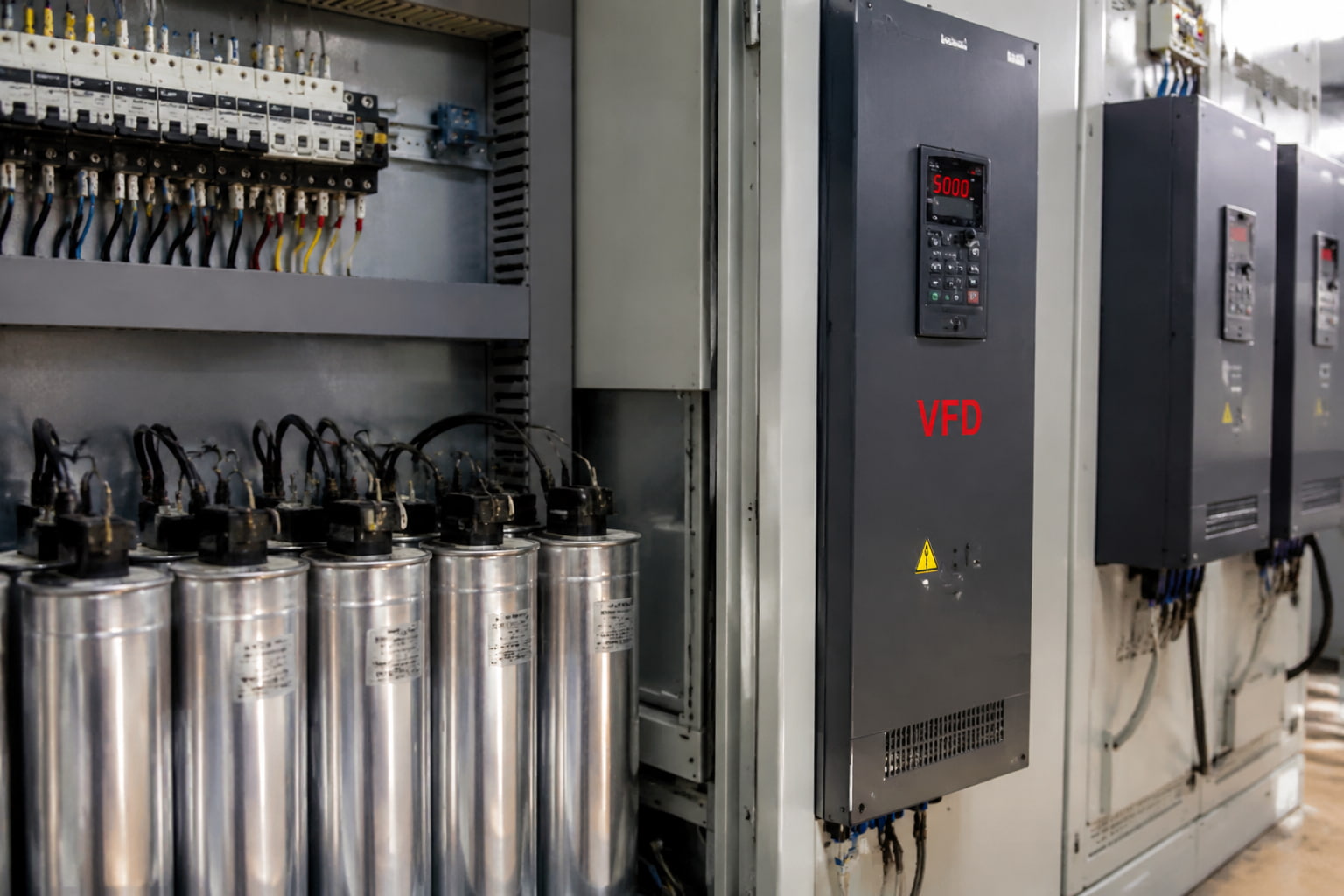

Wie Frequenzumrichter Probleme mit der Netzqualität verursachen
Frequenzumrichter (VFDs) werden in modernen Industriesystemen weit verbreitet eingesetzt, da sie die Motorsteuerung verbessern, den Energieverbrauch senken und die Produktionseffizienz erhöhen. Mit der zunehmenden Installation von VFD-Systemen in immer mehr Anlagen werden Probleme mit der Netzqualität durch Frequenzumrichter jedoch zu einem wichtigen Anliegen.
Ein Frequenzumrichter ist eine nichtlineare Last, die verändert, wie elektrischer Strom aus dem Stromnetz aufgenommen wird. Dies erzeugt Oberschwingungsverzerrungen, erhöht die elektrische Belastung und kann Transformatoren, Kabel, Kondensatoren und andere angeschlossene Geräte beeinflussen.
Für Fabriken, Wasseraufbereitungsanlagen, Bergbaustandorte und gewerbliche Einrichtungen ist es wichtig zu verstehen, wie Frequenzumrichter die Netzqualität beeinflussen, um einen zuverlässigen Betrieb aufrechtzuerhalten und unerwartete Ausfälle zu vermeiden.
Ein Frequenzumrichter steuert die Motordrehzahl, indem er eingehende Wechselstromleistung in Gleichstromleistung umwandelt und anschließend Wechselstromleistung mit einer kontrollierten Frequenz wieder erzeugt. Dieser Prozess ermöglicht eine präzise Motorsteuerung, verändert aber auch die Stromwellenform.
Im Gegensatz zu linearen Lasten, die Strom gleichmäßig aufnehmen, ziehen Frequenzumrichter Strom in Impulsen. Diese Stromimpulse erzeugen zusätzliche Frequenzen, die als Oberschwingungen bezeichnet werden.
Diese Oberschwingungen verzerren die elektrische Wellenform und verursachen mehrere Probleme:
Das Problem wird schwerwiegender, wenn viele Frequenzumrichter gemeinsam im selben elektrischen Netzwerk betrieben werden.
Ein einzelner Antrieb kann begrenzte Auswirkungen haben, aber Industrieanlagen betreiben häufig Hunderte von Motoren für Pumpen, Ventilatoren, Förderanlagen, Kompressoren und Produktionsgeräte. Die kombinierte Wirkung kann die Oberschwingungsverzerrung erheblich erhöhen.
Der Hauptgrund, warum Oberschwingungen von Frequenzumrichtern Probleme verursachen, ist, dass sich die Oberschwingungsströme durch das gesamte elektrische System bewegen.
Sie verbleiben nicht innerhalb des Frequenzumrichters.
Der zusätzliche Oberschwingungsstrom kann Folgendes beeinflussen:
| Gerät | Auswirkung von Oberschwingungen durch Frequenzumrichter |
|---|---|
| Transformatoren | Erhöhte Erwärmung und verringerte Kapazität |
| Kabel | Höhere Stromverluste und Temperaturanstieg |
| Kondensatorbänke | Überhitzung und mögliche Resonanzprobleme |
| Motoren | Zusätzliche Verluste und Temperaturanstieg |
| Schutzeinrichtungen | Fehlauslösungen |
| Empfindliche Geräte | Störungen bei Kommunikation und Steuerung |
Wenn die Oberschwingungsverzerrung zunimmt, muss das elektrische System mehr Strom verarbeiten, als für die Bereitstellung nutzbarer Leistung erforderlich ist. Dies erhöht Verluste und verringert die Gesamteffizienz.
In großen Industrieanlagen können diese Verluste zu höheren Betriebskosten und einer kürzeren Lebensdauer der Geräte führen.
Oberschwingungsverzerrung tritt auf, wenn elektrischer Strom von der normalen Sinuswelle abweicht.
Ein sauberes elektrisches System weist eine gleichmäßige Wellenform auf. Ein System mit vielen nichtlinearen Lasten, einschließlich Frequenzumrichtern, erzeugt verzerrte Strommuster.
Zu den üblichen nichtlinearen Lasten, die zur Oberschwingungsverzerrung beitragen, gehören:
VFDs sind eine der häufigsten Quellen, da ihre Eingangsgleichrichterstufe Strom in kurzen Impulsen zieht.
Die häufigsten Oberschwingungsordnungen, die von VFD-Systemen erzeugt werden, sind die 5. und 7. Oberschwingung. Diese Frequenzen können zusätzliche Erwärmung und Belastung im gesamten elektrischen Netzwerk verursachen.
Wenn die Oberschwingungspegel zu hoch werden, können Anlagen Folgendes erleben:
Viele Anlagen versuchen, Probleme mit der Stromqualität im Zusammenhang mit VFDs durch herkömmliche Kondensatorbänke oder passive Lösungen zu beheben.
Diese Methoden haben jedoch Einschränkungen.
Eine Kondensatorbank verbessert die Blindleistung und den Leistungsfaktor, entfernt jedoch keine Oberschwingungsströme. In Systemen mit hoher harmonischer Verzerrung können Kondensatorbänke aufgrund von Resonanz sogar zusätzlichen Belastungen ausgesetzt sein.
Passive Oberschwingungsfilter können bestimmte Oberschwingungsfrequenzen reduzieren, sind jedoch für einen festen Betriebszustand ausgelegt. Wenn sich die Last ändert, kann ihre Leistung weniger effektiv werden.
Moderne Industrieanlagen haben normalerweise wechselnde Produktionsbedingungen. Motordrehzahlen ändern sich, Maschinen werden gestartet und gestoppt, und elektrische Lasten variieren im Laufe des Tages.
Deshalb benötigen viele Anlagen einen flexibleren Ansatz.
Ein aktiver Oberschwingungsfilter bietet eine dynamische Lösung für Probleme mit der Stromqualität von VFDs.
Anstatt feste Komponenten zu verwenden, überwacht ein aktiver Oberschwingungsfilter die elektrische Wellenform in Echtzeit. Er erkennt Oberschwingungsströme und speist einen entgegengesetzten Strom ein, um unerwünschte Verzerrungen aufzuheben.
Dies ermöglicht dem System, sofort zu reagieren, wenn sich VFD-Lasten ändern.
Zu den wichtigsten Vorteilen gehören:
| Vorteil | Wie es hilft |
|---|---|
| Oberschwingungskompensation in Echtzeit | Reduziert sich ändernde Oberschwingungsströme |
| Verbesserte Wellenformqualität | Verringert harmonische Verzerrungen |
| Schutz der Ausrüstung | Reduziert Wärme und elektrische Belastung |
| Flexibler Betrieb | Funktioniert mit wechselnden industriellen Lasten |
| Bessere Systemzuverlässigkeit | Reduziert Ausfälle und Stillstandszeiten |
Ein aktiver Oberschwingungsfilter ist besonders nützlich in Anlagen mit vielen Frequenzumrichter-Anwendungen, einschließlich:
Vor der Auswahl einer Oberschwingungslösung sollten Ingenieure den tatsächlichen Zustand des elektrischen Systems messen.
Wichtige Faktoren sind:
Die richtige Lösung hängt vom gemessenen Oberschwingungsstrom ab, nicht nur von der gesamten Motorleistung.
Ein häufiger Fehler besteht darin, Geräte nur anhand der angeschlossenen Last auszuwählen. Zwei Anlagen mit derselben Motorleistung können völlig unterschiedliche Lösungen erfordern, da ihre Betriebsbedingungen und Oberschwingungspegel unterschiedlich sind.
Anlagen mit Problemen im Zusammenhang mit Frequenzumrichtern bemerken häufig mehrere Warnzeichen:
Diese Probleme sollten nicht als isolierte Geräteausfälle behandelt werden.
In vielen Fällen liegt die Ursache in einer schlechten Spannungsqualität, die durch nichtlineare Lasten verursacht wird.
Probleme mit der Spannungsqualität von Frequenzumrichtern werden hauptsächlich durch die nichtlineare Stromwellenform verursacht, die während des Energieumwandlungsprozesses im Frequenzumrichter entsteht. Dies erzeugt Oberschwingungsverzerrungen, die das elektrische System beeinflussen.
Nicht immer. Die Auswirkungen hängen von der Anzahl der Frequenzumrichter, der Systemauslegung, der Transformatorleistung und den allgemeinen elektrischen Bedingungen ab. Eine große Anzahl von Frequenzumrichtern führt in der Regel zu einem höheren Risiko.
Nein. Eine Kondensatorbank kann den Leistungsfaktor verbessern, aber keine Oberschwingungsverzerrungen entfernen. In Umgebungen mit vielen Oberschwingungen kann sie zusätzlicher Belastung ausgesetzt sein.
Ein aktiver Oberschwingungsfilter erkennt Oberschwingungsströme und speist in Echtzeit Kompensationsströme ein. Dadurch werden Verzerrungen reduziert und die Spannungsqualität verbessert.
Frequenzumrichter verbessern die industrielle Effizienz, können aber auch ernsthafte Probleme mit der VFD-Stromqualität verursachen, wenn sie in großen Mengen installiert werden.
Da VFDs nichtlineare Lasten sind, erzeugen sie Oberschwingungsverzerrungen, die die Erwärmung, Verluste und die Belastung von Geräten im gesamten elektrischen System erhöhen können.
Herkömmliche Lösungen bieten möglicherweise nicht genügend Flexibilität für moderne Anlagen mit wechselnden Lasten. Ein aktiver Oberschwingungsfilter bietet eine dynamische Oberschwingungskompensation, indem er auf elektrische Bedingungen in Echtzeit reagiert.
Für Fabriken, Bergbaustandorte, Wasseraufbereitungsanlagen und andere industrielle Anwendungen ist die Kontrolle von VFD-Oberschwingungen entscheidend, um die Zuverlässigkeit zu verbessern, Wartungskosten zu senken und kritische elektrische Anlagen zu schützen.
