Elektrische Verluste erhöhen die Betriebskosten, erwärmen Kabel und Transformatoren und verringern die verfügbare Systemkapazität. Sie entstehen meist durch Leiterwiderstand, ineffiziente Auslastung, schlechten Leistungsfaktor, Oberschwingungsströme und alternde Anlagen.

Um elektrische Verluste in industriellen Stromversorgungssystemen zu reduzieren, benötigen Ingenieure genaue Messungen, die richtige Dimensionierung von Anlagen und auf das Lastprofil abgestimmte Steuerungen. Ziel ist ein geringerer tatsächlicher Energieverbrauch, ohne Resonanzen, Instabilitäten oder unnötige Investitionskosten zu verursachen.

1. Ermitteln, wo elektrische Verluste in Industrieanlagen auftreten

Jede unter Spannung stehende Komponente gibt einen Teil der Energie als Verlust ab. Kabel- und Sammelschienenverluste steigen mit dem Quadrat des Stroms, sodass bereits moderate Stromreduzierungen die Erwärmung deutlich senken können. Lockere Verbindungen erhöhen den Widerstand und erzeugen lokale Hotspots.

Transformatoren haben konstante Kernverluste und lastabhängige Kupferverluste. Motoren verlieren Energie durch ihre Wicklungen, Magnetkreise, Reibung und Belüftung.

Verzerrte Ströme fügen eine weitere Verlustquelle hinzu. Oberschwingungsströme erhöhen den Effektivstrom, die Belastung des Neutralleiters, die Erwärmung von Transformatoren und Verluste durch den Skin-Effekt.

Ein niedriger Leistungsfaktor erhöht nicht direkt bei jedem Tarif die abgerechneten Kilowattstunden. Er erhöht jedoch den Strom für die gleiche Nutzleistung. Dieser höhere Strom steigert vorgelagerte Verluste und kann Kapazitäten verbrauchen, die für Produktionsanlagen benötigt werden.

2. Messen Sie die Ausgangsbasis vor der Auswahl von Anlagen

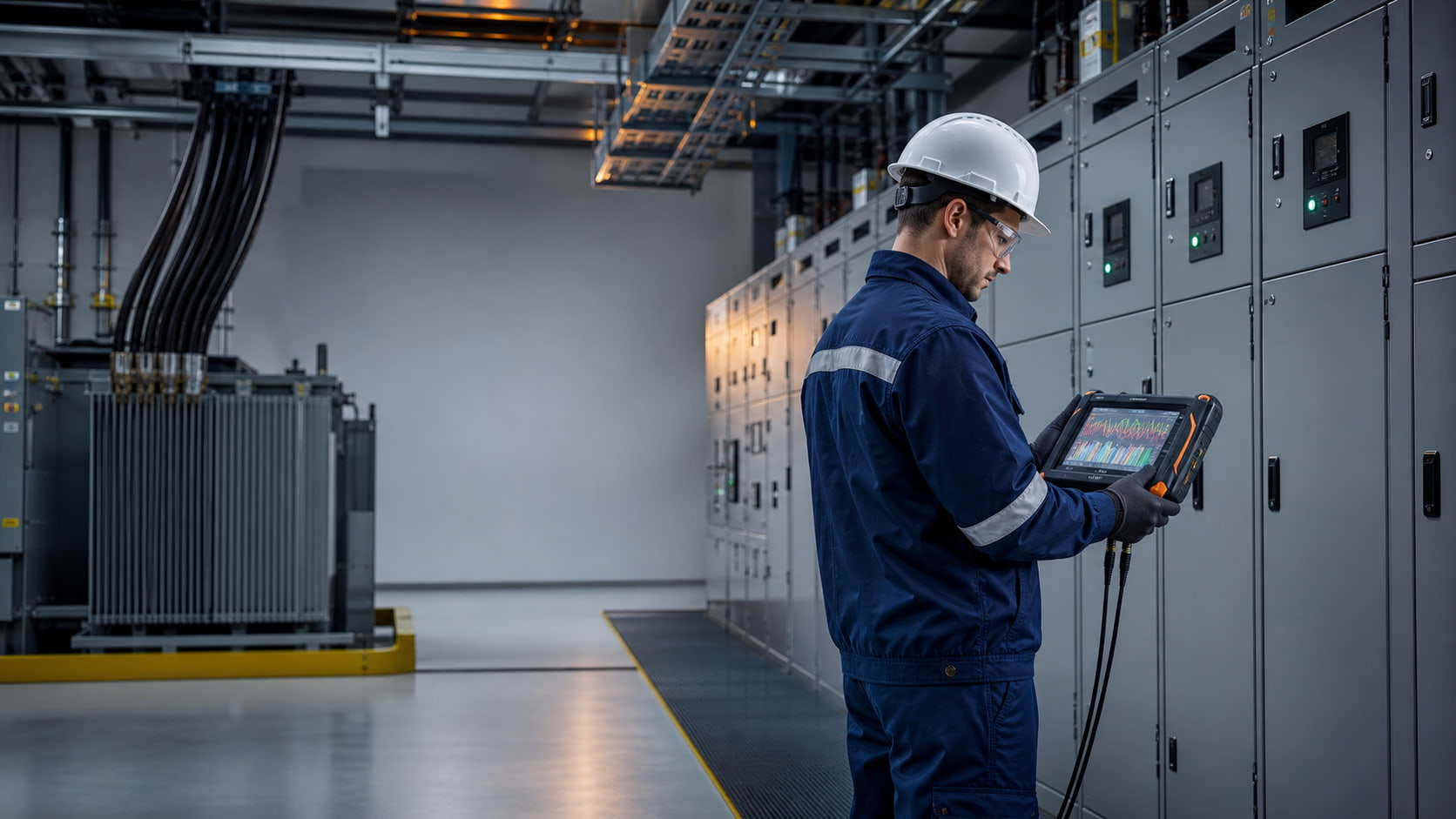

Ein zuverlässiger Plan zur industriellen Energieeffizienz beginnt mit einer Systembasisaufnahme. Erfassen Sie Spannung, Strom, Wirkleistung, Blindleistung, Leistungsfaktor, Bedarf, Frequenz und gesamte harmonische Verzerrung am Netzanschluss und an den wichtigsten Abgängen.

Verwenden Sie zeitsynchronisierte Trends über Schichten, Produktionszustände und Wochenenden hinweg. Eine einzelne Momentaufnahme kann Spitzenlasten oder intermittierende Verzerrungen übersehen. Diese Daten zeigen, wo elektrische Verluste in industriellen Stromversorgungssystemen reduziert werden können, ohne Probleme auf einen anderen Abgang zu verlagern.

Kombinieren Sie elektrische Daten mit thermischen Inspektionen und Wartungsaufzeichnungen. Infrarotscans können überhitzte Verbindungen, Phasenunsymmetrien oder überlastete Leiter aufdecken.

Vergleichen Sie die Belastung von Transformatoren mit Typenschilddaten und Wirkungsgradkurven. Erfassen Sie bei Motoren den Lastfaktor, die Betriebsstunden, Starts, die Steuerungsmethode und die Anforderungen an die mechanische Ausgangsleistung.

Vor der Analyse der Ergebnisse:

• Überprüfen Sie die Messgenauigkeit, Stromwandlerverhältnisse, Polarität und Zeitstempel.

• Trennen Sie kontinuierliche Grundlasten von variablen Produktionslasten und kurzzeitigen Spitzen.

• Verfolgen Sie einzelne Oberschwingungsordnungen, wenn sich nichtlineare Lasten mit dem Prozessausstoß ändern.

• Dokumentieren Sie Betriebsbeschränkungen, geplante Erweiterungen, Tarife und akzeptable Ausfallzeiten.

3. So reduzieren Sie elektrische Verluste in industriellen Stromversorgungssystemen

Beginnen Sie mit risikoarmen Korrekturmaßnahmen. Ziehen Sie verschlissene Verbindungen nach oder ersetzen Sie sie mit zugelassenen Verfahren. Balancieren Sie einphasige Lasten, entfernen Sie unnötigen Leerlaufbetrieb und korrigieren Sie unterdimensionierte Leiter, wenn Spannungsabfall und Erwärmung einen Austausch rechtfertigen.

Halten Sie Schaltanlagen, Kühlwege von Transformatoren und die Belüftung von Motoren sauber, damit Wärme wie vorgesehen abgeführt werden kann.

Optimieren Sie anschließend wichtige Anlagen. Dimensionieren Sie neue Transformatoren passend zur realistischen Belastung und nicht nur zur maximal angeschlossenen Last. Ersetzen Sie dauerhaft betriebene, ineffiziente Motoren, wenn die Lebenszykluskosten die Investition rechtfertigen.

Frequenzumrichter können den Energieverbrauch von Kreiselpumpen und Ventilatoren reduzieren, wenn der Prozess häufig unterhalb des Volllaststroms betrieben wird. Sie können jedoch Oberschwingungen erzeugen und geeignete Motorisolierungen sowie Filter erfordern.

Leistungsfaktorkorrektur reduziert Blindstrom und kann Systemkapazität freisetzen. Kondensatorbänke eignen sich für stabile, überwiegend induktive Lasten, wenn das Risiko harmonischer Resonanzen kontrolliert wird.

Entdrosselte Kondensatorbänke sind häufig geeignet, wenn bereits eine Grundverzerrung vorhanden ist. Dynamische Blindleistungskompensation, wie einSVGoderSTATCOM, eignet sich besser für schnell wechselnde Lasten, Unsymmetrien oder Anforderungen an die Spannungsstützung. Die endgültige Auswahl sollte durch eine Systemstudie unterstützt werden.

4. Vergleichen Sie Lösungen für Netzqualität und Effizienz

Anlagen sollten den gemessenen Verlustmechanismus beheben und nicht lediglich eine allgemeine Kategorie der Netzqualität ansprechen. Eine wirksame Kontrolle industrieller elektrischer Verluste hängt davon ab, jedes Gerät einer nachgewiesenen Ursache zuzuordnen.

Der folgende Vergleich unterstützt eine erste Bewertung. Endgültige Auslegungen erfordern Lastdaten, Netzimpedanz, Betriebszyklus, Umgebungsbedingungen und Koordinationsstudien.

5. Geeignete Auswahl- und Verifizierungskriterien anwenden

Für die Oberschwingungsreduzierung sind Konformität und Leistung am gemeinsamen Kopplungspunkt oder am relevanten internen Bus zu definieren.

Ein aktiver Oberschwingungsfilter ist nützlich, wenn sich das Oberschwingungsspektrum und die Last im Laufe der Zeit ändern. Passive Filter können für stabile Systeme mit dominanten Oberschwingungsordnungen geeignet sein, aber ihre Wechselwirkung mit der Netzimpedanz muss untersucht werden.

Keine der beiden Optionen behebt eine mangelhafte Erdung, lose Verbindungen, überlastete Leiter oder grundsätzlich ineffiziente Geräte.

Beschaffungsspezifikationen sollten Folgendes angeben:

• Nennspannung und Frequenz

• Verfügbare Kurzschlussleistung

• Laststrombereich

• Oberschwingungsspektrum

• Blindleistungsprofil

• Umgebungstemperatur

• Erforderliche Schutzart des Gehäuses

• Anforderungen an die Kommunikation

• Erwartungen an die Redundanz

• Abnahmemessungen

Nach der Inbetriebnahme ist der Messprozess der Ausgangsbasis zu wiederholen und mit vergleichbaren Produktionsbedingungen zu vergleichen. Eine erfolgreiche Verbesserung der Stromqualität sollte den gezielten Strom, die Verzerrung, die Erwärmung oder den Blindleistungsbedarf reduzieren, ohne nachteilige Spannungsverhalten zu verursachen.

Diese Verifizierung verbindet die Oberschwingungsreduzierung und die Leistungsfaktorkorrektur mit messbaren industriellen Energieeffizienzergebnissen.

Sichern Sie die Verbesserung durch regelmäßige Trendanalysen. Konfigurieren Sie Alarme für abnormale Transformatorentemperaturen, steigenden Neutralleiterstrom, sich verschlechternden Leistungsfaktor oder zunehmende Verzerrungen.

Überprüfen Sie die Einstellungen nach Erweiterungen der Produktion erneut. Neue Antriebe, Schweißgeräte, Öfen, Datenverarbeitungsgeräte oder andere nichtlineare Lasten können die Netzreaktion und die erforderliche Kapazität zur Oberschwingungsreduzierung verändern.

6. Häufig gestellte Fragen

Was verursacht die größten elektrischen Verluste in einer Fabrik?

Die Antwort hängt vom Standort ab. Hohe Ströme in langen Leitern, falsch belastete Transformatoren, ineffiziente Motoren, ein schlechter Leistungsfaktor, Oberschwingungen und Leerlaufgeräte sind häufige Ursachen.

Um elektrische Verluste in industriellen Stromsystemen zu reduzieren, verwenden Sie Energiebilanzen auf Abzweigebene und Lastdauertrends, um die dominierenden Quellen zu identifizieren, anstatt sich auf Annahmen zu verlassen.

Reduziert die Leistungsfaktorkorrektur immer den Energieverbrauch?

Die Blindleistungskompensation senkt den Blindstrom und reduziert dadurch die ohmschen Verluste vor dem Kompensationspunkt. Die Verringerung des Wirkenergieverbrauchs kann gering ausfallen, wenn Leiter kurz oder gering belastet sind.

Ihre stärkeren Vorteile können eine freigesetzte Kapazität, eine verbesserte Spannung und vermiedene Leistungskosten umfassen, wenn der Stromtarif dies berücksichtigt.

Wann ist ein aktiver Oberschwingungsfilter geeignet?

Ein aktiver Oberschwingungsfilter ist für variable nichtlineare Lasten mit sich ändernden Oberschwingungsspektren geeignet, insbesondere wenn eine gezielte Unterdrückung und schnelle Reaktion erforderlich sind.

Bei der Auswahl müssen gemessener Oberschwingungsstrom, Platzierung der Stromwandler, Systemspannung, Hintergrundverzerrung und zukünftiges Lastwachstum berücksichtigt werden. Der Filter sollte nicht allein anhand der Transformatorleistung dimensioniert werden.

Können Kondensatorbänke und Oberschwingungsfilter zusammen betrieben werden?

Ja, aber ihre Regelungen und die elektrische Wechselwirkung müssen geprüft werden. Kondensatoren können mit der Netzinduktivität in Resonanz treten oder die von einem Filter gesehene Impedanz verändern.

Eine Oberschwingungsanalyse sollte vor dem kombinierten Betrieb die Verstimmung, Schaltlogik, Schutzfunktionen und Betriebsabläufe für die erwarteten Systemkonfigurationen bestätigen.

Wie oft sollten Messungen der Netzqualität wiederholt werden?

Wiederholen Sie Messungen nach größeren Lastzuschaltungen, Änderungen der Kompensation, Umbauten der Transformatorenkonfiguration oder unerklärlicher Erwärmung und Auslösungen.

Für kritische Anlagen bietet eine permanente Überwachung eine bessere Transparenz als gelegentliche Untersuchungen. Vergleichen Sie mindestens repräsentative Produktionszeiträume bei routinemäßigen Energieprüfungen und überprüfen Sie die Messgeräte regelmäßig.

Was sollten Käufer von Geräteherstellern anfordern?

Fordern Sie Kennwerte an, die auf gemessene Betriebsbedingungen bezogen sind, einschließlich Spannung, Stromspektrum, Blindleistungsbedarf, Temperatur, Anforderungen an das Gehäuse, Kurzschlusspegel und Regelreaktion.

Fordern Sie Angaben zu Geräteverlusten, Schutzdetails, Zeichnungen, Kommunikationsfunktionen, Inbetriebnahmekriterien und Serviceunterstützung an. Vermeiden Sie bei industriellen elektrischen Verlusten Angebote, die Ergebnisse versprechen, ohne Messpunkt und Betriebsfälle zu definieren.

7. Fazit

Um elektrische Verluste in industriellen Stromversorgungssystemen zu reduzieren, messen Sie zuerst, identifizieren Sie den physikalischen Verlustmechanismus und priorisieren Sie Korrekturmaßnahmen entsprechend dem Lebenszykluswert.

Kombinieren Sie Wartung, Optimierung von Leitern und Transformatoren, effiziente Motoren, Blindleistungskompensation und Oberschwingungsreduzierung nur dort, wo Messungen jede Maßnahme unterstützen. Legen Sie Abnahmetests fest und überwachen Sie weiterhin, während sich die Produktionsbedingungen ändern.

Beginnen Sie mit einer detaillierten Lastanalyse und übertragen Sie anschließend deren Ergebnisse in Gerätespezifikationen und messbare Verifizierungskriterien.
