Maximierung der industriellen Effizienz: Wie AHF und SVG moderne Herausforderungen der Spannungsqualität bewältigen

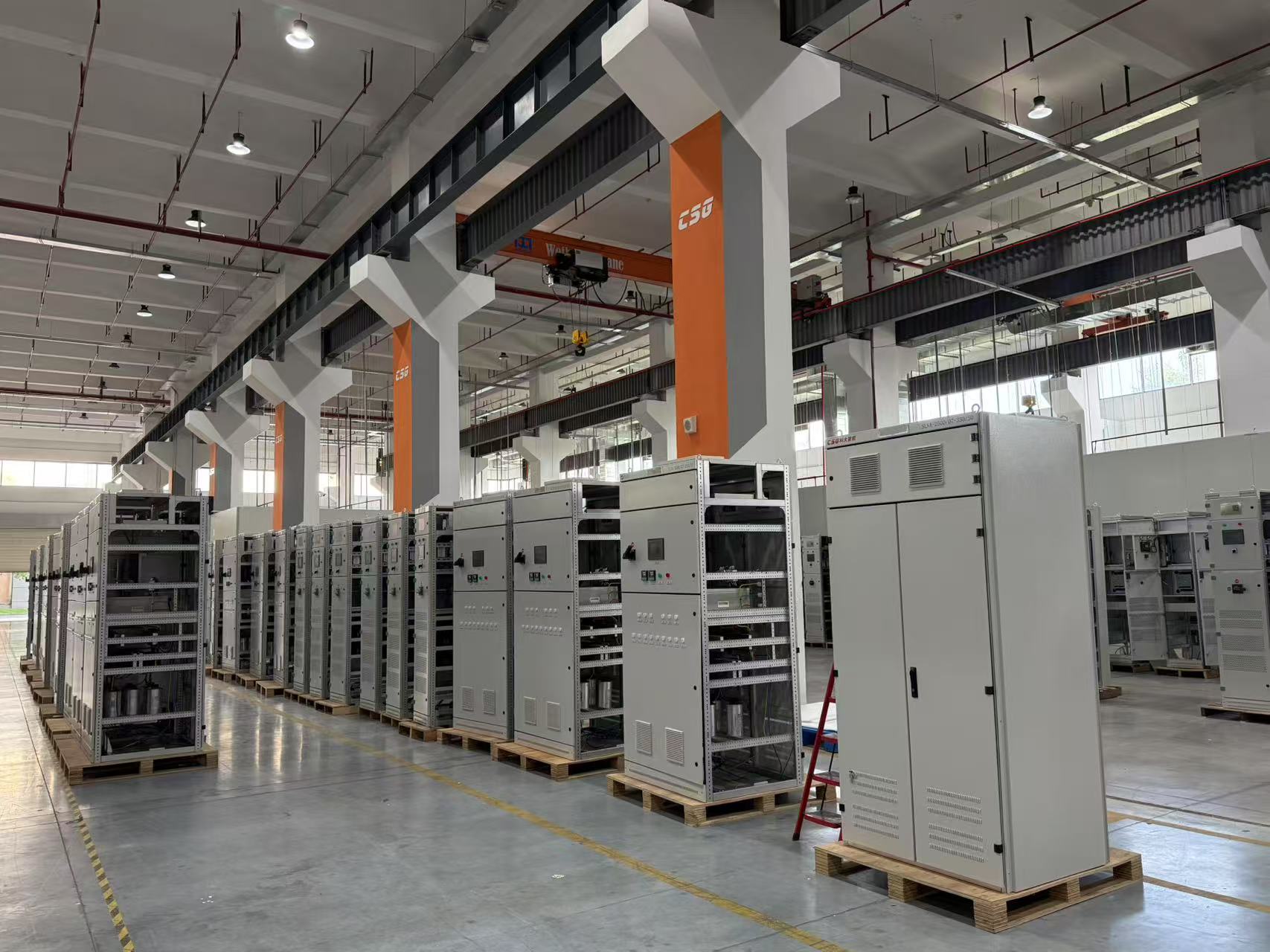

Industrielle Effizienzverluste sind nicht immer mechanischer Natur. Ein Werk kann alle Maschinen in einwandfreiem Zustand halten und dennoch Energie, Kapazität und Verfügbarkeit durch Oberschwingungen, Blindleistung und dreiphasige Stromunsymmetrien einbüßen, die nie auf einer Wartungscheckliste auftauchen.

Frequenzumrichter, gleichrichtergespeiste Geräte und schnell schaltende Elektronik steigern die Produktionseffizienz, machen das darunterliegende Netzwerk aber weniger tolerant. Dieser Artikel folgt dem üblichen Vorgehen von Ingenieuren: Ursache, Folge, Messung, Lösung, Auswahl und Grenzen.

Warum die industrielle Effizienz sinkt, während die Maschinen noch laufen

Oberwellenströme von nichtlinearen Lasten

Eine lineare Last zieht Strom in Form einer gleichmäßigen Sinuswelle, die mit der Spannung synchron verläuft; moderne Lasten hingegen nicht. Frequenzumrichter, USV-Gleichrichter, LED-Treiber, Induktionsheizgeräte und Schweißgeräte ziehen Strom in kurzen Impulsen, wobei ein Impuls die Summe vieler Frequenzen ist. Die Grundfrequenz verrichtet die nutzbare Arbeit; der Rest ist Oberwellenstrom einzelner Harmonischer – typischerweise der 5., 7., 11. und 13. Harmonischen sowie der darunter liegenden dreidimensionalen Harmonischen –, der Leiter- und Transformatorkapazität belegt, ohne nutzbare Arbeit zu leisten.

Blindleistung, die nicht kontrolliert wird

Motoren, Transformatoren und schwach belastete Antriebe benötigen Magnetisierungsstrom, um Magnetfelder aufzubauen.Blindleistungist zwar unerlässlich, erzeugt aber keinen nutzbaren Output und erhöht den Stromverbrauch bei gegebener Wirkleistung: Eine Anlage kann mit niedrigem Stromverbrauch betrieben werdenLeistungsfaktorDie Messgeräte zeigen dabei noch eine gesunde Wirkleistung an. Bei schnellen Laständerungen können die Stufen der Festkondensatoren nicht mehr folgen, und der Faktor driftet.

Dreiphasige Unsymmetrie und Nullstrom

Die Stromversorgung ist dreiphasig; ein Großteil der Verbraucher jedoch nicht. IT-Racks, Beleuchtungskreise, einphasige Ladegeräte und kleine Antriebe sind ungleichmäßig über die Phasen verteilt. Oberschwingungen dreier Ordnung – die 3., 9. und 15., also jedes ungerade Vielfache von drei – sind Nullstromkomponenten: Sie heben sich im Neutralleiter nicht auf, sondern addieren sich. Dieser tatsächliche Nullstrom im Neutralleiter wird oft unter der Annahme dimensioniert, dass sich symmetrische Phasen gegenseitig aufheben.

Die Folgen für das Pflanzenverteilungssystem

Diese Ströme erzeugen Wärme gemäß der gleichen I²R-Beziehung: Die Verluste steigen mit dem Quadrat des Effektivstroms, und der Oberwellenstrom erhöht den Effektivstrom, ohne die nutzbare Leistung zu erhöhen.

• Überhitzung von Transformator und Kabel: Wirbelstrom- und Streuverluste steigen mit der Frequenz stark an, sodass die Isolierung schneller altert als die auf dem Typenschild angegebene Lebensdauer.
• Überhitzung von Neutralleiter und Sammelschiene durch Nullstrom.
• Spannungsverzerrung (THDv) am Netzanschlusspunkt (PCC), was sich auf alle anderen Ladungen im Bus auswirkt.
• Resonanz: Eine bestehende Kondensatorbank bildet mit der Systeminduktivität einen Schwingkreis, der eine Oberwelle verstärkt, anstatt sie zu absorbieren und die Kondensatorsicherungen durchbrennen zu lassen.
• Fehlfunktionen wie das Auslösen von Schutzschaltern, SPS-Resets und Ausfallzeiten bei Leitungen, die normalerweise nicht überlastet sind.

Wie man vor der Kompensation misst

THDiDer Wert gibt Auskunft über das Ausmaß der Stromverzerrung; die einzelnen Oberschwingungsordnungen zeigen die Art der Oberschwingungen an, und der THDv-Wert verdeutlicht deren Auswirkungen auf die Spannungsverzerrung am Netzanschlusspunkt (PCC). Erfassen Sie den Wirk- und Verschiebungsleistungsfaktor, die Blindleistung in kvar und den Nullstrom im Neutralleiter. Messen Sie die Werte am Netzanschlusspunkt und an den Verteilerkästen, an denen die nichtlinearen Komponenten angeschlossen sind, nicht nur am Hauptanschluss. Die Lastdynamik ist ebenfalls relevant: Langsame und schnelle Lasten mit gleicher mittlerer Verzerrung benötigen unterschiedliche Betriebsmittel.

Die Platzierung der Stromwandler ist oft der Knackpunkt bei Projekten. Die Stromwandler, die ein Kompensationsgerät speisen, müssen den Laststrom messen, nicht den bereits korrigierten Strom. Andernfalls erkennt die Steuerung keinen Fehler und unternimmt nichts. Die Stromwandler werden lastseitig des zu korrigierenden Punktes platziert, und das Gerät wird parallel geschaltet, sodass es nur die fehlende Komponente liefert – dieselbe Regel gilt für …aktiver Oberwellenfilteroder einstatischer VariablengeneratorDie

So funktionieren AHF und SVG

Aktiver Oberwellenfilter (AHF)

EinAHFDie Echtzeit-Rauschunterdrückung des Stroms erfolgt durch Stromwandler. Diese erfassen die Last, ein digitaler Signalprozessor berechnet den Oberwellengehalt in jedem Zyklus, und ein Spannungszwischenkreis-Wechselrichter speist einen Kompensationsstrom mit entgegengesetzter Phase ein, wodurch die Oberwellen am Einspeisepunkt kompensiert werden. Die AHF-Produkte von YT Electric nutzen eine dreistufige Wechselrichtertopologie, die eine Sinuswelle genauer annähert als eine zweistufige Stufe und dabei geringere Schaltverluste aufweist. Dank der hohen IGBT-Schaltfrequenz kann das Gerät schnell wechselnden Lasten folgen, während die Ausgangsfilterung die Spannungsänderungsgeschwindigkeit (dv/dt) an den Wechselrichterklemmen begrenzt. Filterung, Blindleistungskompensation und Lastabgleich können in einem gemeinsamen Gehäuse untergebracht werden.

Statischer Variablengenerator (SVG)

EinSVGEs handelt sich um einen IGBT-basierten Wechselrichter, der Blindleistung stufenlos bereitstellt. Er misst den Blindstrom und speist oder nimmt innerhalb von Millisekunden genau die benötigte Menge an Blindleistung ein. Dabei hält er den Leistungsfaktor nahe eins und korrigiert Unsymmetrien, anstatt einzelne Kondensatorstufen zu schalten. Da er keine Kondensatorbank ist, kann er keinen Resonanzkreis mit dem Netz bilden – was üblicherweise bei schnell, zyklisch oder bereits verzerrten Lasten der Fall ist.

Hybrid- und andere Lösungen

Wenn ein Standort kontinuierlich große Mengen an Blindleistung benötigt, aber auch eine hohe Geschwindigkeit erforderlich istHybride Blindleistungskompensationkombiniert Thyristor-geschaltete Kondensatorstufen (TSC) für die Blindleistungsberechnung mit einer SVG zur Feinjustierung. Verstimmte passive Filter und Netzdrosseln eignen sich für stabile Lasten, die von einer Oberwellenfamilie dominiert werden.aktiver LastverteilerZiel sind Ungleichgewicht und neutrale Erwärmung.

AHF vs. SVG vs. Passivfilter vs. Netzreaktor vs. Hybrid

Lesen Sie den Vergleich im Zusammenhang mit einem gemessenen Lastprofil, nicht isoliert.

Auswahlmatrix für Ingenieure

Ein erster Durchgang, der durch eine Vor-Ort-Besichtigung bestätigt werden soll, anhand der fünf Fragen, die über das Gerät entscheiden: Last, Oberwellenprofil, Blindleistungsbedarf, Dynamik und Umgebung.

Einschränkungen: Wo die aktive Vergütung endet

• Restverzerrung.Ein AHF eliminiert alles, was er innerhalb seiner aktuellen Nennleistung messen kann; darüber hinaus müssen die verbleibenden Oberschwingungen nach der Inbetriebnahme erneut gemessen werden.
• Oberschwingungen im vorgelagerten Bereich.Störungen durch andere Kunden am selben Zuleitungsnetz können in Ihrer Netzleitstelle nicht beseitigt werden.
• Die Resonanz muss weiterhin gesteuert werden.Die aktive Kompensation führt nicht zu einer Verstimmung einer bestehenden Kondensatorbank.
• Die Dimensionierung erfolgt lastbasiert, nicht transformatorbasiert;Die Größenangabe anhand des Typenschilds ist in beide Richtungen falsch.
• Kein Gerät gleicht einen zu geringen Kabelquerschnitt aus.mangelhafte Anschlüsse oder ein überlasteter Neutralleiter.
• Die Rückzahlung ist standortspezifisch.Die Einsparungen ergeben sich aus geringeren Verlusten, freigesetzten Kapazitäten und vermiedenen Strafen; eine realistische Zahl erfordert daher Ihre eigenen Daten.

Häufig gestellte Fragen

Wie wähle ich zwischen einer AHF- und einer SVG-Datei?

Die Wahl des Systems richtet sich nach der Art der zu korrigierenden Störung. Stromverzerrungen und einzelne Oberschwingungen erfordern einen AHF; dynamische Blindleistung, die sich mit der Last ändert, erfordert einen SVG. Anlagen mit beiden Störungen verwenden ein kombiniertes Gehäuse oder ein Hybridsystem.

Was sollte ich messen, bevor ich einen Filter auswähle?

Erfassen Sie THDi und die einzelnen Oberschwingungsordnungen, THDv am Netzanschlusspunkt (PCC), Wirk- und Verschiebungsleistungsfaktor, Blindleistung in kvar, Nullstrom und die Laständerungsgeschwindigkeit. Dimensionierung anhand des gemessenen Laststroms, nicht anhand der Transformatornennleistung.

Wo sollten die CTs platziert werden?

Die Stromwandler messen den Laststrom auf der Lastseite des zu korrigierenden Punktes. Der AHF oder SVG ist parallel geschaltet, sodass er nur den fehlenden Oberwellen- oder Blindstrom einspeist. Messen die Stromwandler stattdessen den korrigierten Strom, erkennt die Steuerung keinen Fehler und das Gerät bleibt im Leerlauf.

Welchen Wartungsaufwand und welche Kapitalrendite kann ich erwarten?

Aktive Geräte benötigen eine saubere Luftzirkulation und regelmäßige Überprüfung von Lüftern, Filtermedien und Kühlkanälen; auch Hybridkondensatoren benötigen regelmäßige Funktionsprüfungen der Kondensatoren. Die Rendite hängt von Ihrem Tarif, der Strafgebührenstruktur, dem Lastprofil und den Betriebsstunden ab; berechnen Sie sie daher anhand Ihrer eigenen Messdaten.

Nächster Schritt

Beginnen Sie mit einer Netzqualitätsanalyse am Netzanschlusspunkt (PCC) und an den wichtigsten nichtlinearen Lastverteilern. Anschließend wählen Sie das Gerät passend zum Oberwellenprofil, dem Blindleistungsbedarf, der Lastdynamik und dem verfügbaren Platz aus. YT Electric liefert AHF-, SVG- und Hybrid-Geräte.StromqualitätLösungen für industrielle Anwendungen und Versorgungsunternehmen.

Senden Sie uns Ihre Messergebnisse – Oberschwingungsordnungen, kvar und Lastprofil – und unser Ingenieurteam wird sich darum kümmern.Überprüfen Sie Ihre Stromqualitätsdaten.und die richtige Konfiguration für Ihre Anlage empfehlen.
