YTPQC-AHF Aktiver Oberschwingungsfilter in Bahn und U-Bahn

Problem mit der Stromqualität

Bis Ende 2020 erreichte die Betriebsleistung der chinesischen Eisenbahn 146.000 Kilometer und die Betriebsleistung der Hochgeschwindigkeitsbahn 37.900 Kilometer und lag damit weltweit an erster Stelle. Traktionstransformatoren für Hochgeschwindigkeitsbahnen verwenden im Allgemeinen eine 12- oder 24-Puls-Gleichrichtung, die 11. und 13. Harmonische erzeugt; Zu den Lasten von Stromverteilungstransformatoren gehören hauptsächlich Wechselrichter, USV, Aufzüge, Beleuchtung usw., die 3., 5., 7. und 11. Harmonische erzeugen. , 13. Harmonische.

Gefahren und Einfluss

Da das Transportstromnetz eine große Anzahl nichtlinearer Geräte enthält, wird eine große Anzahl von Oberschwingungen erzeugt, wenn das Gerät läuft. Wenn der Oberwellengehalt des Stromnetzes hoch ist, wird dies dem Transportstrom und dem Beleuchtungssystem gewissen Schaden zufügen.

• Lassen Sie die Relaisschutzausrüstung und die automatischen Geräte im Stromsystem versagen oder verweigern Sie den Betrieb, wodurch der sichere Betrieb des Stromnetzes direkt gefährdet wird und in schweren Fällen ein Zusammenbruch des Systems und Stromausfälle des Benutzers verursacht werden.
• Dies führt zu zusätzlichen Verlusten und Wärme an verschiedenen elektrischen Geräten und erhöht gleichzeitig die Vibrationen und Geräusche des Motors und des Transformators.
• Oberwellenströme stören das Kommunikationssystem und verringern die Übertragungsqualität des Signals.
• Erhöhen Sie die Möglichkeit von Resonanzen im Netz, was zu einer Gefahr durch Überstrom oder Überspannung führt.
• Lassen Sie das Kondensator-Blindleistungskompensationsgerät eine Oberschwingungsverstärkung erzeugen, den Kondensator beschädigen oder sogar explodieren lassen.

YT Power Quality-Lösungen

Das Transportstromverteilungssystem besteht hauptsächlich aus der 3., 5., 7., 11. und 13. Oberwelle, die dem Stromsystem großen Schaden zufügen und mit aktiven Oberwellenfiltern behandelt werden müssen. Das Active Harmonic Filter -Gerät verwendet fortschrittliche leistungselektronische Technologie, um die Oberschwingungen im Stromnetz in Echtzeit zu erkennen, und erzeugt einen inversen Kompensationsstrom durch den Wandler, um die Oberschwingungen im Stromnetz dynamisch herauszufiltern.

Beispiele für Projektlisten

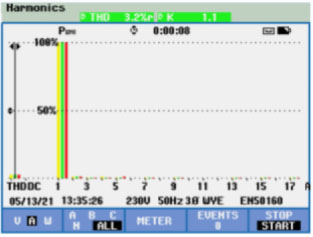

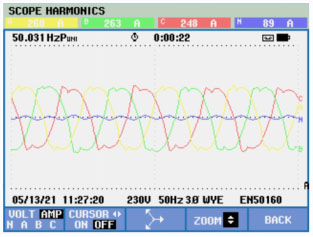

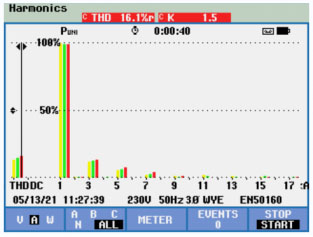

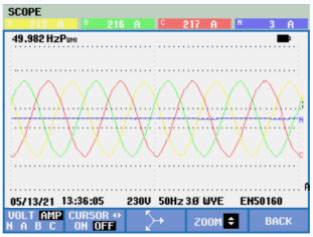

In einer U-Bahnlinie in Shanghai wurde aufgrund der großen Oberschwingungen vor Ort ein 100-A- Aktiv -Oberwellenfilter zur Kontrolle der Oberschwingungen installiert , um den normalen Betrieb der Kondensatoren im Blindleistungskompensationsschrank vor Ort sicherzustellen . Nach der Behandlung wurde das harmonische Problem vor Ort deutlich verbessert und die Stromverzerrungsrate wurde von etwa 16 % auf etwa 3 % reduziert.
