Ungleichgewicht des 3-Phasen-Laststroms
In Dreiphasensystemen ist die Stromunsymmetrie definiert als die maximale Abweichung eines beliebigen Phasenstroms vom Durchschnitt dividiert durch den Durchschnittsstrom. Ein Stromungleichgewicht kann aufgrund von Gründen auftreten, die in der Kontrolle des Endbenutzers liegen oder außerhalb der Kontrolle des Endbenutzers liegen. Einige der Gründe für Stromungleichgewicht (oder Ungleichgewicht) sind:
Die Stromunsymmetrie führt zu einer Erwärmung der Statorwicklungen, da ein höherer Strom erforderlich ist, um das gleiche Gesamtdrehmoment bereitzustellen. Typischerweise verursacht 1 % Spannungsunsymmetrie 5 % Stromunsymmetrie, was zu einem Temperaturanstieg von 10 ÅãC führt, was wiederum die Lebensdauer der Motorwicklungen halbiert.
Die Stromunsymmetrie führt zu einer oszillierenden Drehmomentabgabe des Motors – was zusätzliche Belastungen für Wellen, Kupplungen und Scherstifte bedeutet.

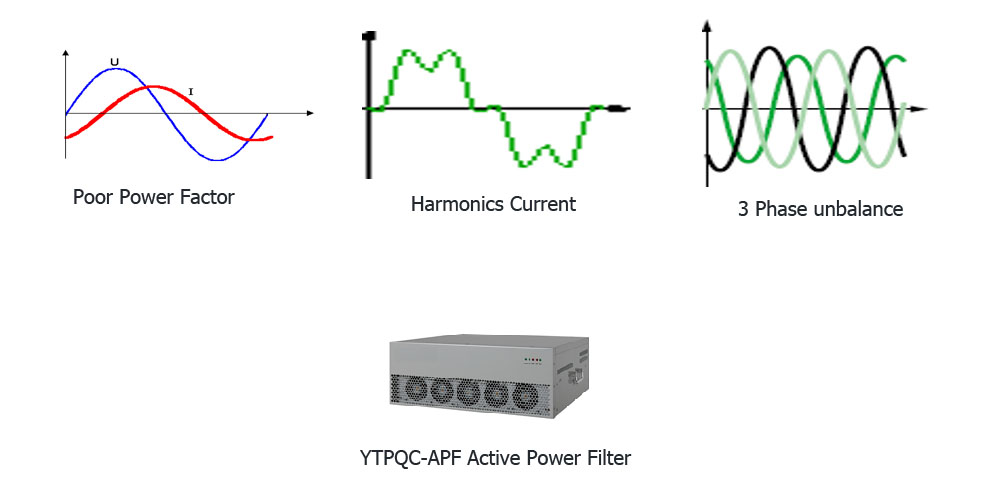

Schlechter Leistungsfaktor
Oberschwingungsstrom
Oberschwingungsströme erhöhen die Verluste in den Leitern und Transformatoren des Stromversorgungssystems und fügen der Stromkette Wärme hinzu, die die Strom- und Kühlkosten in die Höhe treibt.
Die durch Oberschwingungen erzeugte Wärme kann Ausfallzeiten verlängern, indem sie vorzeitige Geräteausfälle oder Fehlfunktionen, überhitzte Kabel und andere Hardwareprobleme verursacht, einschließlich Fehlfunktionen des Generatorumschalters und der Steuerung.
Oberschwingungen können die Lebensdauer elektrischer Geräte verkürzen und Unternehmen dazu zwingen, früher als nötig Ersatzgeräte zu kaufen. Sie können Rechenzentrumsmanager auch dazu zwingen, erhöhte Erwärmung und Verzerrung durch Investitionen in überdimensionierte Generatoren, Neutralleiter und Transformatoren auszugleichen.
Energieversorger müssen die durch Oberschwingungen verursachte Verschwendung durch den Einsatz zusätzlicher Erzeugungskapazitäten kompensieren. Aus diesem Grund und um Oberschwingungsbelastungen vorzubeugen, bestrafen viele Energieversorger Kunden, die die durch den IEEE-519-Standard definierten Verzerrungsgrenzen überschreiten. Darüber hinaus bestrafen viele Energieversorger Kunden mit einem Leistungsfaktor unter 0,9.
Phasenunsymmetrien und hohe harmonische Spannungen und Ströme können dazu führen, dass Stromzähler um bis zu 20 Prozent ungenaue Zahlen anzeigen.
YTPQC-APF Active Power Filter: Bestes Power Quality Control Device
Aktive YTPQC-APF-Leistungsfilter sind leistungselektronische Geräte, die der Verbesserung der Qualität der elektrischen Energie und der Effizienz ihrer Nutzung dienen.
YTPQC-APF kompensiert Stromoberschwingungen durch Einspeisung gleicher, aber entgegengesetzter Oberschwingungskompensationsströme. In diesem Fall arbeitet der Shunt Active Power Filter als Stromquelle, die die von der Last erzeugten harmonischen Komponenten einspeist, jedoch um 180 Grad phasenverschoben. Dadurch werden im Laststrom enthaltene Anteile von Oberschwingungsströmen durch die Wirkung des aktiven Filters ausgelöscht und der Quellenstrom bleibt sinusförmig und in Phase mit der jeweiligen Leiter-Erdleiter-Spannung. Dieses Prinzip ist auf jede Art von Last anwendbar, die als Oberschwingungsquelle angesehen wird. Darüber hinaus kann YTPQC- APF auch den Lastleistungsfaktor und die 3-Phasen-Unsymmetrie kompensieren.
Bei Anfragen wenden Sie sich bitte an sales@yt-electric.com
