Dreistufiger AHF verhindert Kondensatorausfälle in VFD-Anlagen

Dreistufiger AHF stoppt Kondensatorausfälle in VFD-Anlagen

Kondensatorbänke können unter VFD-Oberschwingungslasten ausfallen. Erfahren Sie, wie ein dreistufiger aktiver Oberschwingungsfilter THDi reduziert und den Schutz von Kondensatorbänken unterstützt.

Ein wiederkehrendes Problem in VFD-Anlagen sieht so aus: Kondensatorbänke fallen trotz Austausch wiederholt aus. Die Kondensatoren sind möglicherweise nicht die eigentliche Ursache. Nichtlineare Lasten können Oberschwingungsströme der 5., 7., 11. und höherer Ordnung in den gemeinsamen Bus einspeisen, wodurch Kondensatorstrom und thermische Belastung steigen.

Dieses Risiko tritt in Textilfabriken, Kunststoff-Extrusionslinien, HVAC-Anlagen, Wassersystemen und anderen Einrichtungen mit sich schnell ändernden nichtlinearen Lasten auf. Eine feste passive Lösung kann einem sich ändernden Oberschwingungsspektrum möglicherweise nicht folgen, und eine falsch abgestimmte Kondensatorbank kann Resonanzen verstärken.

YTPQC-AHFmisst den Oberschwingungsstrom und speist einen gleich großen entgegengesetzten Kompensationsstrom ein. Bei korrekter Auslegung, Installation und Inbetriebnahme kann das System THDi am PCC reduzieren und Transformatoren, Kabel, Schaltanlagen und Kondensatorbänke vor Oberschwingungsbelastungen schützen.

Warum 3-Level-Topologie

Ein 2-Level-Wechselrichter schaltet jeden IGBT über die gesamte DC-Busspannung. Hohe dv/dt-Belastungen beanspruchen die Motorisolierung, erzeugen EMI und erhöhen die Schaltverluste. Bei 45 °C Umgebungstemperatur — üblich in elektrischen Räumen im Nahen Osten und in Südostasien — verschwindet die thermische Reserve.

Eine 3-Level-Topologie teilt den DC-Bus und erzeugt einen Neutralpunkt. Jeder IGBT schaltet mit der halben Spannung. dv/dt sinkt um ungefähr 50 %. Die Ausgangswelligkeit nimmt ab. Die Filterinduktivität wird kleiner. Das Modul arbeitet bei 45 °C mit voller Last ohne Leistungsreduzierung.

In heißen elektrischen Räumen ist die thermische Auslegung ebenso wichtig wie die Strombelastbarkeit. Eine dreistufige Topologie reduziert die Spannungsbelastung jedes Schaltgeräts und kann die Qualität der Ausgangswellenform sowie die thermische Reserve verbessern. Bestätigen Sie immer die Leistungsreduzierungskurve des Herstellers für das tatsächliche Gehäuse, die Höhe, die Belüftung und die Umgebungstemperatur.

Vergleich der 2-Level- und 3-Level-Topologie

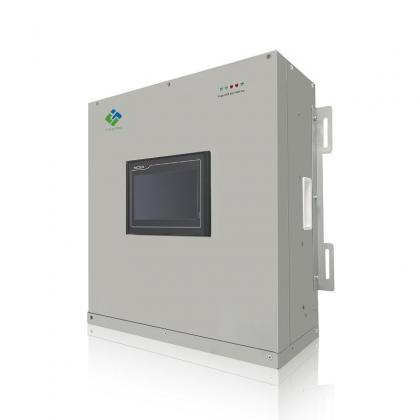

Aktiver Oberschwingungsfilter YTPQC-AHF

Auslegung des AHF

Beginnen Sie mit dem Oberschwingungsspektrum, nicht mit dem gesamten Laststrom. Zwei identische 500-kVA-Transformatoren können unterschiedliche AHF-Nennwerte benötigen.

Messen Sie THDi und das einzelne Oberschwingungsspektrum mit einem geeigneten Netzqualitätsanalysator über einen repräsentativen Produktionszyklus. Legen Sie den AHF anhand des gemessenen Oberschwingungsstroms, der erforderlichen Restverzerrung, der Hintergrundspannungsverzerrung, der Position der Stromwandler, der Lastvielfalt und der Umgebungsbedingungen aus. Berücksichtigen Sie eine vereinbarte Erweiterungsreserve und überprüfen Sie die Einhaltung am PCC nach der Inbetriebnahme.

Auswahltabelle für YTPQC-AHF

YTPQC-AHF-Module können parallel betrieben werden, sodass die Kapazität erweitert werden kann, wenn die Last wächst.

Bestätigen Sie die unterstützte Modulkombination, die Schaltschrankkapazität und die Steuerungsarchitektur für das ausgewählte Modell.

FAQ

F: Funktioniert es mit vorhandenen Kondensatorbänken?

A: Ja. Der AHF übernimmt die dynamische Oberschwingungskompensation. Die Kondensatorbank liefert die stationäre Blindleistung. Installieren Sie Verdrosselungsdrosseln an der Kondensatorbank, um eine Verstärkung von Oberschwingungen zu verhindern.

F: Ist eine Anlagenabschaltung erforderlich?

A: Normalerweise erfordern nur der neue Abgang und die Installation der Stromwandler eine Freischaltung, aber der genaue Umfang der Abschaltung hängt vom Einlinienschaltbild und den Sicherheitsverfahren vor Ort ab. Die Inbetriebnahme sollte unter repräsentativen Lastbedingungen abgeschlossen werden.

F: Typische Amortisationsdauer?

A: Die Amortisation hängt von Versorgungsstrafen, vermiedenen Ausfallzeiten, Ersatzkosten für Kondensatoren und Schütze, Energieverlusten und Wartung ab. Verwenden Sie die Rechnungen des Kunden und gemessene Betriebsdaten anstelle einer allgemeinen Amortisationsangabe.

F: Erforderliche Wartung?

A: Befolgen Sie das Produkthandbuch und berücksichtigen Sie die Standortbedingungen. Typische Arbeiten umfassen die Reinigung von Filtern, die Prüfung von Lüftern und Klemmen, die Überprüfung von Alarmen und die Verifizierung der Kompensationsleistung. Wartungsintervalle variieren je nach Staub, Temperatur und Betriebsstunden.

Fazit

Oberschwingungen treten als störende Auslösungen, heiße Neutralleiter und defekte Kondensatoren auf. Ein aktiver Oberschwingungsfilter mit 3 Ebenen korrigiert sie direkt an der Quelle — bevor sich Schäden über den Transformator, Kabel und die Schaltanlage ausbreiten. Er ermöglicht elektrischen Anlagen, bei ihrer vorgesehenen Temperatur und Lebensdauer zu arbeiten.

Mehr erfahren

Entdecken Sie Produktspezifikationen und Anwendungshinweise von YT Electric: https://www.ytelect.com/active-harmonic-filter-ahf_p14.html

Referenz: IEEE 519-2022, IEEE-Standard zur Oberschwingungsregelung in elektrischen Energiesystemen: https://standards.ieee.org/ieee/519/10677/

Benötigen Sie eine standortspezifische Lösung? Teilen Sie Ihr Einliniendiagramm, Ihre Lastliste, den gemessenen Leistungsfaktor, THDi/TDD-Daten und Umgebungsbedingungen mit YT Electric. Unsere Vertriebsingenieure können die Daten prüfen und einen technischen Vorschlag erstellen.
