Aktiver Oberwellenfilter: Verlängert die Lebensdauer des Transformators

Ein 480-V-Transformator, der innerhalb der auf dem Typenschild angegebenen kVA-Werte betrieben wird, kann eine ungewöhnliche Temperaturerhöhung aufweisen, wenn Frequenzumrichter, USV-Gleichrichter und Schaltnetzteile hohe Oberwellenströme in seine Sekundärschiene einspeisen. Der Transformator führt dann nicht nur den nutzbaren Grundstrom, sondern auch über Stunden hinweg verzerrte Ströme durch seine Wicklungen, Anschlüsse und den Neutralleiter.

EinAktiver OberwellenfilterDas System misst den Laststromverlauf und speist einen Kompensationsstrom mit entgegengesetztem Oberwellengehalt ein. In Verbindung mit einer korrekten thermischen Überprüfung des Transformators reduziert es die Oberwellenkomponente, die zu zusätzlichen Kupferverlusten, Streuverlusten und lokaler Erwärmung führt. Es erhöht nicht die Nennleistung des Transformators; es eliminiert einen Belastungsmechanismus, der die thermische Reserve verbraucht.

Warum die aktive Oberwellenfiltersteuerung Transformatoren schützt

Die Erwärmung des Transformators beginnt mit dem Stromfluss. Der Grundlaststrom erzeugt die erwarteten Wicklungsverluste, aber der Oberwellenstrom erhöht den Effektivwert des Stroms und verändert die Verteilung der Verluste in den Leitern und Bauteilen.

Die Kupferverluste folgen dem $I^2R$-Verhältnis, daher führt ein höherer Effektivstrom zu einer überproportionalen Wärmeentwicklung. Höherfrequente Oberwellenströme erhöhen zudem Wirbelstrom- und Streuverluste; das Ergebnis hängt von der Transformatorkonstruktion, dem Frequenzspektrum und der Temperatur ab, nicht allein vom THDi.

Dreifache Harmonische – die 3., 9. und 15. – sind Nullkomponenten in Drehstromsystemen mit vier Leitern. Sie addieren sich zum Neutralleiter anstatt sich aufzuheben, sodass nichtlineare einphasige Lasten die Neutralleiteranschlüsse überhitzen können, selbst wenn die Phasenbelastung akzeptabel erscheint.

Wiederholte hohe Temperaturen beschleunigen die Alterung der Isolierung, und Temperaturwechsel können Verbindungen lockern. Eine Oberwellenanalyse sollte Wellenformdaten mit dem Risiko von Hotspots in Verbindung bringen und den THDi-Wert nicht nur als Grenzwert für die Einhaltung von Vorschriften betrachten.

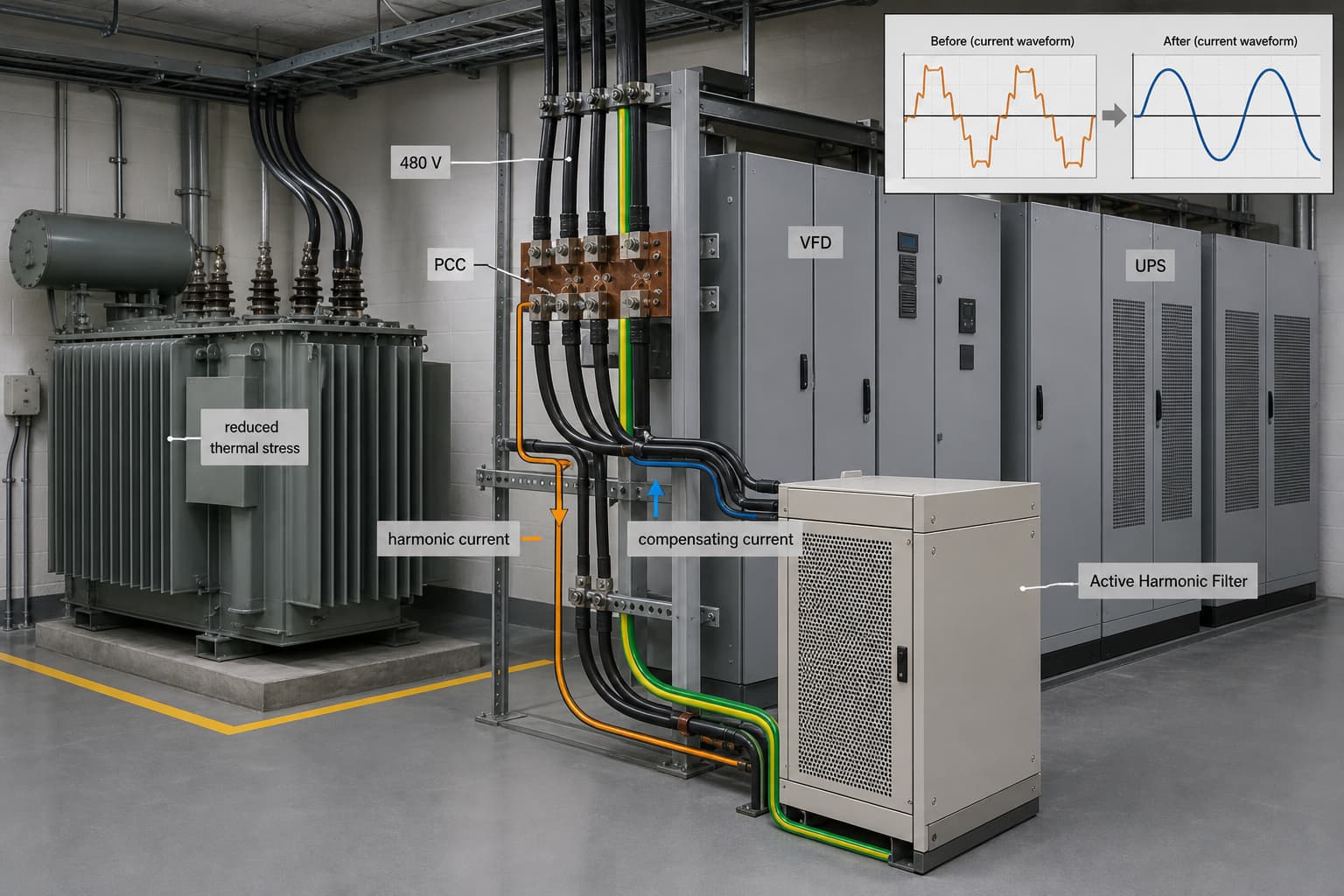

A480-V-Industrietransformator zur Versorgung von VFD- und USV-Lasten, mit einem parallel am PCC angeschlossenen aktiven Oberschwingungsfilter.

Die Verlustmechanismen, die die Selektion berücksichtigen muss

Ein AHF ist eine parallelgeschaltete Stromquelle, kein Reihenimpedanzgerät. Stromwandler erfassen den Last- oder Zuleitungsstrom; die Steuerung trennt ausgewählte Oberwellenordnungen und veranlasst den Wechselrichter zur Einspeisung eines gleich großen, entgegengesetzten Kompensationsstroms. Der vorgelagerte Transformator liefert dadurch eine Stromwellenform, die näher an der Grundkomponente liegt.

Die SPWM-Modulation bestimmt, wie genau der Wechselrichter den Referenzstrom nachführt. Schnelle Abtastung und stabile Stromregelung sind bei Lastwechseln des Frequenzumrichters wichtig; die Auswahl sollte Oberwellenordnung, Stromwandlerplatzierung, Phasenfolge und Funktionspriorität bei begrenzter Kapazität berücksichtigen.

Eine 3-stufige Topologie ermöglicht kleinere Spannungsschritte als ein vergleichbarer 2-stufiger Wechselrichter und reduziert so die dv/dt-Belastung der Schaltelemente und Filterkomponenten. Überprüfen Sie die Schaltfrequenz, die Halbleiter-Sperrschichttemperatur, die Belüftung und die Leistungsreduzierung der Ausgangsleistung unter den tatsächlichen Umgebungsbedingungen.

Bei 45 °C können Gehäuselufttemperatur, Staubbelastung und Paneelabstand die Dauerleistung beeinflussen. Fragen Sie den Hersteller nach der Nennleistung unter Volllast bei dieser Umgebungstemperatur; Schaltverluste von IGBTs oder SiC-MOSFETs, magnetische Verluste und die Lüfterleistung führen zu einem Anstieg der internen Temperatur.

Tabelle A: Vergleich der Technologien zur Oberwellenreduzierung

Die Kapazität ist ein aktuelles Budget, kein THDi-Prozentsatz.

Die AHF-Kapazität wird in Ampere angegeben, da das Gerät einen tatsächlichen Kompensationsstrom einspeist. Phasenstrom, Spektrum, Tastverhältnis, Neutralleiterstrom, Spannung, Kurzschlussstrom und zukünftige Lastzunahmen sind zu erfassen; der Filter ist für Oberwellenstrom zuzüglich definierter Zuwachs- und Temperatur-Derating-Reserve auszulegen.

Der THDi-Wert bezieht sich auf den Grundstrom, daher können identische Prozentwerte sehr unterschiedliche Oberwellenstromanforderungen darstellen. Ein schwach belasteter Bus kann einen hohen THDi-Wert, aber einen geringen Bedarf aufweisen, während ein stark belasteter Bus mit niedrigerem THDi-Wert einen größeren Filter erfordern kann. Verwenden Sie die Oberwellenstromangaben zusammen mit den thermischen Daten des Transformators.

Definieren Sie den Oberwellenbedarf, bevor Sie AHF-Kapazität für Blindstrom reservieren. Verwenden Sie SVG, wenn die dynamische Blindleistungskompensation überwiegt; erwägen Sie STATCOM für die Mittelspannungsstabilisierung außerhalb des Niederspannungsbereichs von AHF.

Tabelle B: Auswahlmatrix für die Transformator-Oberschwingungserwärmung

Repräsentatives nordamerikanisches 480-V-Rechenzentrumsgehäuse

Betrachten wir eine typische Erweiterung eines industriellen Rechenzentrums in Nordamerika, kein namentlich genanntes Kundenprojekt. Ein 480-V-Trockentransformator versorgte USV-Gleichrichter, IT-Netzteile und Frequenzumrichter des Kühlsystems. Als Betriebsprobleme wurden steigende Temperaturen im Transformatorraum und wiederholte Bedenken hinsichtlich der Neutralleitertemperatur bei hoher IT-Last geäußert.

Das Team erfasste Phasen- und Neutralleiterstrom, Spannungsverzerrung, Spektrum, Lastprofil, Transformator-Temperaturverlauf und USV-Betriebsarten am Netzanschlusspunkt (PCC). USV-Filter- oder Bypass-Betriebsarten und die Frequenz des Frequenzumrichters können das Spektrum verändern, daher lässt sich aus einer einzelnen Messung kein Auslegungsbetriebszustand ableiten.

Zur Minderung der Störungen wurde ein aktiver Vierleiter-Oberschwingungsfilter am 480-V-Bus eingesetzt, wobei Stromwandler den nichtlinearen Laststrom maßen. Die Überprüfung umfasste die Zuweisung von Kapazität zu dominanten Oberschwingungsordnungen und Nullstrom sowie die Bewertung der verbleibenden Blindleistungskapazität und der Kompatibilität mit der USV, der Transformatorimpedanz, den Schutzeinrichtungen und der Neutralleiteranordnung.

Ohne einen verifizierten Projektprüfbericht bleibt das Ergebnis nach der Installation eine Abnahmevoraussetzung: geringere Oberwellenströme im Zulauf und niedrigere Neutralleiterströme aufgrund von Triplen-Effekten sowie ein stabiler Transformator-Temperaturverlauf bei angepasster Last und Umgebungsbedingungen. Die Inbetriebnahme sollte zudem die geltenden Anforderungen der IEEE 519 und des lokalen Energieversorgungsunternehmens am Netzanschlusspunkt (PCC) bestätigen.

Häufig gestellte Fragen

Wie sollte ein AHF dimensioniert werden, um einen Transformator zu schützen?

Beginnen Sie mit dem gemessenen Oberwellenstrom in Ampere, nicht nur mit dem THDi. Berücksichtigen Sie den erforderlichen Betriebszyklus, zukünftige nichtlineare Laststeigerungen, den erforderlichen Neutralleiterstrom, die Reduzierung der Leistung bei Umgebungstemperatur und die Regelungsfunktionen, die möglicherweise Kapazität teilen. Vergleichen Sie anschließend die verbleibenden Transformatorverluste und das Risiko von Überhitzung mit den Oberwellenbelastungsrichtlinien des Transformatorherstellers.

Ist für die Installation von AHF ein Herunterfahren des Systems erforderlich?

Anschlussarbeiten an der Verteilerschiene erfordern in der Regel ein genehmigtes Trennverfahren. Durch vorgefertigte Schaltschränke, optimierte Kabelführung, Vorbereitung der Stromwandler und abgestimmte Schutzmaßnahmen lässt sich die Ausfallzeit verkürzen. Elektrische Verbindungen an einer unter Spannung stehenden Verteilerschiene dürfen jedoch nur dann hergestellt werden, wenn dies durch die geltenden Sicherheitsvorschriften des Standorts ausdrücklich gestattet ist.

Kann ein AHF mit Kondensatorbatterien, USV-Anlagen und Generatoren betrieben werden?

Das ist möglich, sofern die technische Überprüfung Resonanz, Steuerungsinteraktion, Generatorimpedanz, USV-Betriebsarten, Schutzeinstellungen und den Standort des Netzanschlusspunkts (PCC) umfasst. Ein AHF ist kein Ersatz für die Behebung eines Resonanzproblems in einer Kondensatorbank oder eines zu kleinen Neutralleiters.

Welche Wartungsarbeiten sollten die Beschaffungsteams einplanen?

Planen Sie regelmäßige Inspektionen von Luftfiltern, Ventilatoren, Anschlüssen, Stromwandlerverbindungen, Alarmen, Steuerungsprotokollen und der Gehäusetemperatur. In heißen oder staubigen Räumen sollten die Wartungsintervalle den tatsächlichen Verschmutzungs- und Betriebsbedingungen und nicht einem allgemeinen Kalender folgen.

Fazit: Schützen Sie die thermische Reserve, bevor sie zum Versagen führt.

Ein aktiver Oberwellenfilter trägt zur Verlängerung der Lebensdauer des Transformators bei, indem er den Oberwellenstrom reduziert, der überschüssigen Strom verursacht.²R$-Verluste, Wirbelstromverluste, Neutralleitererwärmung und wiederholte thermische Belastung. Das korrekte Ergebnis wird durch messbasierte Dimensionierung, Vierleiteranalyse bei Vorhandensein von Oberschwingungen dritten Grades, Überprüfung der Volllastfähigkeit bei 45 °C (sofern zutreffend) und Inbetriebnahme unter entsprechenden Lastbedingungen erzielt.

YT Electric unterstützt die Bewertung durch Oberwellenspektrumanalyse, Berechnung der AHF-Kapazität, Topologiebewertung und Integrationsprüfungen für Transformatoren, USV-Anlagen, Kondensatorbatterien, Frequenzumrichter, SVG-Geräte und generatorgestützte Sammelschienen. Für eine fundierte Empfehlung senden Sie uns bitte das einpolige Schaltbild, die Transformatordaten, das Lastprofil und verfügbare PQ-Messwerte.
