Lösung für den Ausfall von Kondensatorbänken: Wann SVG, AHF oder ein Hybridsystem eingesetzt werden sollte

Lösung für den Ausfall von Kondensatorbänken:

Wann SVG, AHF oder ein Hybridsystem verwendet werden sollte

Erfahren Sie, warum Kondensatorbänke unter Oberschwingungslasten ausfallen und wann ein SVG, AHF oder Hybridsystem für einen stabilen Leistungsfaktor und geringere Verzerrungen eingesetzt werden sollte.

Oberschwingungsströme können die Alterung des Kondensatordielektrikums beschleunigen, Transformatorverluste erhöhen und zu Fehlauslösungen beitragen. Gleichzeitig kann ein sich schnell ändernder Blindleistungsbedarf einen instabilen Leistungsfaktor und wiederholtes Schalten der Kondensatorbank verursachen.

Dies sind verwandte, aber unterschiedliche Probleme der Stromqualität. Ein statischer Var-Generator (SVG) bietet eine schnelle Blindleistungskompensation und Leistungsfaktorkorrektur. Ein aktiver Oberschwingungsfilter (AHF) zielt auf Oberschwingungsströme ab. Wenn beide Probleme auftreten, ist eine koordinierte SVG/AHF- oder geprüfte Hybridlösung normalerweise die sicherere technische Wahl.

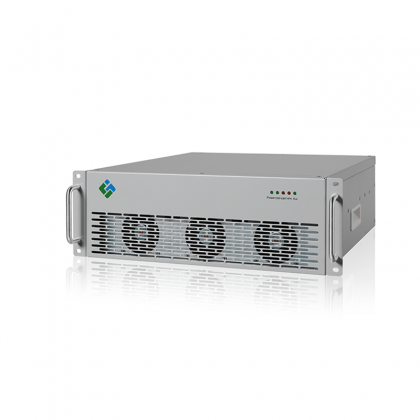

YTPQC-SVG statischer Var-Generator für die dynamische Blindleistungskompensation

Warum Kondensatorbänke unter Oberschwingungslasten ausfallen

Die kapazitive Reaktanz sinkt mit steigender Frequenz. Bei Oberschwingungsfrequenzen kann eine Kondensatorbank daher mehr Strom aufnehmen als erwartet, insbesondere in Systemen mit Frequenzumrichtern, USV-Anlagen, Gleichrichtern oder anderen nichtlinearen Lasten. Der zusätzliche Strom erhöht die dielektrischen Verluste und die Betriebstemperatur, wodurch die Lebensdauer der Kondensatoren verkürzt werden kann.

Oberschwingungsstrom erhöht auch die Kupfer- und Wirbelstromverluste von Transformatoren. Die tatsächlichen Auswirkungen hängen vom Oberschwingungsspektrum, der Belastung, der Transformatorauslegung, der Belüftung und der Umgebungstemperatur ab. Eine Messung der Stromqualität ist zuverlässiger als die Schätzung der Auswirkungen allein anhand von Typenschilddaten.

IEEE 519-2022 legt Ziele für die stationäre Spannungs- und Stromverzerrung am gemeinsamen Kopplungspunkt (PCC) fest. Die Einhaltung sollte anhand gemessener Daten und der geltenden Systemspannung sowie des Kurzschlussverhältnisses bewertet werden. Passive Filter können bei stabilen Oberschwingungsspektren gut funktionieren, aber wechselnde Lasten erfordern häufig einen aktiven oder hybriden Ansatz.

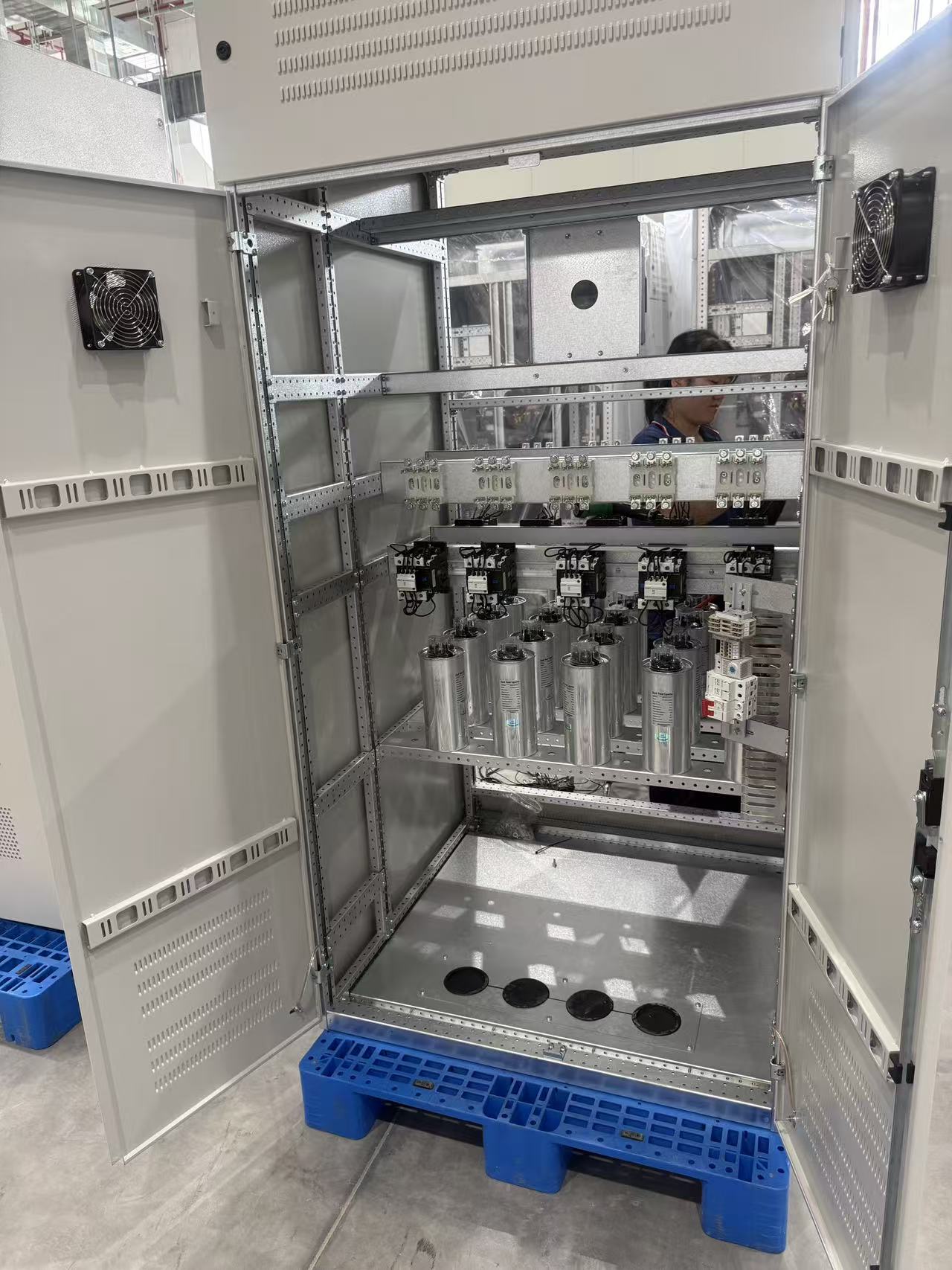

Tatsächliche Struktur einer YT-Kondensatorbank vor Ort

Technischer Vergleich: Kondensatorbank vs. SVG

Technische Auswahl

Wählen Sie die SVG-Kapazität anhand des maximal gemessenen induktiven und kapazitiven kvar-Bedarfs über einen repräsentativen Produktionszyklus und berücksichtigen Sie anschließend eine vereinbarte Auslegungsreserve. Wenn der Oberschwingungsstrom erheblich ist, dimensionieren Sie einen separaten AHF oder eine validierte Hybrideinheit anhand des gemessenen Oberschwingungsspektrums. Vorhandene Kondensatorbänke können für die Grundblindleistung beibehalten werden, wenn Resonanz und Schaltkoordination während der Untersuchung geprüft werden.

Wie YTPQC-SVG die dynamische Blindleistungskompensation unterstützt

YTPQC-SVG verwendet einen dreistufigen IGBT-Spannungszwischenkreis-Wechselrichter, um induktiven oder kapazitiven Strom in Echtzeit zu erzeugen. Der Regler misst den Laststrom, berechnet die grundlegende Blindleistungskomponente und passt die Ausgangsleistung an, um den Ziel-Leistungsfaktor aufrechtzuerhalten. Die Oberschwingungsreduzierung sollte bei Bedarf durch YTPQC-AHF oder eine bestätigte Hybridkonfiguration übernommen werden.

Reaktionszeit: bis zu 5 ms, abhängig vom ausgewählten Modell und der Systemkonfiguration.

Kompensationsgenauigkeit: Zielfaktor über 0,98, wenn das System korrekt dimensioniert und in Betrieb genommen wurde.

Kompensationsbereich: kontinuierliche induktive und kapazitive Blindleistungskompensation.

Oberschwingungsreduzierung: YTPQC-AHF oder eine verifizierte Hybrid-AHF/SVG-Konfiguration verwenden; ein Standard-SVG sollte nicht als Ersatz für ein AHF betrachtet werden.

Topologievorteil: eine dreistufige Struktur reduziert die Spannungsschritte über jedes Schaltgerät und unterstützt eine kompakte, effiziente leistungselektronische Kompensation.

FAQ

F1: Wie dimensioniere ich ein SVG für meine Anlage?

Messen Sie die Blindleistung am PCC über einen repräsentativen Betriebszyklus. Erfassen Sie die Spitzenwerte der induktiven und kapazitiven kvar-Werte, Lastschritte, Spannung und Umgebungstemperatur. Fügen Sie eine geeignete Auslegungsreserve hinzu. Wenn auch die Oberschwingungsverzerrung ein Problem darstellt, messen Sie das Oberschwingungsspektrum und dimensionieren Sie ein AHF separat oder wählen Sie eine verifizierte Hybridkonfiguration.

F2: Kann ein SVG mit meinen vorhandenen Kondensatorbatterien arbeiten?

Ja. In einem koordinierten Hybridsystem liefert die Kondensatorbatterie die Grundblindleistung, während das SVG schnelle Blindleistungsänderungen ausgleicht. Wenn der Oberschwingungsstrom erheblich ist, kann ein AHF hinzugefügt werden. Verstimmung, Schaltschwellen, CT-Position und Reglerkoordination sollten während der Standortuntersuchung bestätigt werden.

F3: Welche Wartung benötigt ein SVG?

Die routinemäßige Wartung umfasst typischerweise die Reinigung von Luftfiltern, die Prüfung von Lüftern und Anschlüssen sowie die Überprüfung von Alarmen und Temperaturaufzeichnungen. Das genaue Intervall sollte dem Produkthandbuch und den Standortbedingungen entsprechen.

F4: Erfordert die Installation eine Abschaltung der Anlage?

Das SVG wird parallel angeschlossen. Die Installation von CTs, Arbeiten an Leistungsschaltern und die abschließende Inbetriebnahme müssen jedoch gemäß dem Sicherheitsverfahren des Standorts erfolgen. Einige Arbeiten können eine geplante Abschaltung oder die Isolierung der überwachten Sammelschiene erfordern. Bestätigen Sie die Vorgehensweise vor der Installation mit dem Elektroteam des Standorts.

YT Electric: ingenieurgetriebene Netzqualität

YT Electric entwickelt aktive Oberschwingungsfilter, statische Blindleistungsgeneratoren, aktive Lastsymmetrierer und hybride Kompensationssysteme für industrielle und gewerbliche Stromnetze. Modulare Produktoptionen unterstützen Wandmontage, Rackmontage und Schrankinstallationen.

Die Produktauswahl und die endgültige Leistung hängen von den gemessenen Standortbedingungen, der Systemimpedanz, der CT-Konfiguration, der Umgebungstemperatur und den Inbetriebnahmeeinstellungen ab.

Kontaktieren Sie YT Electric für Standortmessungen, Oberschwingungsanalysen, Geräteauswahl und ein projektspezifisches technisches Angebot.

Mehr erfahren

Entdecken Sie die Produktspezifikationen und Anwendungshinweise von YT Electric: https://www.ytelect.com/static-var-generator-svg_p11.html

Referenz: IEEE 519-2022, IEEE-Standard zur Oberschwingungsregelung in elektrischen Energiesystemen: https://standards.ieee.org/ieee/519/10677/

Benötigen Sie eine standortspezifische Lösung? Teilen Sie Ihr Einliniendiagramm, Ihre Lastliste, den gemessenen Leistungsfaktor, die THDi/TDD-Daten und die Umgebungsbedingungen mit YT Electric. Unsere Vertriebsingenieure können die Daten prüfen und ein technisches Angebot erstellen.
