Dimensionierung aktiver Oberschwingungsfilter: Was passiert, wenn sie falsch ausgelegt ist
Erfahren Sie, wie Oberschwingungsstrom, Lastzyklen, Topologie, Temperatur und die Auswahl von SVG/AHF die THDi-Leistung beeinflussen.
Betrachten Sie eine Textilfabrik mit Dutzenden VFD-angetriebenen Spinnmaschinen. Ein aktiver 100-A-Oberschwingungsfilter (AHF) wird installiert, aber die THDi am PCC sinkt nur von 28 % auf 19 %. Das Gerät arbeitet normal; es ist einfach zu klein für den gemessenen Spitzen-Oberschwingungsstrom.
Dies ist eine häufige Erkenntnis bei der Inbetriebnahme: Teilkapazität führt zu Teilkorrektur.
Während des Hochlaufs kann der Oberschwingungsstrom die Dauerstrombelastbarkeit des AHF überschreiten. Sobald das Modul seine Stromgrenze erreicht, fließen die verbleibenden 5., 7. und höherfrequenten Ströme weiter stromaufwärts zum Transformator. Die korrekte Auslegung muss daher aus dem gemessenen Oberschwingungsstrom über den Betriebszyklus abgeleitet werden, nicht allein aus der Transformator-kVA.
Die Lücke zwischen Datenblatterwartungen und Feldleistung beginnt häufig mit Auslegungsannahmen, die die tatsächlichen Produktionsbedingungen nicht abbilden.
Eine häufige Abkürzung ist, einen AHF als festen Prozentsatz der Transformator-kVA auszulegen. Das kann eine erste Schätzung liefern, berücksichtigt jedoch nicht Lastvielfalt, Oberschwingungsspektrum, Verzerrung im Hintergrund, Scheitelfaktor oder zukünftige Erweiterungen.
Ein 2000-kVA-Transformator, der sechs-pulsige VFDs speist – der Oberschwingungsstrom folgt der Antriebslast, nicht der Transformatorleistung. Wenn diese Antriebe mit durchschnittlich 60 % Last und häufigen Hochlaufzyklen betrieben werden, verschiebt sich das Oberschwingungsspektrum. Die fünfte Oberschwingung könnte 33 % der Grundschwingung erreichen. Die siebte weitere 12 %. Diese addieren sich quadratisch im RMS, nicht als einfache Addition.
Die Spannungsverzerrung im Hintergrund ist ein weiterer Faktor. Wenn am PCC bereits Verzerrungen vorhanden sind, können sich die Regelungs- und thermischen Belastungen des AHF von einem System unterscheiden, das mit einer sauberen Spannungswellenform versorgt wird. Messen Sie vor der endgültigen Auswahl sowohl Spannungs- als auch Stromoberschwingungen.
Drei Fallstricke, in die Faustformel-Auslegungen direkt hineinlaufen:
|
Vergleich |
Passiver Oberschwingungsfilter |
Aktiver Oberschwingungsfilter (3-Level-Topologie) |
|
Kompensationsmethode |
Fest abgestimmter LC-Schwingkreis zur gezielten Erfassung bestimmter Oberschwingungsordnungen |
IGBT-PWM-Wechselrichter, der über das gesamte Spektrum einen gleich großen, entgegengesetzten Strom einspeist |
|
Reaktion auf Laständerungen |
Statisch – Leistung sinkt, wenn sich das Lastprofil verändert |
Dynamische Echtzeitverfolgung, vollständige Reaktion unter 10 ms |
|
Resonanzrisiko |
Hoch – bildet mit der Systemimpedanz parallele Resonanzpunkte |
Niedrig – dämpft Resonanzen aktiv, anstatt neue zu erzeugen |
|
Platzbedarf |
Große Drosseln und Kondensatoren, typischerweise 2- bis 3-mal das AHF-Volumen |
Kompakte Leistungsmodule, Wandmontageoptionen verfügbar |
|
Verhalten bei geringer Last |
Risiko einer Überkompensation unter 50 % Last |
Hält den Sollwert von 10 % bis 110 % des Nennstroms |
|
THDi-Reduzierung |
Reduziert den Ausgangswert typischerweise auf 12–15 % |
Hält THDi |
Diese Faktoren sind besonders wichtig, wenn eine Versorgungs- oder Projektspezifikation THDi- oder TDD-Leistung am PCC fordert. Eine alleinige passive Filterung kann das Ziel bei Änderungen des Lastprofils möglicherweise nicht aufrechterhalten.
SVG und AHF werden manchmal als konkurrierende Lösungen verglichen, aber sie lösen unterschiedliche Hauptprobleme und sollten anhand unterschiedlicher Messungen ausgewählt werden.
SVG kompensiert die grundlegende Blindleistung. Es korrigiert den Verschiebungsleistungsfaktor. Es hält die Spannung während Motorstarts und Lastschwankungen stabil. Der Regelkreis synchronisiert sich mit dem Phasenwinkel der Grundspannung und erzeugt entsprechend den Blindstrom.
AHF kompensiert Oberschwingungsstrom. Der Leistungsfaktor bei 50 oder 60 Hz ist für AHF nicht relevant. Es berücksichtigt 250 Hz, 350 Hz, 550 Hz — jedes ganzzahlige Vielfache der Grundfrequenz, bei dem Gleichrichterlasten Verzerrungen zurück ins Netz speisen.
Der Begriff "Hybrideinheit" kann verschiedene Architekturen beschreiben. Bestätigen Sie, ob Blindleistungs- und Oberschwingungskompensation gleichzeitig arbeiten, wie der Wechselrichterstrom priorisiert wird und wie sich die Leistung bei hoher Umgebungstemperatur oder Volllast verändert.
|
Anlagentyp |
Hauptproblem |
Konfiguration |
Auslegungslogik |
|
Textilfabrik mit mehr als 30 Frequenzumrichtern |
Hoher THDi (25–40 %), moderater Verschiebungsleistungsfaktor (0,75–0,85) |
AHF als Hauptlösung, feste Kondensatorbank für die grundlegende Blindleistung |
AHF für den gemessenen Spitzenwert des Oberschwingungsstroms + 25 % Reserve auslegen. Dreistufentopologie verwenden, wenn die Wärmeentwicklung kritisch ist |
|
Automobil-Schweißlinie |
Starke Oberschwingungsspitzen, Spannungsschwankungen, Leistungsfaktor fällt während Schweißzyklen auf etwa 0,6 |
Hybrides AHF+SVG mit gemeinsamem Gleichspannungszwischenkreis |
AHF für Oberschwingungsspitzen auslegen. SVG für die maximale Blindleistungsschwankung über einen vollständigen Produktionszyklus auslegen |
|
Rechenzentrum mit USV und Kühlungs-Frequenzumrichtern |
Neutralleiterüberlastung, THDi 15–20 %, Leistungsfaktor durch USV bereits >0,95 |
4-Leiter-AHF |
Nach gemessenem Neutralleiterstrom auslegen, nicht nach Phasenstrom. Die 3. Oberschwingung dominiert |
|
Bergbau-Förderband, Sanftstarter |
Spannungseinbruch beim Motorstart, niedriger Leistungsfaktor bei geringer Last, moderate Oberschwingungen |
SVG als Hauptlösung, passiver Filter für die 5. Oberschwingung |
SVG für den Anlauf-Blindleistungsbedarf auslegen. Passiver Filter nur für die stationäre Oberschwingungslast |
|
EAF-Einspeiseunterstation eines Stahlwerks |
Spannungsschwankungen, starke Blindleistungsschwankungen, Einspeisung von Lichtbogenoberschwingungen |
MV-STATCOM oder LV-SVG-Bank |
Für das Ziel der Spannungsschwankungsreduzierung auslegen. Die Laststudie benötigt eine Abtastrate von 1 ms |

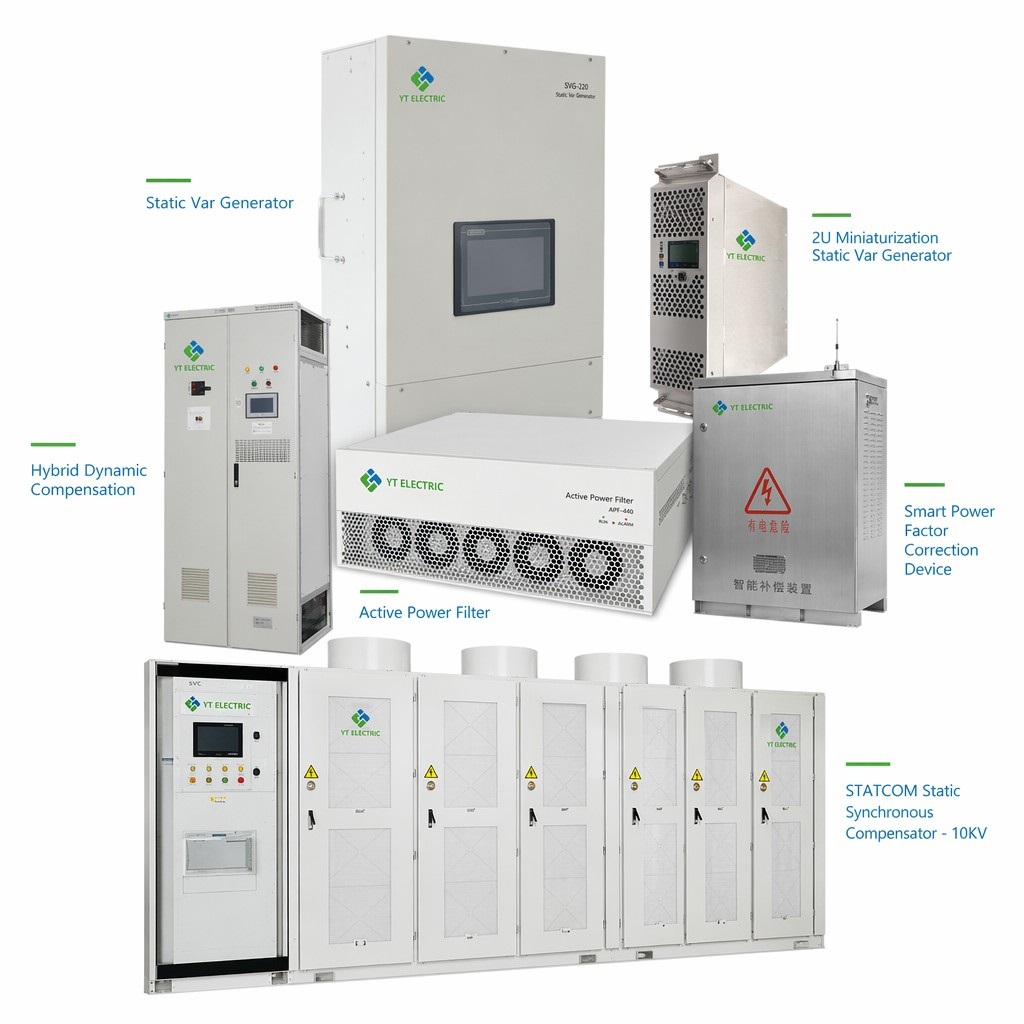

Produkte für Lösungen zur Netzqualität
Halbleiter- und Modulwerte hängen von definierten thermischen Bedingungen ab. In realen Elektroräumen können 40–50 °C auftreten, daher ist die vollständige Leistungsreduzierungskurve der Ausrüstung wichtiger als ein einzelner Nennstromwert.
Mit steigenden Umgebungs- und Sperrschichttemperaturen kann der verfügbare Dauerstrom sinken. Prüfen Sie die Leistungsreduzierungskurve des Herstellers, die Gehäusebelüftung, die Höhe über dem Meeresspiegel, die Staubbelastung und die Temperatur am tatsächlichen Installationsort.
Eine Dreistufentopologie teilt die Gleichspannungszwischenkreisspannung auf zusätzliche Schaltzustände auf, reduziert die Spannungsbelastung pro Bauteil und ermöglicht eine Ausgangswellenform mit geringerer Welligkeit. Der praktische thermische Vorteil hängt vom Halbleiter, der Schaltfrequenz, dem Kühlkonzept und der Regelstrategie ab.
In Südostasien, im Nahen Osten und bei anderen Installationen in heißen Klimazonen ist die thermische Reserve ein zentrales Auswahlkriterium. Ein Filter muss während der heißesten Produktionszeit die erforderliche Ausgangsleistung ohne wiederholte Übertemperatur-Leistungsreduzierung oder Abschaltungen aufrechterhalten.
Empfohlene Vorgehensweise: Messen Sie die Temperatur am vorgesehenen Schaltschrankstandort. Wenn sie 35 °C überschreitet, verwenden Sie die Daten zur Leistungsreduzierung des Herstellers für hohe Umgebungstemperaturen und ziehen Sie eine Dreistufen- oder ein verbessertes Kühlkonzept in Betracht.
Eine praktische Möglichkeit, das Risiko einer Unterdimensionierung zu reduzieren, besteht darin, die Netzqualität mindestens 72 Stunden vor der endgültigen Auswahl zu protokollieren. Für saisonale oder chargenabhängige Lasten kann eine längere Überwachung erforderlich sein.
Das Aufzeichnungsfenster sollte einen repräsentativen Produktionszyklus abdecken: Start, Hochlauf, stationärer Betrieb und Abschaltung. Bei intermittierenden Lasten wie Schweißen ist der ungünstigste Betriebsplan einzubeziehen. Messungen bei geringer Last allein können den Spitzenwert des Oberschwingungsstroms übersehen.
Die Daten zeigen es direkt:
·Tatsächlicher THDi bei jedem Lastschritt
·Welche Oberschwingungsordnungen dominieren — nicht alle Filter bewältigen alle Ordnungen gleichermaßen
·Hintergrund-Spannungsverzerrung, die aus dem Netz kommt
·Größe und Geschwindigkeit der Blindleistungsschwankung
·Neutralleiterstrom — oft die einzelne Zahl, die über 3-Leiter- oder 4-Leiter-AHF entscheidet
Ohne gemessene Daten bleibt die Auswahl eine Schätzung. Eine Standortprüfung liefert die Informationen, die erforderlich sind, um ein System auszulegen, das bei voller Produktionslast und der tatsächlichen Raumtemperatur optimal arbeitet.
F: Kann ich einen AHF installieren, ohne die Anlage herunterzufahren?
A: Der AHF wird parallel angeschlossen, aber die Installation von CTs und Arbeiten am Einspeiser können eine Trennung des überwachten Sammelschienensystems erfordern. Planen Sie den Umfang der Abschaltung mit dem elektrischen Team vor Ort und befolgen Sie das genehmigte Sicherheitsverfahren.
F: Meine Last ändert sich mit den Jahreszeiten. Wie sollte ich den AHF dimensionieren?
A: Verwenden Sie die ungünstigste repräsentative Messung des Oberschwingungsstroms und berücksichtigen Sie eine vereinbarte Auslegungsreserve. Bei kurzen saisonalen Spitzen kann ein modulares System einen praktischen Erweiterungspfad bieten.
F: Welche Wartung benötigt ein dreistufiger AHF?
A: Befolgen Sie das Produkthandbuch. Typische Aufgaben umfassen die Reinigung von Filtern, die Prüfung von Lüftern und Klemmen, die Überprüfung von Alarmen und Temperaturaufzeichnungen sowie die Verifizierung der Kompensationsleistung. Das Intervall hängt von Staub, Umgebungstemperatur und Betriebsstunden ab.
F: Kann ein SVG mit vorhandenen Kondensatorbänken betrieben werden?
A: Ja, wenn die Steuerungen aufeinander abgestimmt sind. Die Kondensatorbank kann den grundlegenden Blindleistungsbedarf übernehmen, während das SVG schnelle Änderungen bewältigt. Bestätigen Sie Schaltschwellen, Verstimmung, CT-Position und den Ziel-Leistungsfaktor, um Pendeln oder Überkompensation zu vermeiden.
Entdecken Sie Produktspezifikationen und Anwendungshinweise von YT Electric: https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321
Referenz: IEEE 519-2022, IEEE-Standard zur Oberschwingungsregelung in elektrischen Energiesystemen: https://standards.ieee.org/ieee/519/10677/
Benötigen Sie eine standortspezifische Lösung? Teilen Sie Ihr Einliniendiagramm, Ihre Lastliste, den gemessenen Leistungsfaktor, THDi/TDD-Daten und Umgebungsbedingungen mit YT Electric. Unsere Vertriebsingenieure können die Daten prüfen und einen technischen Vorschlag erstellen.
