Verbesserung der Stromqualität in medizinischen Zentren mit STATCOM

Verbesserung des medizinischen Zentrums Stromqualität mit STATCOM

Moderne medizinische Zentren sind in hohem Maße auf fortschrittliche Stromversorgungssysteme angewiesen, um lebensrettende Geräte, die digitale Gesundheitsinfrastruktur und eine unterbrechungsfreie Patientenversorgung zu gewährleisten. Von MRT- und CT-Geräten bis hin zu Intensivstationen und Laborautomatisierung – jede Abteilung benötigt eine stabile und zuverlässige Stromversorgung. Selbst kurze Spannungsschwankungen können den Betrieb stören, empfindliche Geräte beschädigen oder die Patientensicherheit gefährden.

Mit dem Ausbau von Gesundheitseinrichtungen und der Integration immer mehr elektronischer Systeme treten Probleme mit der Stromqualität zunehmend häufiger auf. Eine effektive Lösung, die in Infrastrukturprojekten des Gesundheitswesens immer mehr Beachtung findet, ist der statische Synchronkompensator (STATCOM). Dieses fortschrittliche Leistungselektronikgerät trägt zur Aufrechterhaltung der Spannungsstabilität, zur Verbesserung des Leistungsfaktors und zur Reduzierung von Oberschwingungen in komplexen Stromnetzen bei.

Dieser Artikel untersucht anhand einer praktischen Fallstudie und einer technischen Analyse, wie die STATCOM-Technologie die Stromqualität in medizinischen Zentren verbessert.

Warum die Stromqualität in medizinischen Zentren wichtig ist

Krankenhäuser und Gesundheitseinrichtungen arbeiten rund um die Uhr. Im Gegensatz zu Gewerbegebäuden vertragen medizinische Zentren keine Stromausfälle oder instabile Spannungsverhältnisse.

Zu den häufigsten Herausforderungen hinsichtlich der Stromqualität in Gesundheitseinrichtungen gehören:

• Spannungseinbrüche beim Anfahren großer Anlagen

• Blindleistungsungleichgewicht

• Harmonische Verzerrungen durch nichtlineare medizinische Geräte

• Flackern, verursacht durch schnell wechselnde Lasten

• Überhitzung von Transformatoren und Kabeln

• Verkürzte Lebensdauer empfindlicher Geräte

Diese Probleme entstehen häufig durch medizinische Hochleistungsgeräte wie zum Beispiel:

Eine schlechte Stromqualität kann zu Betriebsunterbrechungen, Gerätefehlfunktionen und erhöhten Wartungskosten führen.

Was ist STATCOM-Technologie?

Ein statischer Synchronkompensator (STATCOM) ist ein Gerät für flexible Wechselstromübertragungssysteme (FACTS), das zur dynamischen Regelung von Spannung und Blindleistung dient.

Im Gegensatz zu herkömmlichen Kondensatorbatterien nutzen STATCOM-Systeme Leistungselektronik-Umrichter, um eine schnelle und kontinuierliche Blindleistungskompensation zu gewährleisten.

Hauptfunktionen von STATCOM

• Spannungsstabilisierung

• Blindleistungskompensation

• Leistungsfaktorkorrektur

• Harmonische Dämpfung

• Flimmerreduzierung

• Verbesserung der Netzstabilität

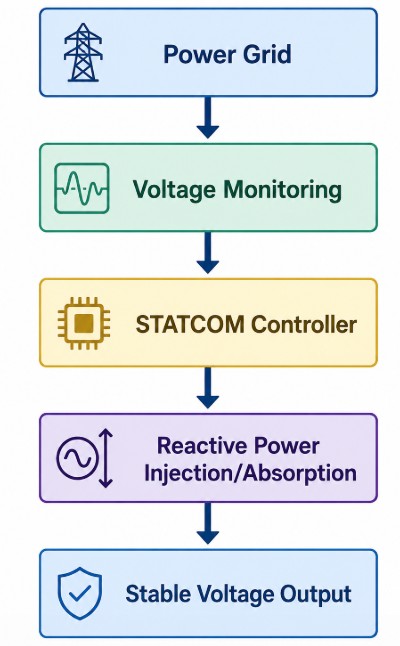

Das Funktionsprinzip von STATCOM lässt sich wie folgt zusammenfassen:

Da STATCOM innerhalb von Millisekunden reagiert, ist es besonders effektiv in Umgebungen mit schnell wechselnden elektrischen Lasten, wie beispielsweise Krankenhäusern.

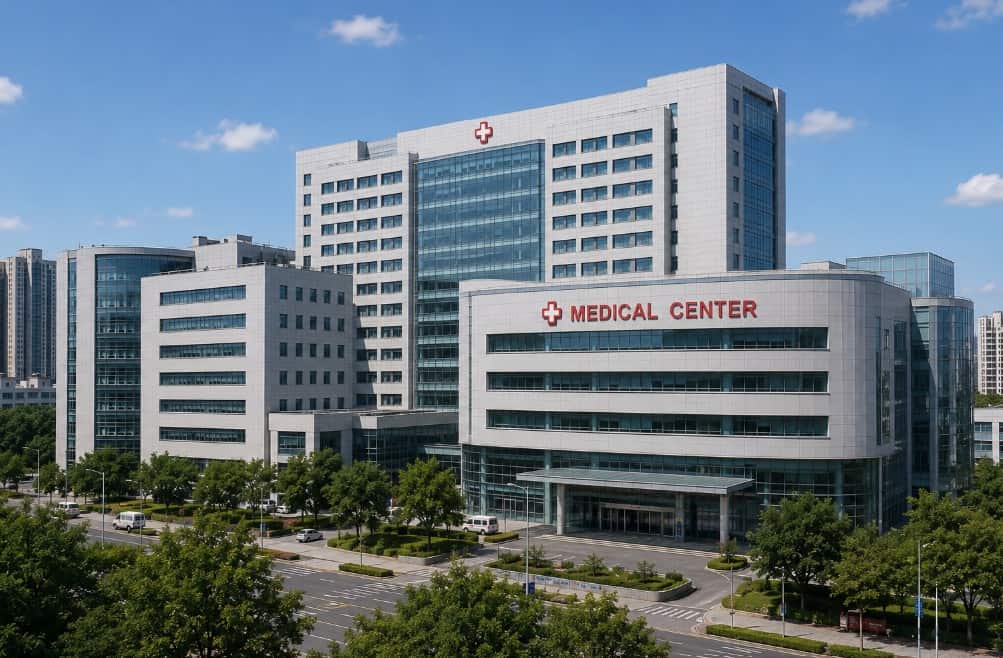

Fallstudie: STATCOM-Einsatz in einem regionalen medizinischen Zentrum

Ein großes regionales medizinisches Zentrum hatte nach der Erweiterung seiner radiologischen Abteilung und seiner chirurgischen Einrichtungen wiederholt Probleme mit der Spannungsstabilität.

Anlagenübersicht

Die Krankenhausleitung identifizierte mehrere betriebliche Probleme:

• MRT-Systeme schalten sich gelegentlich während Spitzenzeiten ab.

• Bei den Notstromaggregaten traten Synchronisationsprobleme auf.

• Hohe Energiekosten aufgrund eines schlechten Leistungsfaktors

• Zunehmende Überhitzung bei Transformatoren

Ingenieurbewertung

Eine elektrische Überprüfung ergab, dass der sich schnell ändernde Blindleistungsbedarf der Anlage die Kapazität der vorhandenen Kondensatorbatterien überstieg.

Herkömmliche Kompensationssysteme konnten nicht schnell genug auf dynamische Laständerungen reagieren, die durch die Anlaufzyklen von Bildgebungsgeräten verursacht wurden.

Das Ingenieurteam wählte eine ±8 MVAR STATCOM-Lösung zur dynamischen Blindleistungsunterstützung.

STATCOM-Systemdesign

Das installierte STATCOM-System umfasste:

Das STATCOM-Gerät war in der Nähe der Bildgebungsabteilung an das 11-kV-Verteilungsnetz des Krankenhauses angeschlossen.

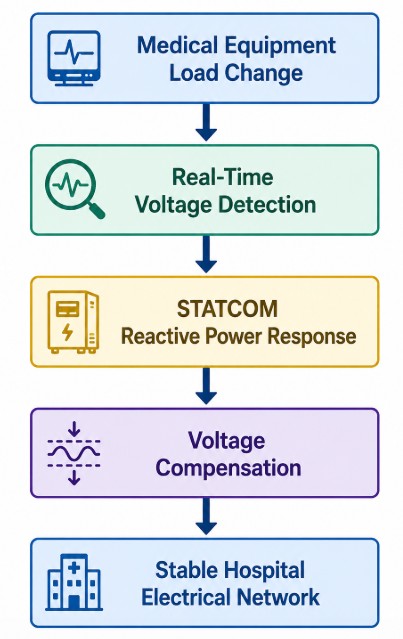

System-Workflow

Das System überwachte kontinuierlich die Spannungsbedingungen und speiste je nach Netzbedarf Blindleistung ein oder nahm sie auf.

Leistungsergebnisse nach der Installation

Nach sechs Monaten Betrieb meldete das Krankenhaus deutliche Verbesserungen bei der elektrischen Leistung.

Gemessene Ergebnisse

Die Einrichtung stellte außerdem fest:

• Stabiler MRT-Betrieb auch bei Spitzenlast

• Verbesserte Generatorsynchronisation

• Weniger Wartungsfälle

• Geringere Energieverluste

• Höhere Betriebssicherheit

Die technische Abteilung des Krankenhauses schätzte die jährlichen Energieeinsparungen auf etwa 12 %.

Vorteile von STATCOM in Gesundheitseinrichtungen

1. Schnelle dynamische Reaktion

Medizinische Lasten können sich innerhalb von Millisekunden ändern. STATCOM-Systeme reagieren im Vergleich zu herkömmlichen Kondensatorbatterien nahezu verzögerungsfrei.

2. Verbesserter Geräteschutz

Empfindliche Bildgebungs- und Diagnosegeräte benötigen stabile Spannungsbedingungen. STATCOM minimiert schädliche Spannungsschwankungen.

3. Reduzierte Betriebskosten

Ein verbesserter Leistungsfaktor reduziert die Strafgebühren der Energieversorger und senkt den Gesamtenergieverbrauch.

4. Bessere Koordinierung der Notstromversorgung

Krankenhäuser sind stark auf Notstromaggregate und USV-Anlagen angewiesen. STATCOM verbessert die Synchronisierung und die Stabilität bei Stromübergängen.

5. Skalierbarkeit

STATCOM-Systeme können mit dem Wachstum von Gesundheitseinrichtungen und dem damit verbundenen Anstieg des Stromverbrauchs erweitert werden.

Wichtige Designüberlegungen

Bei der Implementierung von STATCOM in einem medizinischen Zentrum sollten Ingenieure Folgendes berücksichtigen:

• Lastprofilcharakteristik

• Harmonische Pegel

• Vorhandener Leistungsfaktor

• Generator-Interaktion

• Platzmangel

• Kühlbedarf

• SCADA-Kompatibilität

Eine genaue Analyse der Stromqualität ist vor der Systemdimensionierung und -bereitstellung unerlässlich.

Zukunftstrends bei Stromversorgungssystemen im Gesundheitswesen

Da Krankenhäuser ihre Abläufe zunehmend digitalisieren und fortschrittliche Medizintechnologien einführen, werden die Anforderungen an die elektrische Infrastruktur steigen.

Zukünftige Stromversorgungssysteme im Gesundheitswesen werden voraussichtlich Folgendes umfassen:

• Smart-Grid-Integration

• KI-basiertes Energiemanagement

• Förderung erneuerbarer Energien

• Batteriespeichersysteme

• Fortschrittliche STATCOM-Steuerungsplattformen

Die STATCOM-Technologie wird eine zunehmend wichtige Rolle bei der Gewährleistung resilienter und intelligenter Energienetze im Gesundheitswesen spielen.

Abschluss

Eine zuverlässige elektrische Infrastruktur ist für den modernen Gesundheitsbetrieb unerlässlich. Spannungsinstabilität, Oberwellenverzerrungen und mangelhaftes Blindleistungsmanagement können die Patientenversorgung und die Zuverlässigkeit der Geräte negativ beeinflussen.

Die hier vorgestellte Fallstudie zeigt, wie die STATCOM-Technologie die Stromqualität in einem regionalen medizinischen Zentrum deutlich verbessert hat. Durch Spannungsstabilisierung, Korrektur des Leistungsfaktors und Reduzierung von Oberschwingungen erreichte das Krankenhaus eine höhere Betriebssicherheit und niedrigere Energiekosten.

Da der Strombedarf von Gesundheitseinrichtungen stetig wächst, bieten STATCOM-Systeme eine praktische und hocheffektive Lösung für die Aufrechterhaltung stabiler und effizienter Stromnetze.
