Aktiver Oberschwingungsfilter für Transformatorüberhitzung

Aktiver Oberschwingungsfilter zur Überhitzung von Transformatoren

Die Überhitzung von Transformatoren ist ein häufiges Problem in modernen elektrischen Systemen. Viele Anlagen prüfen zuerst die Transformatorlast. Sie überprüfen auch Kühlung, Kabelquerschnitt, Raumtemperatur und Belüftung.

Aber der Transformator kann trotzdem heiß laufen.

In vielen Fällen ist die eigentliche Ursache die Oberschwingungsverzerrung.

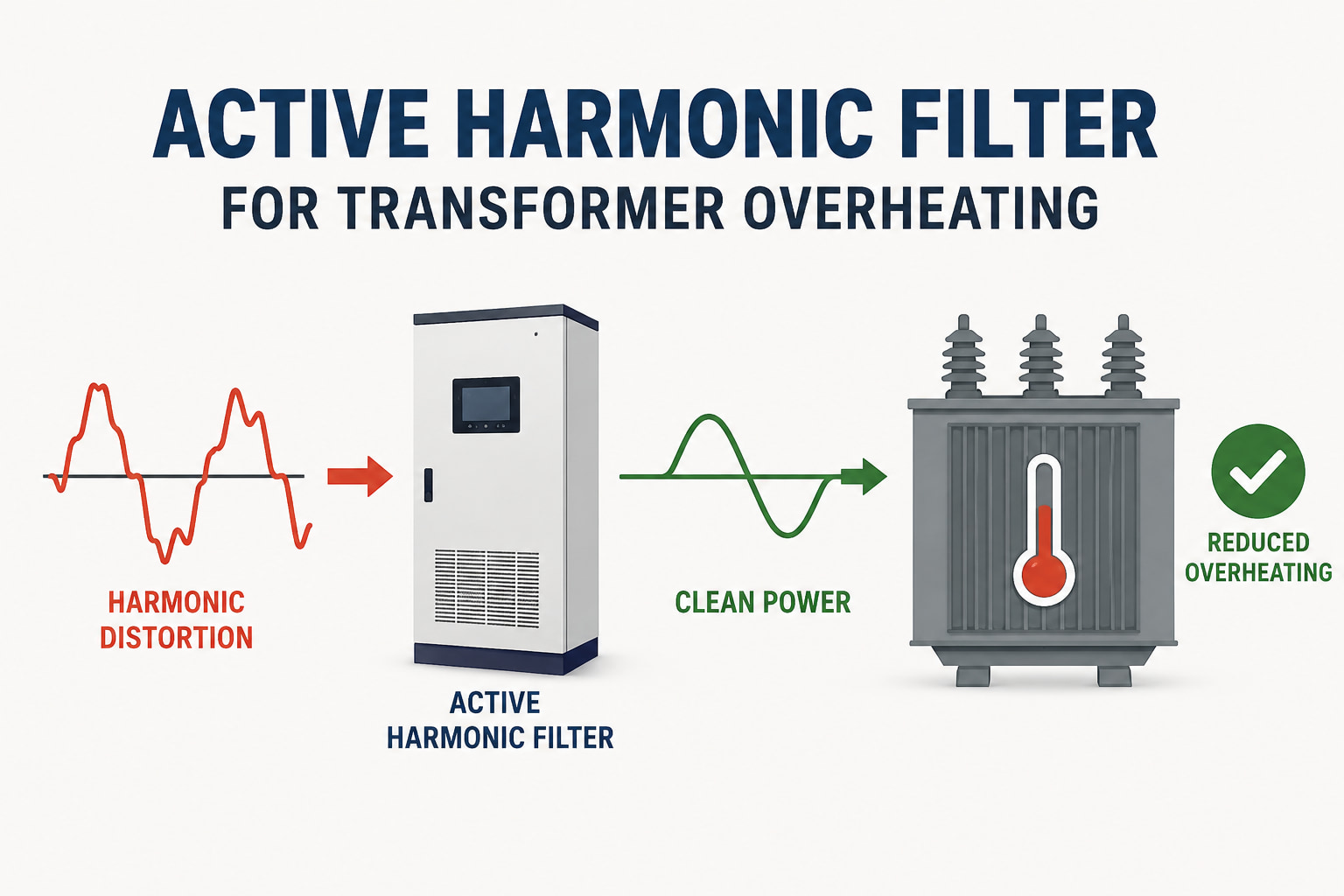

Ein aktiver Oberschwingungsfilter hilft, Oberschwingungsverzerrungen in Echtzeit zu reduzieren. Er erkennt den Oberschwingungsstrom und gibt einen Kompensationsstrom ab. Dies verbessert die Stromwellenform. Es hilft auch, die Überhitzung des Transformators zu reduzieren und das elektrische System zu schützen.

Moderne Fabriken und Gebäude verwenden viele nichtlineare Lasten. Diese Lasten umfassen VFDs, USV-Systeme, Gleichrichter, Solarwechselrichter, EV-Ladegeräte, LED-Beleuchtung und Batterieladegeräte. Sie sind nützlich, können aber auch Oberschwingungsverzerrungen erzeugen.

Wenn Oberschwingungsverzerrungen durch den Transformator fließen, erzeugen sie zusätzliche Wärme. Dies erhöht die Verluste im Transformator. Es kann auch die Lebensdauer der Geräte verkürzen.

Warum es zur Überhitzung von Transformatoren kommt

Die Überhitzung von Transformatoren bedeutet nicht immer, dass der Transformator zu klein ist.

Ein Transformator kann aus mehreren Gründen überhitzen. Dazu gehören Überlastung, schlechte Belüftung, hohe Raumtemperatur, schlechter Leistungsfaktor, unsymmetrische Lasten und Oberschwingungsverzerrungen.

Oberschwingungsverzerrungen werden oft übersehen. Das System kann normal aussehen. Die Last wirkt möglicherweise nicht zu hoch. Aber die Stromwellenform kann dennoch verzerrt sein.

Dieser verzerrte Strom erzeugt zusätzliche Wärme im Transformator. Er erhöht auch die Belastung von Kabeln, Leistungsschaltern und Schaltanlagen.

Deshalb sollte die Überhitzung von Transformatoren nicht nur anhand der prozentualen Last überprüft werden. Ingenieure sollten auch die Stromqualität prüfen.

Wie sich Oberschwingungsverzerrungen auf Transformatoren auswirken

Ein normales elektrisches System sollte eine saubere Stromwellenform haben.

Oberschwingungsverzerrungen verändern diese Wellenform. Sie entstehen, wenn nichtlineare Lasten Strom in kurzen Impulsen ziehen. Diese Impulse erzeugen Oberschwingungsstrom.

Oberschwingungsstrom leistet keine nützliche Arbeit. Er verursacht nur Wärme und Verluste.

Innerhalb eines Transformators kann Oberschwingungsverzerrung Folgendes verursachen:

· höherer Effektivstrom

· höhere Wicklungstemperatur

· höhere Transformatorverluste

· erhitzte Neutralleiter

· geringere Effizienz

· schnellere Alterung der Isolierung

· kürzere Lebensdauer der Geräte

· häufigere Auslösungen von Schutzschaltern

Deshalb ist Oberschwingungsverzerrung eine ernsthafte Ursache für die Überhitzung von Transformatoren.

Ein Transformator kann unter Oberschwingungsbelastung lange Zeit weiterarbeiten. Aber die Wärme schädigt langsam die Isolierung. Mit der Zeit steigt das Ausfallrisiko.

Nichtlineare Lasten erzeugen Oberschwingungsstrom

Der größte Teil der Oberschwingungsverzerrung stammt von nichtlinearen Lasten.

Lineare Lasten ziehen Strom auf gleichmäßige Weise. Nichtlineare Lasten tun dies nicht. Sie ziehen Strom in Impulsen. Dies erzeugt Oberschwingungsstrom im elektrischen System.

Zu den häufigen nichtlinearen Lasten gehören:

· Frequenzumrichter

· USV-Systeme

· Gleichrichter

· Solarwechselrichter

· EV-Ladegeräte

· Batterieladegeräte

· Schweißmaschinen

· LED-Treiber

· Server-Stromversorgungen

Eine einzelne nichtlineare Last verursacht möglicherweise kein ernsthaftes Problem. Das Risiko steigt, wenn viele nichtlineare Lasten denselben Transformator teilen.

Dies ist in Fabriken, Rechenzentren, Gewerbegebäuden, Solaranlagen, Wasseraufbereitungsanlagen und Ladestationen üblich.

Wenn nichtlineare Lasten zunehmen, steigt auch die Oberschwingungsverzerrung. Wenn die Oberschwingungsverzerrung zunimmt, wird die Überhitzung des Transformators wahrscheinlicher.

Was ist ein "Aktiver Oberschwingungsfilter?

Ein aktiver Oberschwingungsfilter ist ein Gerät zur Verbesserung der Stromqualität.

Er reduziert Oberschwingungsströme in Echtzeit. Er misst den Oberschwingungsstrom im elektrischen System. Dann gibt er einen entgegengesetzten Strom aus, um den unerwünschten Oberschwingungsstrom zu kompensieren.

Dies hilft, die Stromwellenform zu reinigen.

Ein aktiver Oberschwingungsfilter unterscheidet sich von einem passiven Filter. Ein passiver Filter ist fest ausgelegt. Er ist für bestimmte Oberschwingungsordnungen konzipiert. Ein aktiver Oberschwingungsfilter ist dynamisch. Er passt sich an, wenn sich die Last ändert.

Dies ist in modernen Systemen wichtig. Lasten ändern sich oft im Laufe des Tages. Eine Fabrik kann zu unterschiedlichen Zeiten verschiedene Maschinen betreiben. Ein Rechenzentrum kann wechselnde USV- und Kühllasten haben. Eine Ladestation kann viele Ladegeräte haben, die sich ein- und ausschalten.

Ein aktiver Oberschwingungsfilter folgt diesen Änderungen in Echtzeit.

Wie ein aktiver Oberschwingungsfilter die Überhitzung von Transformatoren reduziert

Ein aktiver Oberschwingungsfilter reduziert die Überhitzung von Transformatoren, indem er den Oberschwingungsstrom verringert.

Wenn der Oberschwingungsstrom geringer ist, führt der Transformator saubereren Strom. Dies reduziert zusätzliche Wärme und senkt die Verluste im Transformator.

Ein aktiver Oberschwingungsfilter kann helfen:

· Oberschwingungsverzerrungen zu reduzieren

· das Risiko der Transformatorüberhitzung zu senken

· den Neutralleiterstrom zu reduzieren

· geringere Kabelerwärmung

· Verbesserung der Netzqualität

· Verbesserung der Transformator-Effizienz

· Reduzierung von Fehl- bzw. unerwünschten Auslösungen

· Unterstützung des Transformatorschutzes

· Verlängerung der Lebensdauer der Anlagen

Der Hauptnutzen ist einfach. Der Transformator arbeitet unter geringerem elektrischen Belastung.

Dies macht den aktiven Oberschwingungsfilter nützlich für Standorte mit hohem THDi, überhitzten Transformatoren, überhitzten Kabeln oder wiederholten elektrischen Auslösungen.

Warnsignale für Oberschwingungsprobleme

Die Überhitzung von Transformatoren ist oft nur ein Anzeichen. Oberschwingungsverzerrungen können weitere Probleme im elektrischen System verursachen.

Häufige Warnsignale sind:

· Überhitzung des Transformators unter Normallast

· hohe THDi-Werte

· heiße Neutralleiterkabel

· wiederholte Auslösungen von Schutzschaltern

· überhitzte Schaltanlagen

· instabiler Leistungsfaktor

· Ausfall von Kondensatorbänken

· USV-Alarmmeldungen

· Frequenzumrichter-Alarmmeldungen

· Transformatorgeräusche

· unerklärliche Belastung von Betriebsmitteln

Wenn diese Anzeichen gemeinsam auftreten, sollte der Standort die Oberschwingungsverzerrung überprüfen.

Der Austausch des Transformators löst das Problem möglicherweise nicht. Wenn weiterhin Oberschwingungsströme vorhanden sind, kann der neue Transformator denselben Belastungen ausgesetzt sein.

Aktiver Oberschwingungsfilter zum Transformatorschutz

Der Transformatorschutz sollte nicht nur von Alarmen und Schutzschaltern abhängen.

Diese Geräte reagieren erst, wenn der Transformator bereits unter Belastung steht. Ein aktiver Oberschwingungsfilter hilft, die Belastung zu reduzieren, bevor sie zu weiterer Erwärmung führt.

Dies bietet einen besseren Transformatorschutz.

Ein aktiver Oberschwingungsfilter verbessert die Netzqualität, indem er die Oberschwingungsverzerrung an der Quelle oder nahe der betroffenen Last reduziert. Dies hilft, den Transformator und das gesamte elektrische System zu schützen.

Für industrielle Energiesysteme ist dies wichtig. Immer mehr Standorte nutzen Leistungselektronik. Mehr Leistungselektronik bedeutet mehr nichtlineare Lasten. Mehr nichtlineare Lasten bedeuten mehr Oberschwingungsströme.

Ohne Oberschwingungsdämpfung kann die Überhitzung von Transformatoren zu einem langfristigen Problem werden.

Was vor der Auswahl eines aktiven Oberschwingungsfilters zu prüfen ist

Ein aktiver Oberschwingungsfilter sollte auf Basis realer Messungen ausgewählt werden.

Vor der Auswahl der Filtergröße sollten Ingenieure Folgendes prüfen:

· Systemspannung

· Transformatorleistung

· Laststrom

· THDi-Niveau

· THDv-Niveau

· Haupt-Oberschwingungsordnungen

· Arten nichtlinearer Lasten

· Neutralleiterstrom

· Transformator-Temperatur

· Leistungsfaktor

· vorhandene Kondensatorbänke

· Installationspunkt

· zukünftiger Erweiterungsplan

Dies ist wichtig, da die Dimensionierung eines aktiven Oberschwingungsfilters vom Oberschwingungsstrom abhängt. Sie sollte nicht nur auf der Transformatorgröße basieren.

Eine korrekte Messung vor Ort hilft, Fehldimensionierungen zu vermeiden. Sie hilft auch zu bestätigen, ob die Überhitzung des Transformators durch Oberschwingungsverzerrungen, Überlast, schlechte Belüftung oder ein anderes Problem verursacht wird.

Fazit

Die Überhitzung von Transformatoren ist nicht immer ein Überlastungsproblem.

In vielen modernen elektrischen Systemen wird die Überhitzung von Transformatoren durch Oberschwingungsverzerrungen von nichtlinearen Lasten verursacht. Zu diesen Lasten gehören Frequenzumrichter (VFDs), USV-Systeme, Gleichrichter, Solarwechselrichter, EV-Ladegeräte, Batterieladegeräte und LED-Beleuchtung.

Oberschwingungsverzerrungen erzeugen Oberschwingungsströme. Diese Oberschwingungsströme erhöhen die Verluste im Transformator, steigern die Temperatur, senken die Effizienz und verkürzen die Lebensdauer der Anlagen.

Ein aktiver Oberschwingungsfilter reduziert Oberschwingungsverzerrungen in Echtzeit. Er verbessert die Netzqualität, senkt das Risiko der Transformatorüberhitzung und unterstützt den langfristigen Transformatorschutz.
