Aktiver Oberwellenfilter für Solarwechselrichter
Oberschwingungen in Solarwechselrichtern sind in gewerblichen und industriellen Solaranlagen weit verbreitet. Mit zunehmender Oberschwingungsbelastung werden Transformatoren, Kabel, Leistungsschalter und Schaltanlagen zusätzlich beansprucht. Ein aktiver Oberschwingungsfilter für Solarwechselrichter reduziert Oberschwingungen in Echtzeit und verbessert die Stromqualität im gesamten System.
Solarenergiesysteme verbreiten sich rasant in Fabriken, landwirtschaftlichen Betrieben, Gewerbegebäuden und Anlagen zur Erzeugung erneuerbarer Energien. Solarwechselrichter ermöglichen dies, indem sie den von Solarmodulen erzeugten Gleichstrom in nutzbaren Wechselstrom umwandeln.
Aber auch Solarwechselrichter können Probleme mit der Stromqualität verursachen.
Eines der häufigsten Probleme sind Oberwellen. Werden die Oberwellen des Solarwechselrichters nicht kontrolliert, können sie zu Wärmeentwicklung führen, die Lebensdauer der Geräte verkürzen und die Stabilität des elektrischen Systems beeinträchtigen.
Aus diesem Grund wird in vielen Solarprojekten mittlerweile ein aktiver Oberwellenfilter eingesetzt. Ein solcher Filter trägt dazu bei, Oberwellenverzerrungen in Solaranlagen zu reduzieren und das Stromnetz sauberer, sicherer und zuverlässiger zu gestalten.
Ein Solarwechselrichter ist ein leistungselektronisches Gerät. Er nimmt Strom nicht auf die gleiche Weise auf und gibt ihn nicht auf die gleiche Weise ab wie eine einfache lineare Last.
Im Betrieb schaltet der Wechselrichter die Leistung elektronisch. Dabei können Oberwellenströme entstehen. Diese unerwünschten Ströme fließen durch das elektrische System und verzerren die normale Wellenform.
Oberschwingungen bei Solarwechselrichtern treten häufiger auf, wenn das System Folgendes umfasst:
• netzgekoppelte Solarwechselrichter
• Batteriespeichersysteme
• variable Lasten
• schwache Netzverbindung
• lange Kabelstrecken
• gemischte Industrieladungen
• transformatorbasierte Verteilungssysteme
Bei kleinen Anlagen mag der Effekt begrenzt sein. In größeren Solarkraftwerken oder gewerblichen Solaranlagen kann die Oberwellenverzerrung jedoch zu einem ernsthaften Problem der Stromqualität werden.
Oberschwingungsverzerrungen führen nicht immer zu einem sofortigen Ausfall. Das System kann weiterlaufen, während sich mit der Zeit versteckte elektrische Spannungen aufbauen.
Häufige Probleme sind:
• Transformatorüberhitzung
• höhere Kabelverluste
• Fehlauslösungen des Schutzschalters
• instabile Stromwellenform
• reduzierte Wechselrichterleistung
• Belastung von Schaltanlagen und Schutzvorrichtungen
• geringere Langzeitzuverlässigkeit
Deshalb sollte die Qualität von Solarstrom bereits bei der Systemplanung überprüft werden und nicht erst, wenn Probleme auftreten.
Bei zu hohem Oberwellenanteil kann es zu Problemen mit der Einhaltung lokaler Netzauflagen kommen. Für netzgekoppelte Solaranlagen ist die Erzeugung von sauberem Strom unerlässlich – sie ist Bestandteil eines stabilen und professionellen Betriebs.

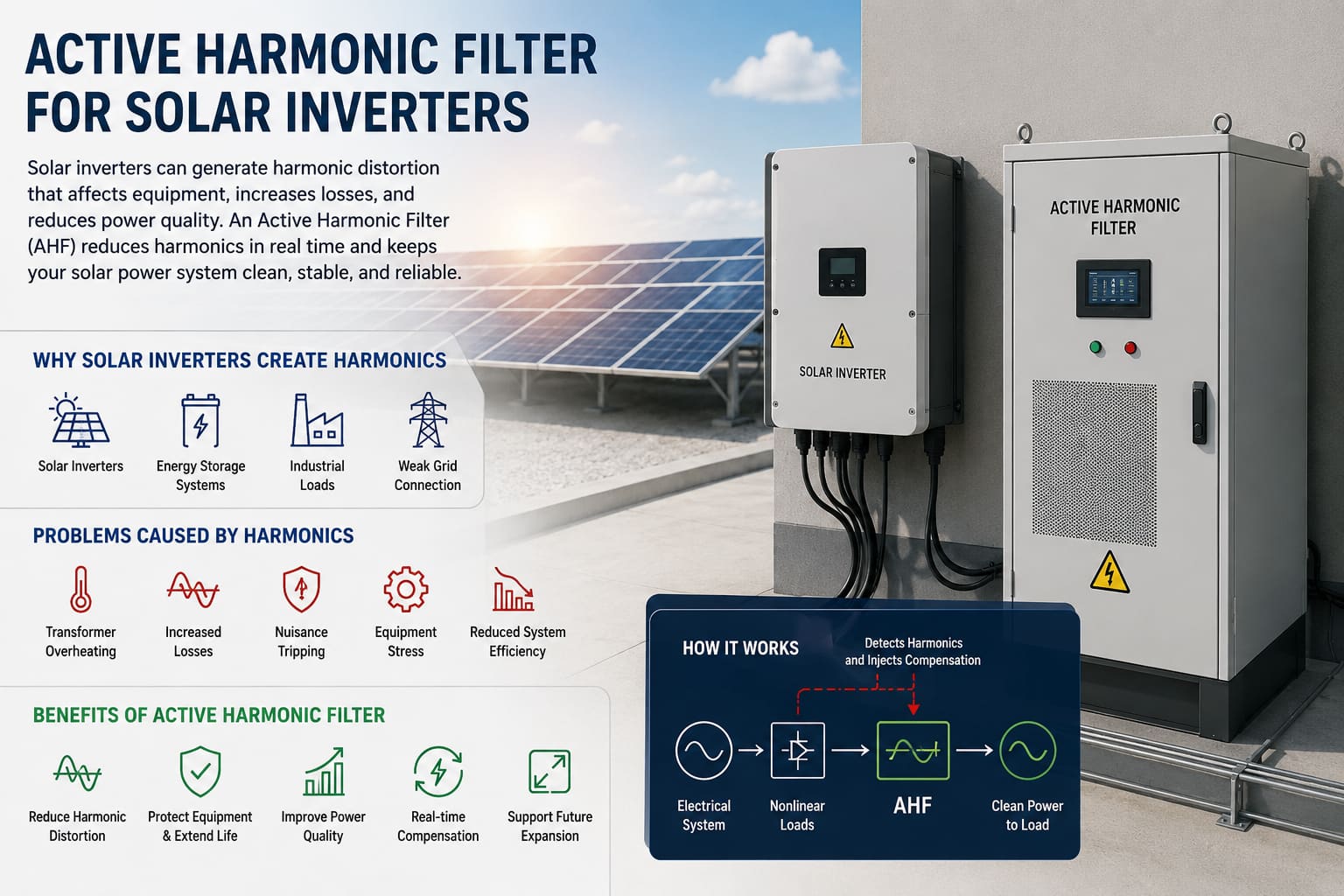

Ein aktiver Oberwellenfilter Es handelt sich um ein Gerät zur Verbesserung der Netzqualität. Es erkennt Oberwellenströme und speist in Echtzeit einen Kompensationsstrom ein.
Vereinfacht ausgedrückt, werden dadurch unerwünschte Oberwellenströme aufgehoben, bevor sie sich im System ausbreiten können.
Im Gegensatz zu passiven Filtern ist ein aktiver Oberwellenfilter nicht von einem festen Abstimmpunkt abhängig. Er passt sich automatisch an die Änderungen der Ausgangsleistung des Solarwechselrichters an. Dadurch eignet er sich für Solaranlagen, deren Stromerzeugung im Tagesverlauf schwankt.
Bei Solarprojekten trägt ein AHF dazu bei, die Wellenformqualität zu verbessern, Oberwellenverzerrungen zu reduzieren und elektrische Geräte zu schützen.
Die Solarstromerzeugung ist nicht konstant. Wolkenbewegungen, Sonneneinstrahlung und Laständerungen können die Leistung des Wechselrichters beeinflussen.
Das macht Sonnensysteme dynamisch.
Eine statische Oberwellenlösung reagiert möglicherweise nicht optimal auf Änderungen der Systembedingungen. Ein aktiver Oberwellenfilter ist flexibler, da er sich an die tatsächlichen elektrischen Gegebenheiten vor Ort anpasst.
Zu den wichtigsten Vorteilen gehören:
• Echtzeit-Oberschwingungskompensation
• bessere Solarstromqualität
• reduzierte Transformatorerwärmung
• geringere Belastung von Kabeln und Schaltanlagen
• verbesserte Systemzuverlässigkeit
• bessere Unterstützung für Solarenergieprojekte in schwachen Stromnetzen
• einfachere Erweiterung für zukünftige Solarkapazität
Dies macht AHF für Solaranlagen zu einer praktischen Wahl für moderne Projekte im Bereich erneuerbarer Energien.
Oberschwingungen können an verschiedenen Stellen in einem Solarenergiesystem auftreten.
Zu den Gemeinschaftsräumen gehören:
• Wechselrichterausgangsseite
• Niederspannungsverteiler
• Niederspannungsseite des Transformators
• Haupteingangsschrank
• gemeinsamer Kupplungspunkt
• kombinierte Solar- und Lastsammelschiene
Der korrekte Installationsort hängt von der Systemkonfiguration ab. In vielen Fällen installieren Ingenieure den aktiven Oberschwingungsfilter in der Nähe des Hauptverteilers oder nahe der Oberschwingungsquelle.
Eine genaue Messung ist immer besser als Raten. Der Filter sollte anhand des tatsächlichen Oberwellenstroms und nicht nur anhand der Wechselrichterleistung ausgewählt werden.
Passive Filter können in einigen stabilen Systemen funktionieren. Sie sind üblicherweise für bestimmte Oberwellenordnungen ausgelegt.
Solaranlagen verändern sich jedoch häufig im Betrieb. Ihre Leistung schwankt morgens, mittags, bei Bewölkung und abends. Sind zusätzlich industrielle Verbraucher in die Anlage eingebunden, kann sich das Oberwellenprofil noch stärker verändern.
Hier hat ein aktiver Oberwellenfilter einen deutlichen Vorteil.
Ein passiver Filter ist fest verbaut.
Ein aktiver Oberwellenfilter ist dynamisch.
Bei Oberschwingungen von Solarwechselrichtern ist die dynamische Kompensation oft sicherer, da der Filter auf die tatsächliche Wellenform reagiert, anstatt sich auf eine feste Auslegungsbedingung zu verlassen.
Vor der Auswahl eines aktiven Oberwellenfilters für Solarwechselrichter sollte der Standort sorgfältig geprüft werden.
Zu den wichtigsten Punkten gehören:
• Systemspannung
• Wechselrichterkapazität
• gemessener Oberwellenstrom
• THDi- und THDv-Werte
• dominante Harmonische
• Transformatorgröße
• Lastvariation
• Netzanschlusspunkt
• bestehende Kondensatorbänke
• Ziel-Oberschwingungspegel
• zukünftiger Expansionsplan
Diese Informationen helfen dabei, den AHF korrekt zu dimensionieren. Außerdem wird so verhindert, dass der Filter zu klein dimensioniert oder an der falschen Stelle installiert wird.
Solaranlagen sind längst keine kleinen Notstromsysteme mehr. Viele Standorte sind mittlerweile für ihren täglichen Betrieb auf Solarenergie angewiesen.
Fabriken nutzen Solarenergie, um Energiekosten zu senken. Landwirtschaftliche Betriebe setzen Solarenergie für Pumpen und Bewässerung ein. Gewerbegebäude nutzen Solarenergie, um die Netzlast zu reduzieren. Energiespeichersysteme werden ebenfalls mit Solarwechselrichtern verbunden, um den Eigenverbrauch zu erhöhen und die Stromversorgung zu sichern.
Mit dem Wachstum dieser Systeme gewinnt die Stromqualität an Bedeutung.
Mangelhafte Solarstromqualität kann den Wert des gesamten Projekts mindern. Sauberer Strom trägt dazu bei, die Anlagen zu schützen, die Effizienz zu steigern und einen stabilen Betrieb zu gewährleisten.
Ein aktiver Oberwellenfilter unterstützt dieses Ziel, indem er Oberwellen direkt an der Quelle reduziert.
Ein aktiver Oberwellenfilter kann in vielen Solarprojekten eingesetzt werden.
Bürogebäude, Einkaufszentren, Hotels und Krankenhäuser kombinieren häufig Solarwechselrichter mit Heizungs-, Lüftungs- und Klimaanlagen, USV-Anlagen, Aufzügen und LED-Beleuchtung. Diese gemischten Lasten können die Oberwellenverzerrung erhöhen.
Fabriken, die Solarenergie nutzen, verfügen möglicherweise bereits über Frequenzumrichter, Gleichrichter, Motoren und Produktionsanlagen. Der Einsatz von Solarwechselrichtern kann den Bedarf an Oberwellenunterdrückung erhöhen.
Solarpumpensysteme verwenden Wechselrichter und Motoren. Oberschwingungsverzerrungen und eine schlechte Stromqualität können die Zuverlässigkeit der Pumpe und die Lebensdauer des Motors beeinträchtigen.
Batteriespeichersysteme nutzen Leistungswandler. In Kombination mit Solarwechselrichtern kann die harmonische Umgebung komplexer werden.
In Gebieten mit schwacher Netzstabilität können Oberwellenverzerrungen und Spannungsschwankungen eine stärkere Auswirkung haben. AHF hilft dabei, die Stromqualität zu verbessern und die Belastung des Netzwerks zu reduzieren.
Unkontrollierte Oberschwingungen von Solarwechselrichtern können die Systemzuverlässigkeit beeinträchtigen. Oberschwingungsverzerrungen führen zu erhöhter Wärmeentwicklung, Verlusten und Belastung von Transformatoren, Kabeln und Schutzeinrichtungen.
Ein aktiver Oberwellenfilter ist eine praktische Lösung zur Verbesserung der Stromqualität in Solaranlagen. Er reduziert Oberwellen in Echtzeit, verbessert die Qualität des Solarstroms und trägt zu einem zuverlässigeren Betrieb des elektrischen Systems bei.
Bei gewerblichen, industriellen und Solar-Plus-Speicher-Projekten wird die AHF für Solarwechselrichteranwendungen zu einem wichtigen Bestandteil des modernen Netzqualitätsdesigns.
