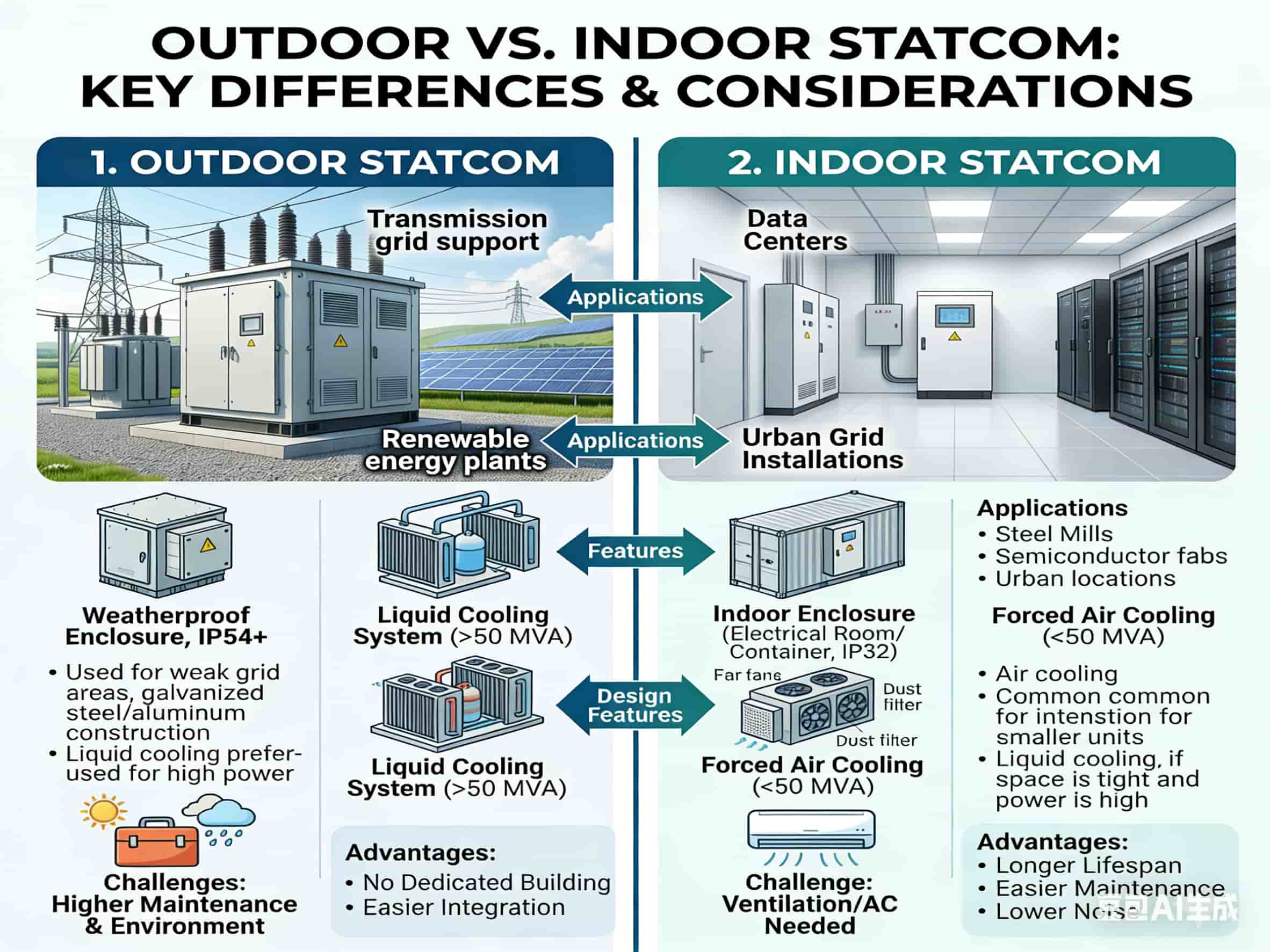

STATCOM für den Außenbereich vs. für den Innenbereich: Wichtige Unterschiede und Überlegungen STATCOM S ( Statische Synchronkompensatoren ) Je nach Anwendung, Umgebungsbedingungen und Platzangebot können sie im Außen- oder Innenbereich installiert werden. Nachfolgend finden Sie einen detaillierten Vergleich: 1. STATCOM im Außenbereich Anwendungen: Unterstützung des Übertragungsnetzes (Umspannwerke, netzschwache Gebiete). Anlagen zur Nutzung erneuerbarer Energien (Wind-/Solarparks). Industrieanlagen, die eine dynamische Spannungsregelung erfordern. Design-Merkmale: ✔ Gehäuse: Wetterfest (IP54 oder höher), um Regen, Staub und extremen Temperaturen standzuhalten. Korrosionsbeständig (verzinkter Stahl oder Aluminium). Belüftung/Kühlung auf Außenbedingungen ausgelegt (bei Hochleistungsgeräten wird Flüssigkeitskühlung bevorzugt). ✔ Kühlsystem: Flüssigkeitsgekühlt (am häufigsten für >50 MVA aufgrund besserer Wärmeableitung). Zwangsluftkühlung (für kleinere STATCOM s, erfordert aber Staubfilter). ✔ Installationsvorteile: Kein eigenes Gebäude erforderlich (spart Platz und Kosten). Einfacher in vorhandene Umspannwerke zu integrieren. ✔ Herausforderungen: Höherer Wartungsaufwand durch Witterungseinflüsse (Staub, Feuchtigkeit, UV). In kalten Klimazonen sind möglicherweise Heizsysteme erforderlich, um ein Einfrieren zu verhindern (bei flüssigkeitsgekühlten Einheiten). 2. STATCOM für den Innenbereich Anwendungen: Industrieanlagen (Stahlwerke, Rechenzentren, Halbleiterfabriken). Städtische Netzinstallationen (begrenzter Platz, Lärmschutz). Umgebungen mit hoher Zuverlässigkeit (wo die Außenbedingungen hart sind). Design-Merkmale: ✔ Gehäuse: Standard IP32 (kein vollständiger Wetterschutz erforderlich). Montage in Elektroräumen oder Containern. ✔ Kühlsystem: Luftgekühlt (üblich für

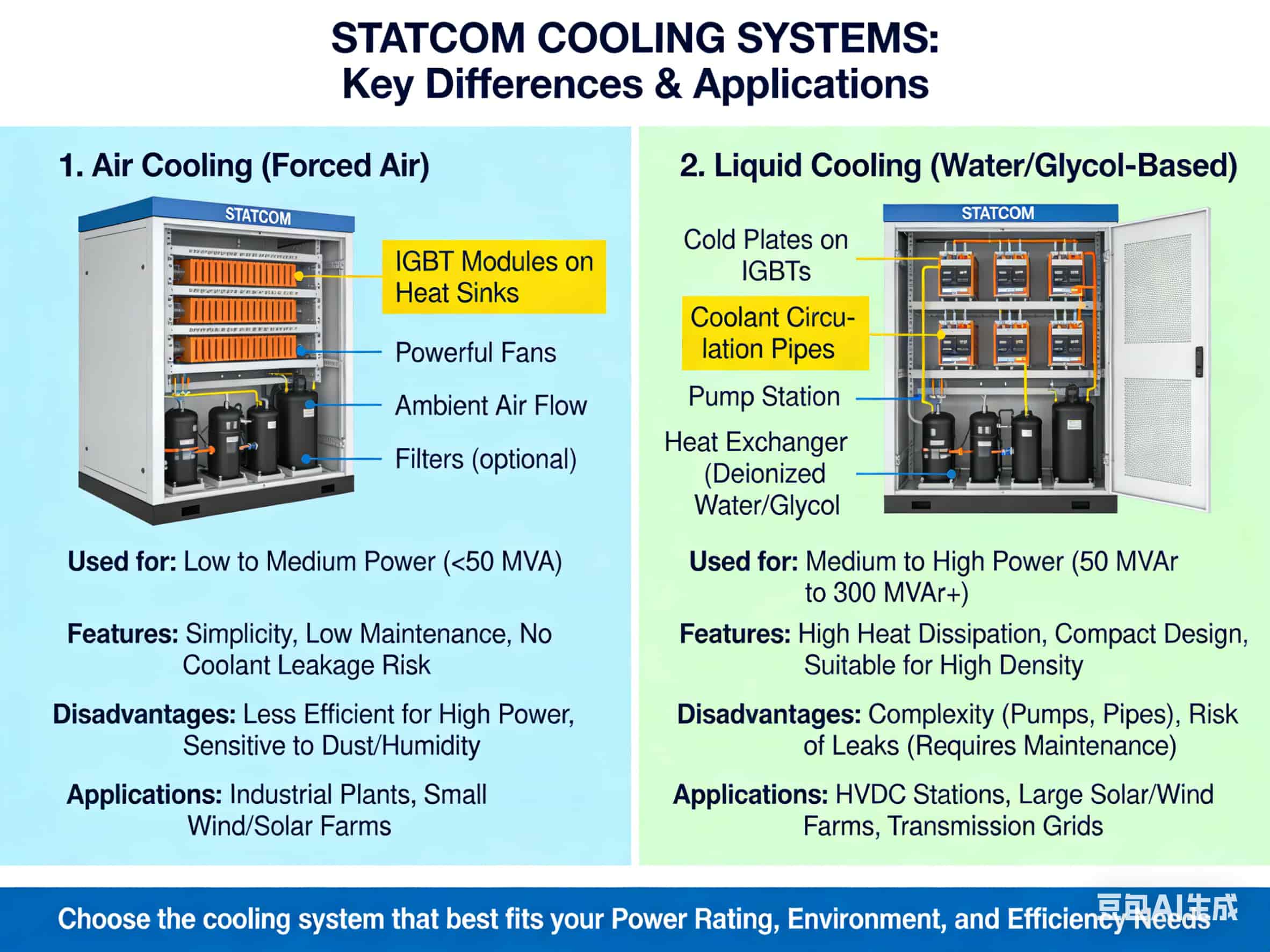

Das Kühlsystem eines STATCOM (Statischer Synchronkompensator) ist entscheidend für die Aufrechterhaltung optimaler Leistung und Zuverlässigkeit, da Leistungselektronik (IGBTs, Kondensatoren usw.) im Betrieb erhebliche Wärme erzeugt. Die Wahl der Kühlung hängt von der STATCOM Nennleistung, Installationsumgebung und Effizienzanforderungen. Arten von STATCOM-Kühlsystemen 1. Luftkühlung (Umluft) Verwendet für: Niedrige bis mittlere Leistung STATCOM s (bis zu ~50 MVA). So funktioniert es: Kühlkörper und Lüfter leiten die Wärme von IGBT-Modulen ab. Die Umgebungsluft wird durch Zwangsbelüftung zirkuliert. Vorteile: Einfach, geringer Wartungsaufwand. Keine Gefahr eines Kühlmittellecks. Nachteile: Weniger effizient für Hochleistungsanwendungen. Empfindlich gegenüber staubigen/feuchten Umgebungen. Beispielanwendungen: Industrieanlagen, kleine Wind-/Solarparks. 2. Flüssigkeitskühlung (auf Wasser-/Glykolbasis) Verwendet für: Mittlere bis hohe Leistung STATCOM s (50 MVAr bis 300 MVAr+). So funktioniert es: Kühlmittel (deionisiertes Wasser oder Glykolmischung) zirkuliert durch an IGBTs angebrachte Kühlplatten. Die Wärme wird an einen Wärmetauscher übertragen und über Heizkörper oder Kühler abgeführt. Vorteile: Höhere Wärmeableitung als bei Luftkühlung. Kompaktes Design, geeignet für Leistungselektronik mit hoher Dichte. Nachteile: Komplexer (Pumpen, Rohre, Wärmetauscher). Bei unsachgemäßer Wartung besteht die Gefahr von Undichtigkeiten. Beispielanwendungen: HGÜ-Anlagen, große Solar-/Windparks, Übertragungsnetz STATCOM S.

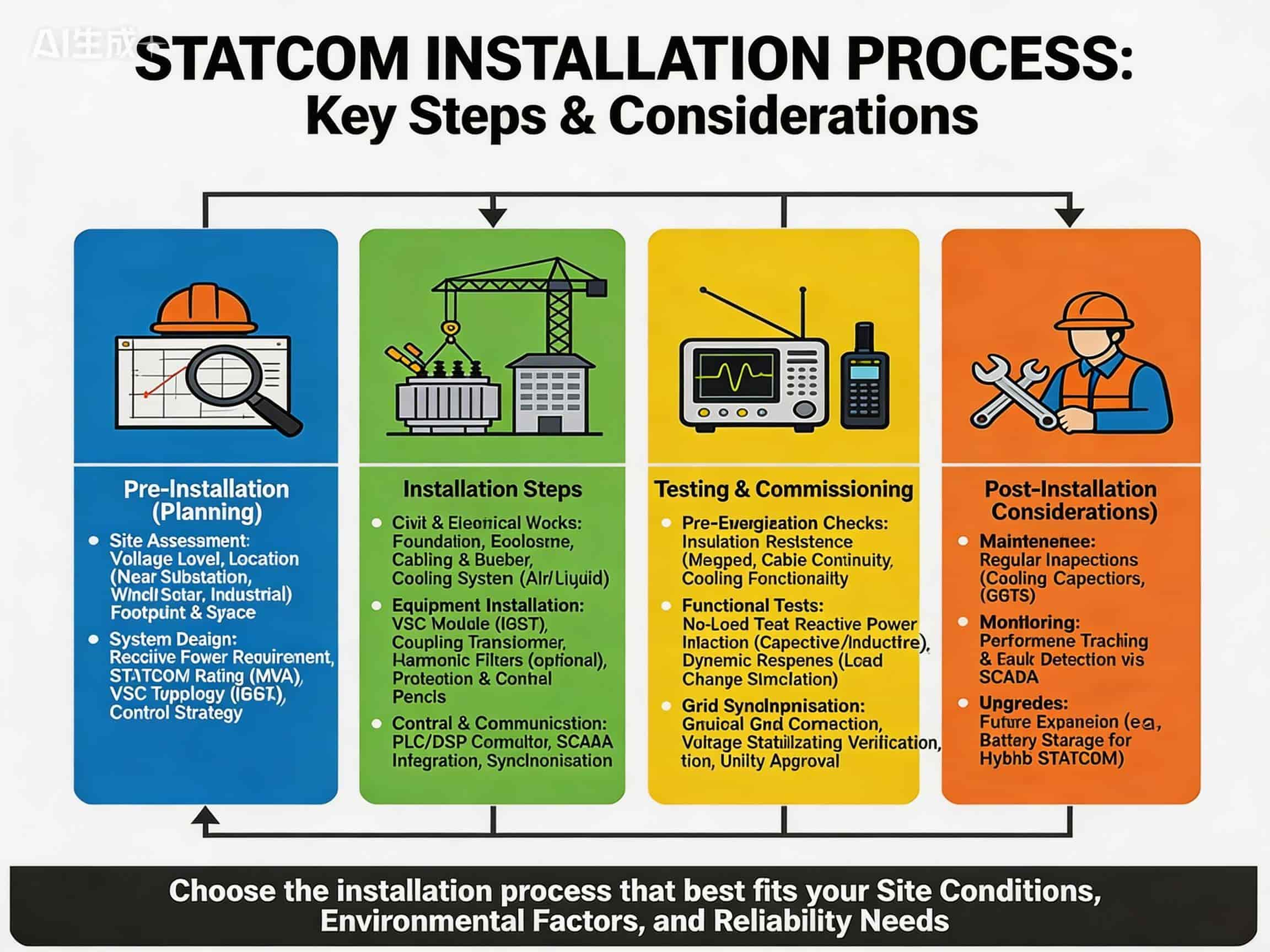

Die Installation eines STATCOM (Statischer Synchronkompensator) Der Installationsprozess umfasst mehrere wichtige Schritte, darunter Standortbewertung, Planung, Geräteaufbau, Prüfung und Inbetriebnahme. Nachfolgend finden Sie eine detaillierte Anleitung zum Installationsprozess: 1. Planung vor der Installation A. Standortbewertung Spannungspegel: Bestimmen Sie, ob die STATCOM werden auf Verteilungsebene (11 kV, 33 kV) oder Übertragungsebene (132 kV, 230 kV, 400 kV) installiert. Standort: In der Nähe eines Umspannwerks zur Netzunterstützung. In der Nähe von Wind-/Solarparks zur Blindleistungskompensation. Industrieanlagen mit Spannungsflimmern. Stellfläche und Platzbedarf: STATCOM s benötigen Platz für: Stromrichter (VSC-basiert) Kühlsystem (Luft-/Wasserkühlung) Aufwärtstransformator (falls erforderlich) Kontrollraum & Schutzpaneele B. Systemdesign und -dimensionierung Blindleistungsbedarf: Berechnung auf Basis von Lastflussstudien. STATCOM Nennleistung: Wählen Sie zwischen ±50 MVA, ±100 MVA usw. Topologie: Voltage-Sourced Converter (VSC) mit IGBT/GTO-Schaltern. Regelungsstrategie: Entscheiden Sie sich zwischen Spannungsregelung, Leistungsfaktorkorrektur oder Schwingungsdämpfung. 2. Installationsschritte A. Bau- und Elektroarbeiten Fundament- und Gehäuseaufbau Stahlbetonsockel für schweres Gerät. Wetterfestes Gehäuse für die Außenmontage. Verkabelung und Sammelschienenverbindungen Verbinden STATCOM über einen Koppeltransformator an das Netz angeschlossen (falls erforderlich). Installieren Sie AC/DC-Kabel und ein Erdungssystem. Installation des Kühlsystems Luftgekühlt: Lüfter und Kühlkörper. Flüssigkeitsgekühlt: Rohre und Wärmetauscher (für Hochleistungs-STATCOMs). B. Geräteinstallation Leistungselektronik (VSC-Modul) Montieren Sie IGBT-basierte Konverter in Racks. Gleichstromkondensatoren anschließen. Aufwärtstransformator (falls erforderlich) Spiele STATCOM Ausgang auf Netzspannung. Oberwellenfilter (optional) Reduziert hochfrequente Schaltoberwellen. Schutz- und Bedienfelder Installieren Sie Relais, Leistungsschalter und eine SCADA-Schnittstelle. C. Steuerungs- und Kommunikationseinrichtung PLC/DSP-Controller: Für schnelle Blindleistungsreaktion. SCADA-Integration: Fernüberwachung und -steuerung. Synchronisierung: Stellen Sie sicher STATCOM entspricht der Netzfrequenz/-phase. 3. Prüfung und Inbetriebnahme A. Prüfungen vor der Aktivierung Isolationswiderstandsprüfung (Megger-Test). Überprüfung der Kabelkontinuität und Polarität. Funktionstest des Kühlsystems. B. Funktionstests Leerlauftest Überprüfen Sie die Steuerlogik ohne Netzanschluss. Blindleistungseinspeisungstest Überprüfen Sie den kapazitiven (Spannungsanstieg) und induktiven (Spannungsabfall) Modus. Dynamischer Reaktionstest Simulieren Sie Netzstörungen (z. B. plötzliche Laständerungen). C. Netzsynchronisation und endgültige Inbetriebnahme Schrittweise Verbindung zum Netz herstellen. Überprüfen Sie die Leistung der Spannungsstabilisierung. Holen Sie für den Vollbetrieb die Genehmigung de...

Die Kapazität eines STATCOM ( Statischer Synchronkompensator ) R bezieht sich auf die Nennleistung, die typischerweise in MVA (Megavoltampere) oder kVAR (Kilovoltampere Blindleistung) gemessen wird. Die Kapazität bestimmt, wie viel Blindleistung die STATCOM kann in das Stromnetz eingespeist oder daraus aufgenommen werden, um die Spannung zu regulieren und die Stabilität zu verbessern. Typische STATCOM-Kapazitäten: Verteilungsebene: 1 MVA bis 10 MVA (wird zur lokalen Spannungshaltung in Industrieanlagen oder zur Integration erneuerbarer Energien verwendet). Übertragungspegel: 10 MVA bis 100 MVA (wird zur Netzspannungsstabilisierung und dynamischen Blindleistungskompensation verwendet). Bis zu 300 MVA oder mehr (für große Stromversorgungssysteme wie HGÜ-Verbindungen oder schwache Netzunterstützung). Faktoren, die die STATCOM-Kapazität beeinflussen: Systemspannungspegel: Höhere Spannungssysteme (z. B. 230 kV, 400 kV) erfordern höhere MVA-Leistungen. Blindleistungsbedarf: Wird durch Lastschwankungen, Integration erneuerbarer Energien oder Fehlerzustände bestimmt. Anforderungen an die dynamische Reaktion: Schnellere Reaktion STATCOM s (z. B. für Wind-/Solarparks) können andere Größenüberlegungen erforderlich sein. Herstellerangaben: Unternehmen bieten STATCOM s in verschiedenen Funktionen. Beispielanwendungen: 50 MVAr STATCOM : Wird zur Netzkonformität von Windparks verwendet. ±100 MVAr STATCOM : Zur Spannungsstützung im Übertragungsnetz. ±200 MVAr+ STATCOM : Für große Industrieanlagen oder schwache Netzanbindung. Möchten Sie Details zu einem bestimmten STATCOM Projekt oder Größenberechnung? Kontaktieren Sie uns: sales@yt-electric.com

Der Spannungspegel eines STATCOM hängt von der Anwendung, der Bauart und dem Anschlusspunkt im Stromnetz ab. Hier ist eine Aufschlüsselung: 1. Typische Spannungspegel für STATCOMs STATCOMs sind je nach Anwendungsfall für den Betrieb auf unterschiedlichen Spannungsebenen ausgelegt: Anwendung Spannungspegel (kV) Bemerkungen STATCOM auf Übertragungsebene 115 kV – 765 kV Wird in Hochspannungsnetzen zur Spannungshaltung und Blindleistungsunterstützung eingesetzt. Unterübertragung STATCOM 33 kV – 132 kV Unterstützt regionale Netze und Industrienetzwerke. Verteilung STATCOM (D-STATCOM) 6,6 kV – 33 kV Wird in Verteilungsnetzen zur Verbesserung der Stromqualität verwendet. Industrielles STATCOM 0,4 kV – 11 kV Kompensiert Spannungseinbrüche/Flicker in Fabriken (z. B. Stahlwerke, Bergbau). 2. Schlüsselfaktoren, die den STATCOM-Spannungspegel beeinflussen Netzanschlusspunkt (Übertragung vs. Verteilung) Blindleistungsbewertung (Höhere MVAr STATCOM s verbinden sich oft mit höheren Spannungen) Transformatorkopplung (Viele STATCOM s verwenden Aufwärtstransformatoren zur Anpassung der Netzspannung) Standardnetzspannungen (ausgelegt zur Einhaltung regionaler Netzvorschriften, z. B. 138 kV, 230 kV, 400 kV).

STATCOMs (Statische Synchronkompensatoren) werden von Industrien und Versorgungsunternehmen eingesetzt, die eine schnelle, dynamische Blindleistungskompensation benötigen, um die Spannung zu stabilisieren, die Stromqualität zu verbessern und die Netzzuverlässigkeit zu erhöhen. Nachfolgend sind die Hauptnutzer von STATCOM S: Stromnetzbetreiber (z. B. National Grid, PJM, AEMO) Anlagen für erneuerbare Energien (Wind- und Solarparks) Stahl-/Bergbauindustrie (zur Kontrolle von Spannungsflimmern) Bahnelektrifizierung (Blindleistungskompensation) Sonstiges 1. Stromübertragungs- und Versorgungsunternehmen Anwendungen: Spannungsstabilisierung in langen Übertragungsleitungen. Verhinderung von Stromausfällen durch Unterstützung schwacher Netze. Erhöhung der Netzträgheit (insbesondere durch Integration erneuerbarer Energien). Beispiele: National Grid (UK/US) → Verwendungen STATCOM s für transiente Stabilität. Tennet (Deutschland/Niederlande) → Bereitstellungen STATCOM s bei Offshore-Windverbindungen. AEP (American Electric Power) → Verwendungen STATCOM s für die Netzstabilität. 2. Erneuerbare Energien (Wind- und Solarparks) Anwendungen: Blindleistungsunterstützung für schwache Netzanschlüsse. LVRT-Konformität (Low Voltage Ride-Through). Reduzierung des Spannungsflimmerns durch Variabilität der Windkraftanlage. Beispiele: Hornsdale Power Reserve (Australien) → STATCOM + Tesla-Batterie für Netzstabilität. Offshore-Windparks (Nordsee, USA) → STATCOM s in HGÜ-Verbindungen. 3. Schwerindustrie (Stahl, Bergbau, Öl und Gas) Anwendungen: Unterdrückung von Spannungsflackern (z. B. Lichtbogenöfen). Leistungsfaktorkorrektur für große Motoren und Brecher. Oberwellenfilterung in Halbleiterfabriken. Beispiele: Stahl→ STATCOM s für die Stabilität des Lichtbogenofens. Saudi Aramco (Öl und Gas) → STATCOM s für die Stromqualität von Offshore-Bohrinseln. 4. Elektrifizierung von Eisenbahnen und U-Bahnen Anwendungen: Ausgleich der Blindleistung in 25-kV/50-Hz-Bahnsystemen. Abschwächung von Spannungsabfällen durch Hochgeschwindigkeitszüge. Beispiele: Deutsche Bahn (Deutschland) → STATCOM s für die Stabilität des Schienennetzes. Shanghai Metro (China) → Nutzungen STATCOM s um Spannungseinbrüche zu vermeiden. 5. Rechenzentren und kritische Einrichtungen Anwendungen: Verhinderung von Ausfallzeiten durch Spannungseinbrüche/-spitzen. Sicherstellung sauberer Stromversorgung für empfindliche IT-Geräte. Beispiele: Google, Amazon, Microsoft → STATCOM s in Hyperscale-Rechenzentren. Krankenhäuser & Flughäfen → Backup STATCOM Systeme zur USV-Unterstützung. 6. HGÜ-Verbindungen (Hochspannungs-Gleichstrom-Übertragung) Anwendungen: Blindleistungsunterstützung für Umrichterstationen. Schwarzstartfähigkeit (Neustart der Netze nach Ausfällen).

A STATCOM ( Statischer Synchronkompensator ) spielt eine entscheidende Rolle bei der Aufrechterhaltung der Spannungsstabilität in Stromnetzen durch die dynamische Einspeisung oder Aufnahme von Blindleistung. Seine Fähigkeit zur Regulierung des Spannungsniveaus macht es unverzichtbar für die Verbesserung der Stromqualität, insbesondere in Netzen mit hohem Anteil erneuerbarer Energien oder stark ausgelasteten Netzen. Für moderne Netze, erneuerbare Energien und dynamische Spannungsregelung, STATCOM ist aufgrund seiner Geschwindigkeit, Kompaktheit und überlegenen Niederspannungsleistung die bessere Wahl. SVCs bleiben jedoch für große, kostensensible Projekte mit weniger strengen Reaktionsanforderungen relevant. STATCOM s sind hocheffektiv bei der Aufrechterhaltung des Spannungsniveaus durch dynamische Anpassung des Blindleistungsflusses. Ihre schnelle Reaktion und Flexibilität machen sie herkömmlichen Kompensatoren wie SVCs überlegen, insbesondere in modernen Stromnetzen mit hoher Variabilität.
