Verhindern Sie versteckte Stromkosten durch dynamische Lasten in der Automobilindustrie: Vorteile der Aufrüstung von Stromqualitätssystemen

Verhindern Sie versteckte Stromkosten durch dynamische Automobillasten: Vorteile der Aufrüstung des Netzqualitäts-Systems

Automobil-Montagelinien arbeiten mit extremen Lastschwankungen. Hochleistungs-Hebeanlagen und Roboterschweißgeräte benötigen während der Startzyklen sofortige Blindleistung. Herkömmliche kondensatorbasierte Kompensationssysteme können diese Transienten im Millisekundenbereich nicht nachverfolgen, was zu erheblichen Blindleistungsgebühren und Spannungsabfällen am Sammelschienensystem führt.

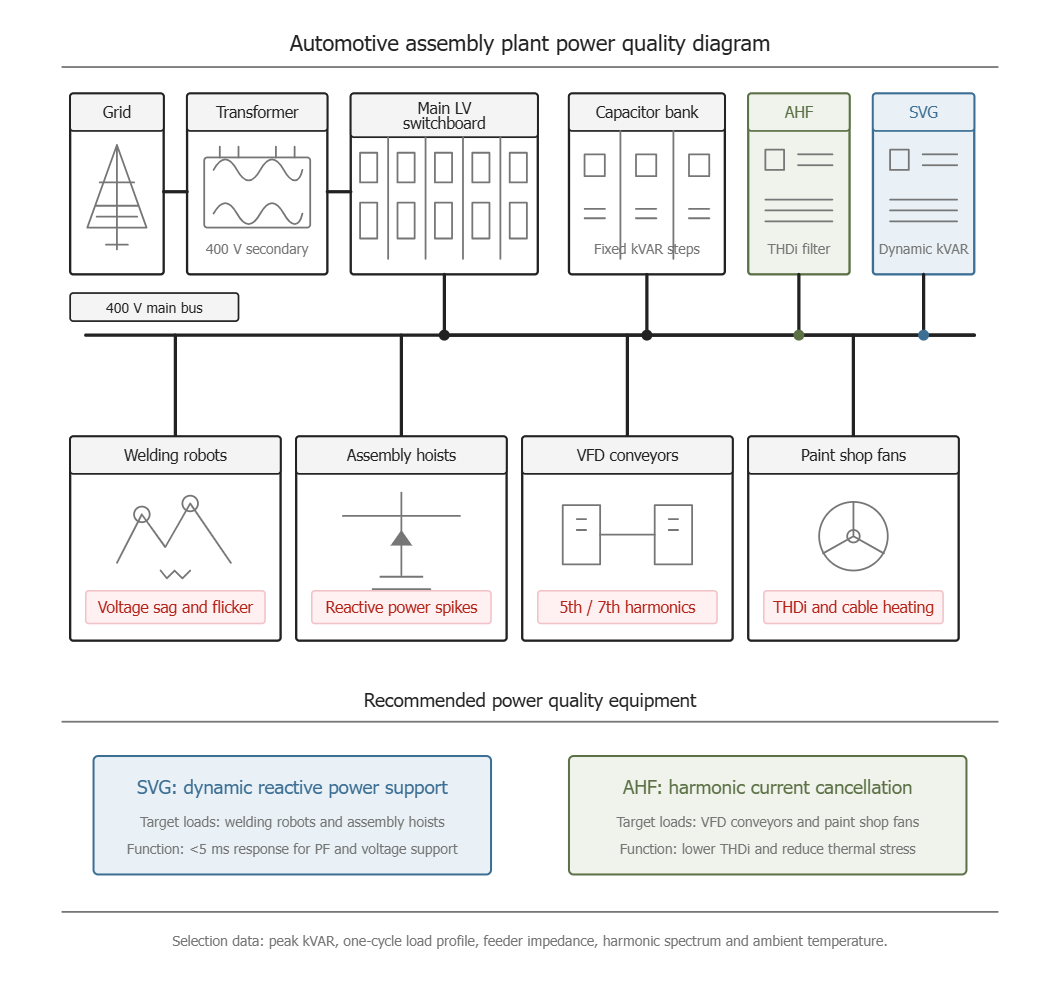

Schweißroboter, Montagehubwerke, VFD-Förderanlagen und Lackierkabinenventilatoren erzeugen Spannungseinbrüche, Blindleistungsspitzen und Oberschwingungsverzerrungen in einer Automobil-Montageanlage.SVGbietet eine schnelle Blindleistungskompensation für dynamische Lasten, während AHF die THDi von VFD-betriebenen Anlagen reduziert.

Technische Herausforderungen bei der Dynamik von Montagelinien

Automobil-Hebesysteme verwenden drehmomentstarke Asynchronmotoren, die alle paar Sekunden takten. Diese Motoren ziehen während der anfänglichen Magnetisierungs- und Beschleunigungsphasen massive Blindströme. Herkömmliche mechanische Schütze benötigen 20 ms bis 100 ms, um Kondensatorstufen zu schalten. Diese Verzögerung verursacht eine Abweichung zwischen dem Lastbedarf und der Kompensationsleistung.

Netzbetreiber messen den Leistungsfaktor mit hoher Auflösung. Ein nacheilender Leistungsfaktor während des Motorstarts führt zu sofortigen Netzzuschlägen. Darüber hinaus verhindert die langsame Entladezeit von Kondensatoren eine schnelle Wiedereinschaltung, wodurch das System während aufeinanderfolgender Lastzyklen ungeschützt bleibt.

Unzureichende Kompensation löst erhebliche Spannungseinbrüche entlang der Verteilerschiene aus. Diese Schwankungen beeinträchtigen empfindliche SPS-Steuerungen und Robotersensoren. Die Betriebsunterbrechungen nehmen zu, wenn Steuerungssysteme aufgrund transienter Unterspannungsbedingungen auslösen.

Die Physik der Millisekunden-Reaktion

Die SVG-Blindleistungskompensation nutzt eine Voltage Source Converter (VSC)-Architektur. Anders als passive Kondensatoren arbeitet der SVG als gesteuerte Stromquelle. Er verfolgt den Laststrom in Echtzeit mithilfe schneller Digital Signal Processors (DSP). Das System berechnet die exakt erforderliche Blindkomponente und speist innerhalb von 5 Millisekunden einen gleich großen entgegengesetzten Strom ein.

Diese Reaktionsgeschwindigkeit entsteht durch die Beseitigung mechanischer Schaltkomponenten. Leistungselektronische Schalter, insbesondere IGBTs, modulieren die Ausgangsleistung mit hohen Frequenzen. Der SVG bleibt mit der Netzfrequenz synchronisiert und ermöglicht nahtlose Übergänge zwischen kapazitiver und induktiver Kompensation.

Präzision ist in dynamischen Umgebungen entscheidend. Der SVG bietet eine stufenlose, kontinuierliche Anpassung der Blindleistung. Er hält unabhängig von der Lastgröße einen Ziel-Leistungsfaktor von 0,99 aufrecht. Diese Genauigkeit ist mit fest gestuften Kondensatorbänken mathematisch unmöglich.

3-Level-Topologie und Betriebseffizienz

YT Electric verwendet eine 3-Level Neutral Point Clamped (NPC)-Topologie in seinen SVG-Systemen. Standard-2-Level-Umrichter erzeugen hohe Oberschwingungsanteile und eine erhebliche Spannungsbelastung (dv/dt) am Ausgangsfilter. Die 3-Level-Architektur nutzt zusätzliche Schaltzustände, um eine Sinuswelle genauer anzunähern.

Dieses Design reduziert die Spannungsschrittweite über jedem IGBT um 50 %. Eine geringere Spannungsbelastung verlängert die Lebensdauer der Leistungselektronik. Außerdem minimiert es Schaltverluste und erhöht die gesamte Energieeffizienz des Schranks.

Das Wärmemanagement ist für Automobilwerke mit Umgebungstemperaturen von 45 °C entscheidend. Die 3-Level-Topologie verteilt die Wärme gleichmäßiger über die Leistungsmodule. Es werden kleinere Ausgangsdrosseln benötigt, wodurch Stellfläche und Gewicht der Ausrüstung reduziert werden.

Tabelle A: Technischer Vergleich

Spannung stabilisieren und thermische Belastung reduzieren

Die dynamische Blindleistungskompensation behebt direkt Probleme der Spannungsstabilität. Durch das Einspeisen von Blindstrom während der Anlaufspitze des Motors verhindert das SVG den Spannungsabfall, der typischerweise bei Leitungen mit hoher Impedanz auftritt. Diese „Spannungsunterstützung“ stellt sicher, dass automatisierte Produktionslinien ohne unerwünschte Abschaltungen in Betrieb bleiben.

Hohe THDi-Werte (Total Harmonic Distortion, Gesamte harmonische Verzerrung) treten häufig bei VFD-Lasten in der Automobilindustrie auf. Übermäßige Oberschwingungen erhöhen die thermische Belastung von Kabeln und Transformatoren. Herkömmliche Kondensatoren bergen das Risiko einer Resonanz mit der Systemimpedanz, wodurch diese Oberschwingungen möglicherweise verstärkt werden.

Das SVG wirkt als Puffer gegen harmonische Verzerrungen. Seine Hochfrequenz-Schaltfähigkeit ermöglicht die Abschwächung niederfrequenter Oberschwingungen und führt gleichzeitig eine Leistungsfaktorkorrektur durch. Diese Doppelfunktion schützt vorgeschaltete Verteilungsanlagen vor vorzeitiger Alterung.

Auswahllogik für Automobilwerke

Die Auswahl der richtigen SVG-Kapazität erfordert ein detailliertes Audit der Netzqualität. Ingenieure müssen den Spitzenbedarf an Blindleistung während des schwersten Produktionszyklus analysieren. Eine Orientierung an durchschnittlichen Leistungsfaktordaten führt zu unterdimensionierten Systemen, die transiente Spitzen nicht bewältigen können.

Umgebungsfaktoren bestimmen die Hardwarespezifikationen. Automobilwerke weisen häufig hohe Staubkonzentrationen und erhöhte Umgebungstemperaturen auf. YT Electric empfiehlt Schaltschränke mit unabhängigen Kühlkanälen und mit Schutzbeschichtung versehenen Leiterplatten, um die Zuverlässigkeit sicherzustellen.

Die Integration in bestehende Verteilungssysteme muss nahtlos erfolgen. Das SVG sollte Modbus-TCP- oder Profibus-Protokolle für die Fernüberwachung unterstützen. Diese Konnektivität ermöglicht es Wartungsteams, den Echtzeit-Leistungsfaktor und den Gerätezustand vom zentralen Kontrollraum aus zu verfolgen.

Tabelle B: Technische Auswahlmatrix

Globaler Anwendungsfall: Europäisches Automobilverpackungswerk

Ein repräsentativer Industriestandort in Deutschland verzeichnete monatliche Leistungsfaktorstrafen von über 2.400 €. Das Werk nutzte Schwerlastförderanlagen und automatisierte Palettierer. Die vorhandenen Kondensatorbänke konnten nicht auf die 2-Sekunden-Lastzyklen reagieren, was zu einem aufgezeichneten durchschnittlichen Leistungsfaktor von 0,82 führte.

YT Electric implementierte eine 300-kVAR-SVG-Lösung auf Basis einer 3-Level-Topologie. Das System wurde am Hauptverteilungsbus mit 400 V installiert. Ingenieure konfigurierten das Gerät so, dass die Blindleistungskompensation mit sekundärer Oberschwingungsreduzierung priorisiert wird.

Die technischen Ergebnisse waren sofort sichtbar. Der durchschnittliche Leistungsfaktor stabilisierte sich innerhalb der ersten Woche bei 0,99. Spannungsschwankungen am Bus sanken von 8 % auf weniger als 2 %. Die Versorgungsstrafen wurden beseitigt, wodurch sich ein Projekt-ROI von ungefähr 14 Monaten ergab.

FAQ

1. Wie berechne ich die erforderliche SVG-Kapazität für eine dynamische Montagelinie?

Die Kapazitätsauswahl sollte auf der Differenz zwischen dem Spitzenbedarf an Blindleistung und der Zielanforderung an den Leistungsfaktor basieren. Wir empfehlen die Verwendung eines Netzqualitätsanalysators, um während der Spitzenproduktion Daten mit einer Auflösung von 1 Zyklus zu erfassen.

2. Kann das SVG zusammen mit bestehenden Kondensatorbänken installiert werden?

Ja, das SVG ist mit älteren Kondensatorsystemen kompatibel. Es kann in einem „Hybrid“-Modus betrieben werden, bei dem die Kondensatoren die grundlegende Blindlast übernehmen und das SVG die dynamischen Schwankungen verwaltet.

3. Welche Wartung ist für ein 3-Level-SVG erforderlich?

Die Wartung konzentriert sich hauptsächlich auf die Reinigung der Luftfilter und die Überprüfung der Kühlventilatoren alle 6 bis 12 Monate. Das digitale Steuerungssystem bietet eine Selbstdiagnose, um Bediener auf Unregelmäßigkeiten von Komponenten hinzuweisen.

4. Wie verbessert die 3-Level-Topologie die Systemlebensdauer?

Das 3-Level-NPC-Design reduziert die Spannungsbelastung einzelner IGBTs im Vergleich zu 2-Level-Designs um die Hälfte. Ein geringeres dv/dt und reduzierte Schaltverluste führen zu niedrigeren Betriebstemperaturen.

Mehr erfahren

Erkunden Sie die Produktspezifikationen und Anwendungshinweise von YT Electric: https://www.ytelect.com/blog/guide-to-selecting-active-harmonic-filters_b321

Referenz: IEEE 519-2022, IEEE-Standard zur Oberschwingungsregelung in elektrischen Energiesystemen: https://standards.ieee.org/ieee/519/10677/

Benötigen Sie eine standortspezifische Lösung? Teilen Sie Ihr Einliniendiagramm, Ihre Lastliste, den gemessenen Leistungsfaktor, die THDi/TDD-Daten und die Umgebungsbedingungen mit YT Electric. Unsere Vertriebsingenieure können die Daten prüfen und einen technischen Vorschlag erstellen.
