MV STATCOM Lösungen für die Stabilität industrieller Stromnetze

Industrielle Schweißanlagen stehen aufgrund der hochfrequenten und intermittierenden Schweißlasten vor besonderen Herausforderungen hinsichtlich der Stromqualität. Diese Lasten verursachen schnelle Spannungsschwankungen und Oberwellenverzerrungen. Der Einsatz eines Mittelspannungs-STATCOM (Statischer Synchronkompensator) ist die effektivste Methode, das Netz zu stabilisieren und den unterbrechungsfreien Betrieb zu gewährleisten.

Technische Auswirkungen von Schweißbelastungen

Schweißprozesse erfordern kurzzeitig große Mengen an Blindleistung. Dieser Bedarf führt zu erheblichen Spannungsabfällen und -flimmern, was empfindliche Steuerelektronik und benachbarte Geräte stören kann. Herkömmliche Kondensatorbatterien reagieren oft zu langsam auf diese Mikrosekundenänderungen.

Der Mittelspannungs-STATCOM nutzt Hochgeschwindigkeits-IGBTs (Insulated Gate Bipolar Transistors) zur sofortigen Blindleistungskompensation. Durch das Schalten mit hohen Frequenzen kann das System Blindleistung einspeisen oder aufnehmen, um ein konstantes Spannungsprofil aufrechtzuerhalten. Dieser proaktive Ansatz verhindert Anlagenstillstände und verlängert die Lebensdauer von Industriemaschinen.

Systemleistungsvergleich

Die folgende Tabelle veranschaulicht die Leistungsunterschiede zwischen traditionellen Kompensationsmethoden und der modernen STATCOM-Lösung in einer typischen Schweißanlagenumgebung.

Spannungsstabilität und Flimmerkontrolle

Die Netzstabilität wird anhand der Konstanz der Spannungsamplitude gemessen. In einer Schweißanlage erzeugt das schnelle Ein- und Ausschalten von Schweißrobotern ein „Flimmern“, das als schnelle Schwankung der Stromversorgung wahrgenommen wird. Ein STATCOM (Static Anti-State Controller) gleicht dies aus, indem er als dynamische Spannungsquelle fungiert.

Fällt die Spannung während eines Schweißvorgangs ab, liefert der STATCOM kapazitiven Strom, um den Spannungspegel zu erhöhen. Steigt die Spannung hingegen an, nimmt er induktiven Strom auf. Da es sich um einen Spannungsquellenumrichter handelt, kann der STATCOM auch bei deutlich reduzierter Systemspannung vollen Blindstrom bereitstellen – eine Leistung, die passive Systeme nicht erbringen.

Betriebliche Vorteile für Werke

Über die bloße Einhaltung der Vorschriften der Energieversorger hinaus bietet die Installation eines Mittelspannungs-STATCOM spürbare wirtschaftliche Vorteile. Die Reduzierung des Oberwellengehalts senkt die Wärmeentwicklung in Transformatoren und Kabeln, wodurch Energieverluste verringert und vorzeitiger Isolationsausfall verhindert werden.

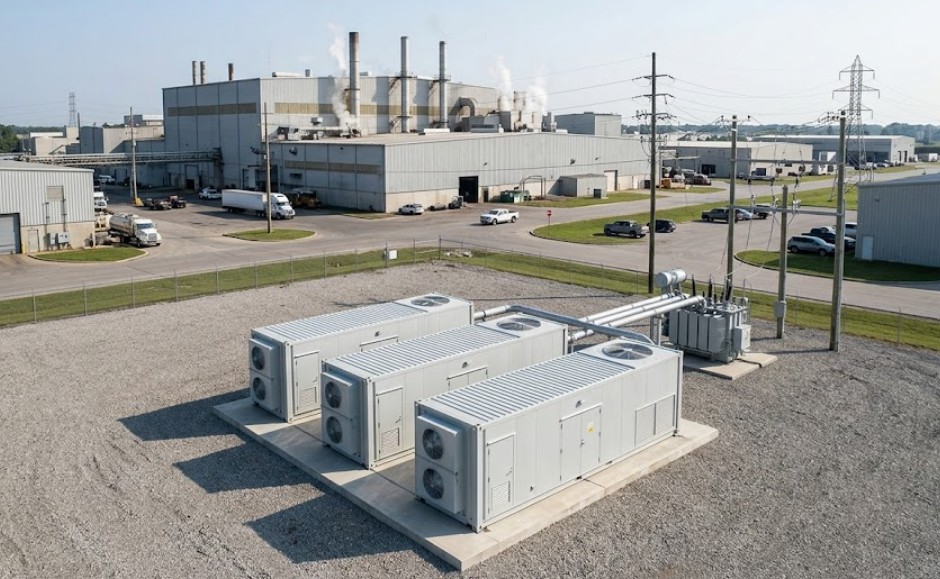

Darüber hinaus verbessert die Stabilisierung des lokalen Stromnetzes die Zündkonsistenz von Schweißgeräten. Dies führt zu qualitativ hochwertigeren Schweißnähten und geringeren Ausschussquoten. Dank ihrer kompakten Bauweise lassen sich moderne STATCOM-Einheiten problemlos in bestehende Elektroräume integrieren, ohne dass umfangreiche bauliche Veränderungen erforderlich sind.

Umsetzung und Sicherheit

Sicherheit hat bei der Installation von Mittelspannungsanlagen höchste Priorität. Moderne STATCOM-Einheiten verfügen über fortschrittliche Schutzlogik, einschließlich Überstrom-, Überspannungs- und Temperaturüberwachung. Sie sind typischerweise in Gehäusen der Schutzart NEMA 3R oder höher untergebracht, um dem Staub und der Hitze in Industrieanlagen standzuhalten.

Bei der Inbetriebnahme werden die Regelalgorithmen auf die spezifische Impedanz des Netzanschlusses der Anlage abgestimmt. Dadurch wird sichergestellt, dass der STATCOM nicht mit anderen Geräten in Resonanz gerät. Das Ergebnis ist eine robuste, wartungsfreie Lösung, die langfristige Zuverlässigkeit für anspruchsvolle Industrieanwendungen bietet.
