Ein statischer Blindleistungskompensator wird normalerweise anhand von Blindleistungskapazität, Ansprechzeit, Leistungsfaktorkorrektur und Oberschwingungskompensation bewertet. In vielen Anlagen stellt der Betriebsraum eine weitere Anforderung: Die Lösung muss auch Lärm, Staubbelastung und Wartungsaufwand kontrollieren.

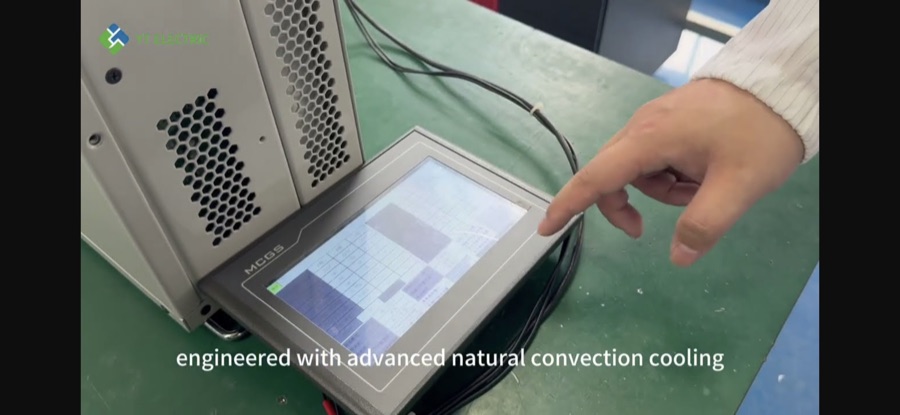

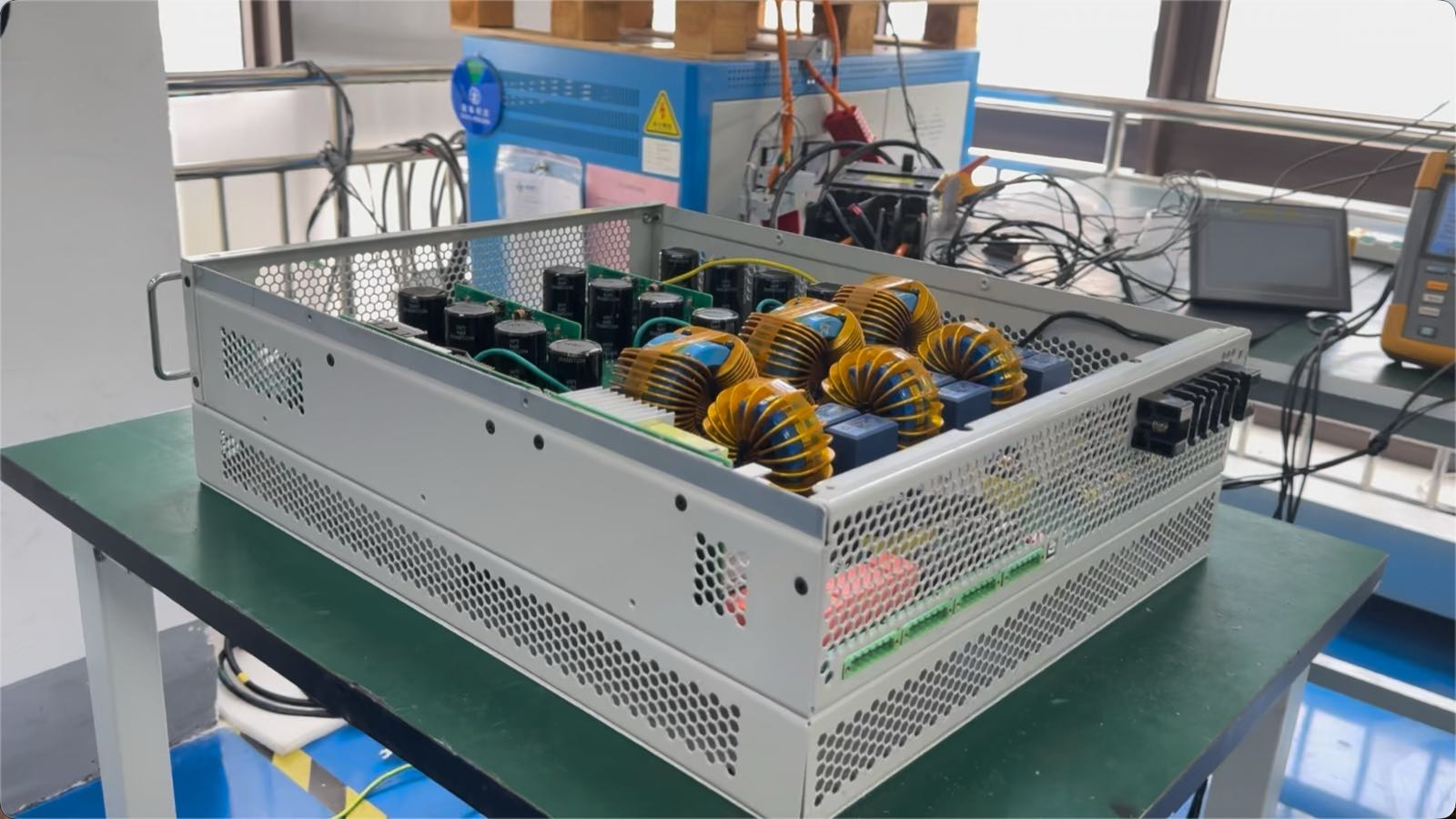

Der lüfterlose statische Blindleistungskompensator von YT Electric nutzt natürliche Wärmeableitung anstelle eines internen Kühlventilators. Die kompakte SVG-Plattform bietet induktive und kapazitive Blindleistungskompensation sowie Oberschwingungskompensation von der 2. bis zur 25. Ordnung.
Der sichtbarste Unterschied zu einem herkömmlichen lüftergekühlten Design ist die Kühlmethode. Das Video zeigt drei praktische Auswirkungen der natürlichen Wärmeableitung: leiser Betrieb, weniger Staubablagerungen an empfindlicher Elektronik und weniger wartungsbedingte Probleme mit Ventilatoren.
Das Datenblatt spezifiziert ein Geräusch von ≤40 dB, IP20-Schutz, Abmessungen von 440 × 578,5 × 175 mm und ein angegebenes Gewicht von 28 kg. Diese Werte unterstützen die Schaltschrankplanung, aber Installateure müssen dennoch den erforderlichen Freiraum, Kabelzugang und thermischen Platzbedarf berücksichtigen.
Eine Anlage kann zwischen nacheilenden und voreilenden Zuständen wechseln, wenn Motoren, Transformatoren, USV-Anlagen, Kondensatorbänke und leistungselektronische Lasten ihren Zustand ändern. Der lüfterlose SVG unterstützt sowohl induktive als auch kapazitive Blindleistungskompensation innerhalb der gewählten Nennleistung.
Die bereitgestellten Daten spezifizieren PF≥0,99 als Referenz für die Blindleistungskompensation. Das erreichte Ergebnis vor Ort hängt weiterhin von der Anordnung der Stromwandler (CT), dem Messpunkt, dem Lastprofil, der Systemspannung, der verfügbaren Kapazität und den Inbetriebnahmeeinstellungen ab. DSP+FPGA-Steuerung, ein 4,3-Zoll- oder 7-Zoll-LCD-HMI und Modbus-Kommunikation über RS485 unterstützen die lokale Überwachung und Systemintegration.
Blindleistungskompensation und Oberschwingungsfilterung sind unterschiedliche technische Aufgaben. Eine Kondensatorbank kann einen Teil eines Leistungsfaktorproblems korrigieren, entfernt jedoch nicht aktiv Oberschwingungsströme. Wo ein Standort eine stärkere Oberschwingungsbelastung aufweist, löscht ein dedizierter aktiver Oberschwingungsfilter (APF) Oberschwingungsströme in Echtzeit. Messen Sie bei Gleichrichtern, drehzahlgeregelten Antrieben, USV-Anlagen und anderen nichtlinearen Lasten das Oberschwingungsspektrum, bevor Sie Geräte auswählen.
Das Datenblatt spezifiziert eine Kompensation der 2.–25. Ordnung, selektive oder vollständige Kompensation und eine maximale Oberschwingungskompensationskapazität von 100 % der Nennkapazität. Es listet eine Oberschwingungsfilterrate von ≥95 % auf. Das erreichte Ergebnis hängt vom Oberschwingungsspektrum, der Quellenimpedanz, der Genauigkeit der Stromwandler, der Systemspannung und der für die Oberschwingungslast zugewiesenen Kapazität ab.
Im Video zeigen ein Fluke-Netzqualitätsanalysator und die Produktschnittstelle die Echtzeit-Blindleistungskompensation, die Verbesserung des Leistungsfaktors auf 0,99 und die Oberschwingungsfilterung von der 2. bis zur 25. Ordnung. Die Demonstration berichtet von einer Filterrate von bis zu 95 % bei einer Ansprechzeit von unter 5 Millisekunden.
Ein Kompensationsgerät muss schnell genug reagieren, um der Last zu folgen. Das Datenblatt spezifiziert eine Gesamtansprechzeit von ≤5 ms und eine sofortige Ansprechzeit von ≤50 μs; dies sind unterschiedliche Punkte im Steuerungs- und Kompensationsprozess.
Beschaffungsteams sollten fragen, wie die Reaktion gemessen wird, an welchem Betriebspunkt, mit welcher Lastwellenform und ob die gewählte Kapazität den erforderlichen Strom liefern kann. Messen Sie den Normalbetrieb, die Spitzenlast, Schaltvorgänge und die Bedingungen, die die Beschwerde über die Stromqualität verursachen.
| Technische Überlegung | Herkömmlicher lüftergekühlter SVG | YT Electric lüfterloses SVG-Design |
|---|---|---|
| Kühlmethode | Erzwungener Luftstrom durch interne Ventilatoren | Natürliche Wärmeableitung |
| Akustisches Design | Lüftergeräusch hängt von Geschwindigkeit, Luftstrom und Verschmutzung ab | Datenblatt-Geräuschpegel ≤40 dB |
| Staubbelastung | Luftstrom kann Staub durch das Gehäuse ziehen und Filter erfordern Aufmerksamkeit | Kein interner Kühlventilator; Installationsumgebung erfordert dennoch eine Bewertung |
| Lüfterbezogene Wartung | Inspektion von Ventilator und Filter kann erforderlich sein | Entfernt den internen Ventilator als Wartungspunkt |
| Blindleistungskompensation | Hängt von der gewählten SVG-Steuerung und Nennleistung ab | Induktive und kapazitive Kompensation |
| Oberschwingungskompensation | Abhängig von Modell und Konfiguration | Kompensation der 2. bis 25. Ordnung; selektive oder vollständige Kompensation |
| Kommunikation | Abhängig vom Modell | Modbus-Protokoll über RS485 im Datenblatt aufgeführt |
| Installationsanforderung | Freiraum für Zwangslüftung und Filterzugang | Freiraum für natürliche Wärmeabfuhr und Überprüfung der Umgebungstemperatur |
Diese Tabelle vergleicht Konstruktionsüberlegungen; Ingenieure sollten die vollständigen Datenblätter, Betriebsbedingungen und Inbetriebnahmevoraussetzungen der ausgewählten Modelle vergleichen.
| Auswahlpunkt | Bereitgestellte Produktinformationen | Was das Projektteam bestätigen sollte |
|---|---|---|
| Nennkapazität | 10 kvar oder 15 kvar | Gemessener Blindstrom, Ziel-PF und zukünftiges Lastwachstum |
| Nennspannung | AC 400 V ±15% | Tatsächliche Systemspannung und Spannungsschwankungen am Anschlusspunkt |
| Frequenz | 50/60 Hz | Lokale Netzfrequenz und Betriebsstabilität |
| Anschluss | Dreiphasig, dreiadrig oder dreiphasig, vieradrig | Neutralleiteranordnung und CT-Installationspunkt |
| Oberschwingungsbereich | 2. bis 25. Ordnung | Dominante Oberschwingungsordnungen und ob eine selektive oder vollständige Kompensation erforderlich ist |
| Reaktionszeit | Gesamt ≤5 ms; sofort ≤50 μs | Erforderliche dynamische Leistung und Messmethode |
| Kühlung und Geräuschentwicklung | Natürliche Wärmeabfuhr; ≤40 dB | Schaltschrankfreiraum, Umgebungstemperatur und akustische Anforderungen |
| Umgebung | -20–30°C; 0–95% rF, nicht kondensierend; Höhe ≤1500 m | Leistungsreduzierung, Gehäusebedingungen und Belüftung vor Ort |
| Kommunikation | Modbus über RS485 | BMS/EMS-Protokoll-Map, Leitungsführung und Adressplanung |
Das Datenblatt gibt an, dass höhere Umgebungstemperaturen die Ausgangsleistung reduzieren. Über 1500 m verringert sich die Kapazität um 1 % pro weiteren 100 m. Diese Grenzwerte sollten vor Abschluss der Bestellung geprüft werden, insbesondere bei kompakten Gehäusen oder Installationen in großen Höhen.
Beginnen Sie mit einer Netzqualitätsmessung anstelle einer Schätzung der Transformatorgröße. Erfassen Sie Spannung, Strom, Wirkleistung, Blindleistung, Leistungsfaktor und einzelne Oberschwingungsordnungen am vorgesehenen Anschlusspunkt, einschließlich Kondensatorbänken, USV-Anlagen und Filtern in ihren Betriebszuständen.
Bestätigen Sie den Anschlusstyp und die Anordnung der Stromwandler (CT): Dreiphasige Drei- und Vierleitersysteme erfordern unterschiedliche Mess- und Kompensationskonfigurationen. Überprüfen Sie die CT-Polarität, Phasenfolge und Position. Bestätigen Sie abschließend vor der Schaltschrankfertigung den Freiraum für natürliche Kühlung, HMI-Zugang, Betriebsbedingungen und RS485-Anforderungen.
Keine einzelne Kompensationstopologie eignet sich für jede Installation. Der lüfterlose SVG ist ein starker Kandidat, wenn 10 oder 15 kvar Kapazität, geringe akustische Geräusche und natürliche Wärmeabfuhr den gemessenen Anforderungen entsprechen. Größere oder komplexere Systeme erfordern möglicherweise einen anderen Kapazitätsbereich oder ein koordiniertes Netzqualitätssystem.
Ja. Die bereitgestellten Produktinformationen führen sowohl die induktive als auch die kapazitive Blindleistungskompensation auf. Der endgültige Betriebsbereich hängt vom gewählten Modell, den Steuerungseinstellungen und dem gemessenen Systemzustand ab.
Das Datenblatt listet die Kompensation der 2. bis 25. Oberschwingungsordnung mit selektiver oder vollständiger Kompensation auf. Ingenieure sollten dennoch das Oberschwingungsspektrum vor Ort messen und den Kompensationsmodus entsprechend den dominanten Oberschwingungsordnungen und der verfügbaren Nennkapazität auswählen.
Bestätigen Sie den gemessenen kvar-Bedarf, den Ziel-Leistungsfaktor, den Oberschwingungsstrom, die Spannung, den Verdrahtungstyp, die CT-Position, die Umgebungstemperatur, die Höhe und die Kommunikationsanforderungen. Die 10-kvar- oder 15-kvar-Nennleistung sollte anhand der gemessenen Betriebsbedingungen und nicht allein anhand der Transformator-kVA ausgewählt werden.
Der lüfterlose Static Var Generator kombiniert elektrische Kompensation mit Installationskomfort. Die natürliche Wärmeabfuhr macht einen internen Kühlventilator überflüssig, während der spezifizierte Geräuschpegel von ≤40 dB Anwendungen unterstützt, bei denen akustischer Komfort wichtig ist.
Die YTPQC-SVG/xx-4-4L-Plattform bietet induktive und kapazitive Blindleistungskompensation, Kompensation der 2. bis 25. Oberschwingungsordnung, eine Referenzleistung von PF≥0,99, eine gelistete Oberschwingungsfilterrate von ≥95 %, eine Gesamtreaktionszeit von ≤5 ms und einen Systemverlust von ≤2,5 %. Das Video demonstriert diese Funktionen mit einem Netzqualitätsanalysator und der Produktschnittstelle.
Weiterführende Literatur: Ingenieure, die mit VFD-lastigen Anlagen arbeiten, können Wandlertopologien vergleichen in 3-stufiger aktiver Oberschwingungsfilter zur THDi-Korrektur.
Für eine projektspezifische Empfehlung teilen Sie Spannung, kvar-Profil, Oberschwingungsspektrum, Anschlusstyp und Installationsbedingungen mit YT Electric. Unser Netzqualitätsteam kann die Eignung prüfen und die geeignete Konfiguration definieren.
Kontaktieren Sie YT Electric für eine Anwendungsprüfung des lüfterlosen SVG und ein Projektangebot.
