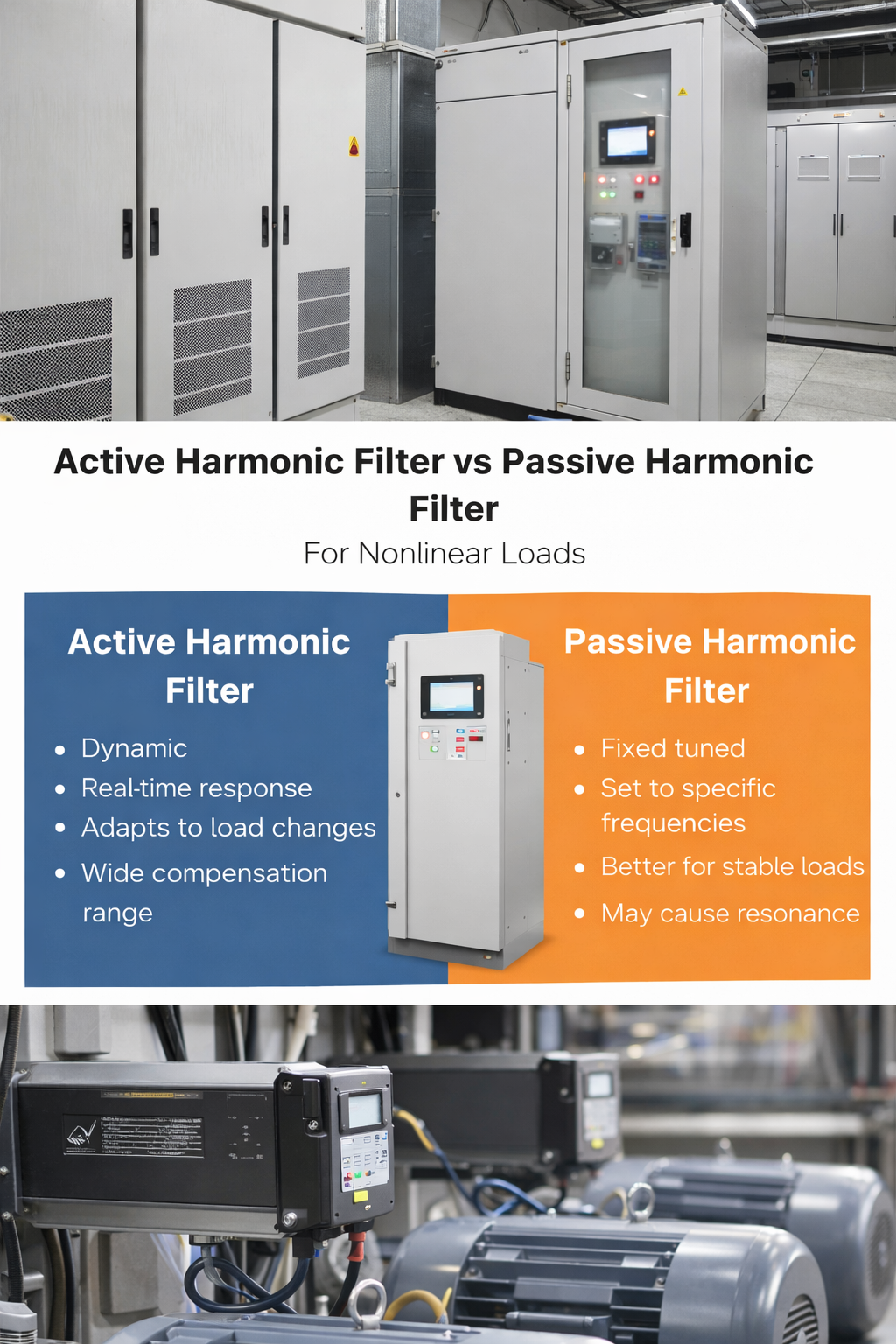

Aktiver Oberwellenfilter vs. passiver Oberwellenfilter
Moderne Anlagen sind auf Ausrüstung angewiesen, die Effizienz und Kontrolle verbessert. Diese Ausrüstung verursacht jedoch häufig erhebliche Probleme mit der Stromqualität. In industriellen Stromversorgungssystemen können nichtlineare Lasten wie Frequenzumrichter, Gleichrichter, USV-Anlagen, Schweißgeräte und Schaltnetzteile Oberschwingungen erzeugen. Steigt die Oberschwingungsverzerrung an, kann es zu Überhitzung, Fehlauslösungen, verminderter Transformatorleistung und verkürzter Lebensdauer der Anlagen kommen.
Aus diesem Grund ist die Oberwellenunterdrückung zu einem wichtigen Bestandteil des Netzqualitätsdesigns geworden. Zwei gängige Lösungen sind der aktive Oberwellenfilter und der … passiver Oberwellenfilter Beide Verfahren zielen darauf ab, harmonische Verzerrungen zu reduzieren, arbeiten aber auf sehr unterschiedliche Weise. Die bessere Wahl hängt von der Art der Last, der Stabilität des Systems und dem erforderlichen Flexibilitätsgrad ab.
In einem normalen System sollte der Strom der Grundfrequenz der Stromversorgung folgen. Lineare Lasten verhalten sich üblicherweise annähernd so und erzeugen nur geringe Verzerrungen. Nichtlineare Lasten hingegen nicht. Sie ziehen Strom in Impulsen, wodurch zusätzliche Frequenzen oberhalb der Grundfrequenz entstehen. Daher ist die Reduzierung von Oberschwingungen in modernen industriellen Stromversorgungssystemen von großer Bedeutung.
In einem intakten Stromnetz folgt der Strom einer gleichmäßigen Sinuswelle. Harmonische Verzerrung Dieses Phänomen tritt auf, wenn nichtlineare Lasten Strom in Impulsen anstatt in einer gleichmäßigen Wellenform aufnehmen. Diese zusätzlichen Frequenzen zirkulieren im industriellen Stromversorgungssystem und verursachen Wärme, Verluste und Belastungen.
Frequenzumrichter gehören zu den häufigsten Quellen von Oberschwingungsverzerrungen. Sie verbessern zwar die Motorsteuerung und sparen Energie, verändern aber auch die Stromwellenform. Wenn an einem Standort viele Umrichter am selben Bus betrieben werden, kann die Gesamtklirrfaktorbelastung schnell ansteigen.
Aus diesem Grund benötigen viele Fabriken, Gewerbegebäude, Wasseraufbereitungsanlagen und Rechenzentren eine spezielle Lösung zur Verbesserung der Stromqualität, anstatt sich allein auf Standardkompensationsgeräte zu verlassen.
Ein passiver Oberwellenfilter nutzt Kondensatoren, Drosseln und Widerstände, um gezielt bestimmte Oberwellenfrequenzen zu unterdrücken. Er wird anhand bekannter Systembedingungen ausgelegt und üblicherweise so abgestimmt, dass er ausgewählte Oberwellen reduziert.
Ein passiver Oberwellenfilter eignet sich gut, wenn das Lastprofil stabil und das Oberwellenspektrum vorhersagbar ist. Er wird häufig in Systemen eingesetzt, deren Betriebsbedingungen sich im Tagesverlauf kaum ändern.
Der Hauptvorteil eines passiven Oberwellenfilters liegt in seiner Einfachheit. Er kann bei einem spezifischen Problem wirksam sein, sofern die Anwendung gut verstanden wird. Allerdings ist er weniger flexibel, wenn sich das System ändert oder die Oberwellenbedingungen im Laufe der Zeit variieren.
Ein aktiver Oberwellenfilter Es handelt sich um ein dynamisches Gerät zur Verbesserung der Netzqualität, das Oberwellenströme erkennt und in Echtzeit Ausgleichsströme einspeist. Anstatt nur eine Frequenz zu bearbeiten, reagiert es kontinuierlich auf die tatsächlich im Netz vorhandene Wellenform.
Dadurch ist der aktive Oberwellenfilter anpassungsfähiger als ein passiver Oberwellenfilter. Er eignet sich besonders gut für Systeme mit wechselnden Lasten, mehreren Frequenzumrichtern oder gemischten Quellen von Oberwellenverzerrungen.
Da ein aktiver Oberwellenfilter in Echtzeit reagiert, wird er häufig in modernen industriellen Stromversorgungssystemen eingesetzt, wo Flexibilität, Stabilität und genaue Kompensation wichtiger sind als ein fest abgestimmter Ansatz.
Der Hauptunterschied liegt darin, wie die einzelnen Lösungen mit harmonischen Verzerrungen umgehen.
Ein passiver Oberwellenfilter ist fest eingestellt. Er ist für bestimmte Oberwellenordnungen ausgelegt und arbeitet am besten, wenn sich das System in der Nähe des ursprünglichen Auslegungszustands befindet.
Ein aktiver Oberwellenfilter ist dynamisch. Er überwacht die Wellenform und reagiert auf sich ändernde Oberwellenbedingungen, sobald diese auftreten.
In der Praxis bedeutet dies:
Bei Standorten mit häufigen Laständerungen ist eine feste Lösung möglicherweise nicht ausreichend. Hier erweist sich der aktive Oberwellenfilter oft als die langfristig bessere Option.
Nichtlineare Lasten erschweren die Oberwellenkontrolle, da sie kein stabiles Verhalten aufweisen. Ein Standort kann morgens einen anderen Betriebszustand haben als nachmittags und in der Produktionsspitze einen dritten. Mit zunehmender Anzahl von Frequenzumrichtern und Leistungselektronikgeräten ändert sich auch die Oberwellenverzerrung.
Genau in solchen Umgebungen bewährt sich ein aktiver Oberwellenfilter. Er passt sich den tatsächlichen Netzwerkbedingungen an, anstatt sich auf einen festen Abstimmungspunkt zu verlassen.
Ein passiver Oberwellenfilter kann weiterhin nützlich sein, ist aber in der Regel effektiver, wenn das Oberwellenprofil relativ konstant bleibt. Verändert sich das System ständig, entspricht seine Leistung möglicherweise nicht mehr den tatsächlichen Betriebsbedingungen.
Frequenzumrichter sind heute Standard bei Pumpen, Ventilatoren, Kompressoren, Förderbändern und Produktionsanlagen. Bei geringen Stückzahlen ist der Oberwelleneffekt noch beherrschbar. Bei großen Stückzahlen hingegen verschlechtert sich die Netzqualität deutlich.
Bei Anwendungen mit mehreren Frequenzumrichtern ist der aktive Oberwellenfilter oft die bessere Wahl, da er in Echtzeit auf Laständerungen reagieren kann. Er reduziert Oberwellenverzerrungen, ohne auf einen engen Abstimmbereich angewiesen zu sein.
Dies bietet den Betreibern ein stabileres industrielles Stromversorgungssystem und verringert das Risiko von überhitzten Kabeln, auslösenden Schutzschaltern, überbeanspruchten Transformatoren oder Schäden an anderen angeschlossenen Geräten.
Ein aktiver Oberwellenfilter bietet in modernen Anwendungen zur Verbesserung der Stromqualität mehrere Vorteile:
Diese Vorteile machen den aktiven Oberwellenfilter attraktiv für Standorte, die eine umfassendere und anpassungsfähigere Lösung zur Verbesserung der Stromqualität benötigen.
Ein passiver Oberwellenfilter ist nicht überholt. Er hat in manchen Projekten immer noch seinen Platz.
Das kann sinnvoll sein, wenn:
In einem geeigneten System kann ein passiver Oberwellenfilter immer noch eine akzeptable Leistung erbringen. Das Problem besteht darin, dass viele moderne Anlagen nicht mehr einfach oder stabil genug sind, um einen rein festverdrahteten Ansatz zu ermöglichen.
Vor der Auswahl eines aktiven oder passiven Oberschwingungsfilters muss das System ordnungsgemäß vermessen werden. Wichtige Faktoren sind:
Dies ist wichtig, weil die richtige Lösung zur Verbesserung der Stromqualität von den tatsächlichen elektrischen Gegebenheiten des Standorts abhängt und nicht nur von einer grundlegenden Ausrüstungsliste.
Der beste langfristige Ansatz besteht nicht nur darin, einen Messwert für einen Tag zu reduzieren. Vielmehr geht es darum, die Stabilität des gesamten industriellen Stromversorgungssystems zu verbessern.
Bei Anlagen mit wechselnden, nichtlinearen Lasten, zunehmender Automatisierung oder vielen Frequenzumrichteranwendungen erzielt eine flexible Lösung in der Regel bessere Langzeitergebnisse. Unter diesen Bedingungen bietet ein aktiver Oberschwingungsfilter oft einen stärkeren Schutz und eine zuverlässigere Oberschwingungsdämpfung als ein passiver Oberschwingungsfilter allein.
Ziel ist nicht nur eine geringere harmonische Verzerrung. Ziel ist es, weniger Ausfälle, weniger Wärmeentwicklung, eine längere Lebensdauer der Anlagen und eine stabilere Produktion zu erreichen.
Die Reduzierung von Oberschwingungen verbessert nicht nur einen Messwert in einem Bericht. Sie schützt Transformatoren, Kabel, Schaltanlagen und angeschlossene Geräte vor zusätzlicher Wärme und Belastung. In Anlagen mit vielen nichtlinearen Lasten trägt die Oberschwingungssteuerung zu einer höheren Stabilität des gesamten industriellen Stromversorgungssystems bei.
Dies ist besonders wichtig, wenn lineare und nichtlineare Lasten am selben Bus betrieben werden. Selbst wenn Teile des Netzes stabil bleiben, können zunehmende Verzerrungen durch elektronische Lasten das Gesamtsystem beeinträchtigen. Daher verbessert eine gute Filterstrategie die langfristige Stromqualität und die Lebensdauer der Geräte.
Abschluss
Sowohl aktive als auch passive Oberschwingungsfilter können Oberschwingungsverzerrungen reduzieren, sind aber nicht in jeder Anwendung gleichwertig. Ein passiver Oberschwingungsfilter eignet sich am besten für stabile und vorhersagbare Systeme. Ein aktiver Oberschwingungsfilter hingegen ist ideal für dynamische Umgebungen mit nichtlinearen Lasten und wechselnden Betriebsbedingungen.
Für ein modernes industrielles Stromversorgungssystem mit mehreren Frequenzumrichtern und steigenden Anforderungen an die Stromqualität ist der aktive Oberwellenfilter oft die effektivere und flexiblere Lösung.
Wenn eine Anlage mit Oberwellenverzerrungen, mangelnder Zuverlässigkeit der Geräte oder wiederholter elektrischer Belastung durch nichtlineare Lasten zu kämpfen hat, ist die Wahl der richtigen Filtertechnologie ein entscheidender Schritt hin zu einem stabilen Langzeitbetrieb.
