Aktiver Oberschwingungsfilter mit SiC-MOSFET zur industriellen THDi-Korrektur

Aktiver Oberschwingungsfilter mit SiC-MOSFET zur THDi-Korrektur in Industrieanlagen

Ein Textilwerk in Vietnam ersetzte seine Kondensatorbänke innerhalb von 18 Monaten dreimal. Jeder Ausfall folgte demselben Muster: Die Kondensatorgehäuse wölbten sich, Schütze verschweißten und Sicherungen brannten während der Nachmittagsschicht durch, als 85 % der von VFDs angetriebenen Spinnrahmen gleichzeitig liefen. Das Werk benötigte einen aktiven Oberschwingungsfilter mit SiC-MOSFET zur Behebung der eigentlichen Ursache, doch das Engineering-Team hatte nur Optionen zur passiven Kompensation bewertet.

Die eigentliche Ursache waren nicht defekte Kondensatoren. Der 400-V-Bus des Werks wies eine THDi von 32 % auf, dominiert von Oberschwingungsströmen der 5. und 7. Ordnung aus den Eingangsgleichrichtern der VFDs. Die passive Kondensatorbank bildete eine Parallelresonanz nahe der 7. Oberschwingung und verstärkte die Verzerrung, anstatt den Leistungsfaktor zu korrigieren.

Der Instandhaltungsleiter kannte das Problem. Ihm fehlte eine Lösung, die bei einer Umgebungstemperatur von 40 °C betrieben werden, schnelle Laständerungen bewältigen und eine messbare THDi-Reduzierung liefern konnte, ohne neue Resonanzpfade zu erzeugen.

Warum passive Filter bei dynamischen Lastumgebungen versagen

Passive Oberschwingungsfilter sind auf eine bestimmte Oberschwingungsordnung abgestimmt. Sie speisen unabhängig vom Lastzustand eine konstante Blindleistung ein. Wenn die Anzahl der VFDs in einem Textilwerk innerhalb einer einzigen Schicht zwischen 30 % und 100 % der installierten Kapazität variiert, schwanken passive Bänke zwischen Unter- und Überkompensation — beide Zustände verschlechtern die Netzqualität.

Aktive Oberschwingungsfilter messen den Laststrom in Echtzeit. Sie speisen gleich große, entgegengesetzte Oberschwingungsströme ein, um die Verzerrung am PCC zu kompensieren. Die Kompensation verfolgt das Oberschwingungsspektrum der Last alle 40 Mikrosekunden.

Doch der Halbleiter, der diesen Kompensationsstrom erzeugt, bestimmt die Filterleistung unter thermischer Belastung, hoher Schaltfrequenz und verzerrter Netzspannung.

Warum ein aktiver Oberschwingungsfilter mit SiC-MOSFET einen Si-IGBT-AHF übertrifft

Ein herkömmlicher aktiver Oberschwingungsfilter verwendet Si-IGBT-Module, die mit 12–16 kHz schalten. Der Nachlaufstrom des IGBT beim Abschalten erzwingt einen Zielkonflikt: Die Schaltfrequenz erhöhen, um die Qualität der Wellenform bei der Oberschwingungskompensation zu verbessern, oder sie reduzieren, um Schaltverluste zu begrenzen. Ingenieure können nicht beides gleichzeitig optimieren.

SiC-MOSFETs beseitigen diesen Zielkonflikt. Ihre Body-Diode weist keine Rückwärtserholungs-Ladung auf. Das Abschalten erfolgt ohne Nachlaufstrom. Das Bauelement schaltet mit 30–50 kHz und weist geringere Gesamtverluste auf als ein IGBT bei 16 kHz.

Drei messbare Vorteile wirken sich direkt auf die Leistung im Einsatz aus:

1. Höhere Schaltfrequenz erzeugt einen saubereren Kompensationsstrom. Der Ausgangs-LCL-Filter muss weniger Welligkeit bewältigen, sodass die Drossel kühler läuft und weniger Schaltschrankplatz benötigt.

2. Geringere Schaltverluste reduzieren die abzuführende Wärme um etwa 30 %. Ein 100-A-SiC-Modul setzt ungefähr 850 W um, gegenüber 1.200 W bei einem gleichwertigen Si-IGBT-Modul. Dieser Unterschied ist in südostasiatischen Elektroräumen entscheidend, wo die Umgebungstemperatur 40–45 °C erreicht.

3. Kontrolliertes dv/dt — SiC-Gatetreiber-Schaltungen formen die Schaltflanke auf unter 5 kV/μs. Dies schützt die Isolierung der Motorwicklungen in VFD-lastigen Anlagen, in denen Reflexionswellenphänomene die Statorwicklungen bereits belasten.

Tabelle A: Si-IGBT-AHF vs. SiC-MOSFET-AHF — Technischer Vergleich

3-Level-Topologie: Praktische Vorteile für industrielle AHF

Eine 3-Level-NPC- oder T-Typ-Topologie teilt den Gleichstromzwischenkreis mit einer Neutralpunktklemme auf. Jedes Schaltgerät sieht die Hälfte der Gleichstromzwischenkreisspannung. Die Ausgangsspannung schaltet zwischen drei Pegeln statt zwei und bietet dadurch drei praktische Vorteile für AHF-Anwendungen:

Erstens halbiert sich der Ausgangsspannungsschritt. Die LCL-Filterdrossel erfährt die Hälfte der Voltsekundenbelastung, sodass die Kernverluste sinken.

Zweitens verdoppelt sich die effektive Welligkeitsfrequenz gegenüber der Schaltfrequenz des Geräts. Eine Schaltfrequenz von 40 kHz erzeugt eine Welligkeitskomponente von 80 kHz und erfordert eine deutlich kleinere Filterdrossel.

Drittens verarbeitet die Neutralpunktregelung Nullsystemharmonische — 3., 9., 15. — direkt. Zweilevel-Wechselrichter können Nullsystemströme nicht ohne das Hinzufügen eines vierten Zweigs kompensieren.

Technische Auswahl: Anpassung der AHF-Kapazität an die tatsächlichen Lastbedingungen

Der häufigste Spezifikationsfehler ist die Auswahl der AHF-Kapazität anhand der Transformator-kVA-Nennleistung statt anhand des gemessenen Oberschwingungsstroms.

Ein 2.000-kVA-Transformator, der gemischte VFD- und lineare Lasten versorgt, kann nur 400 A Gesamtoberschwingungsstrom erzeugen. Die Spezifikation eines 500-A-AHF verschwendet Budget und Schaltschrankplatz. Eine 300-A-Einheit mit 15 % Reserve kostet weniger, benötigt denselben elektrischen Raum mit zusätzlichem Platz und erreicht eine identische THDi-Korrektur.

Die korrekte Auswahlmethode erfasst die Laststrom-THDi und das RMS-Spektrum am Netzverknüpfungspunkt über einen vollständigen Produktionszyklus — nicht nur eine Momentaufnahme. Textilfabriken, Automobilmontagelinien und Lebensmittelverarbeitungsanlagen zeigen alle eine Schwankung des Oberschwingungsstroms von ±40 % während einer Schicht. Eine 30-Minuten-Messung erfasst nicht den ungünstigsten Zustand.

Tabelle B: Leitfaden zur AHF-Kapazitätsauswahl — Südostasiatische Industrieszenarien

Alle Nennwerte setzen 400 V, 50 Hz und 40 °C Umgebungstemperatur voraus. Für den Betrieb bei 45 °C Umgebungstemperatur 10 % Kapazitätsreserve hinzufügen.

Installation ohne Produktionsunterbrechung

Ein aktiver Oberschwingungsfilter wird parallel zur Last an der Hauptverteilung angeschlossen. Stromwandler (CTs) werden um die ankommenden Sammelschienen geklemmt – keine Trennung der Sammelschienen erforderlich. Die AHF-Leistungskabel werden an einem freien Leistungsschalter angeschlossen. Die Inbetriebnahme dauert 4–6 Stunden, während die Anlage den normalen Betrieb fortsetzt.

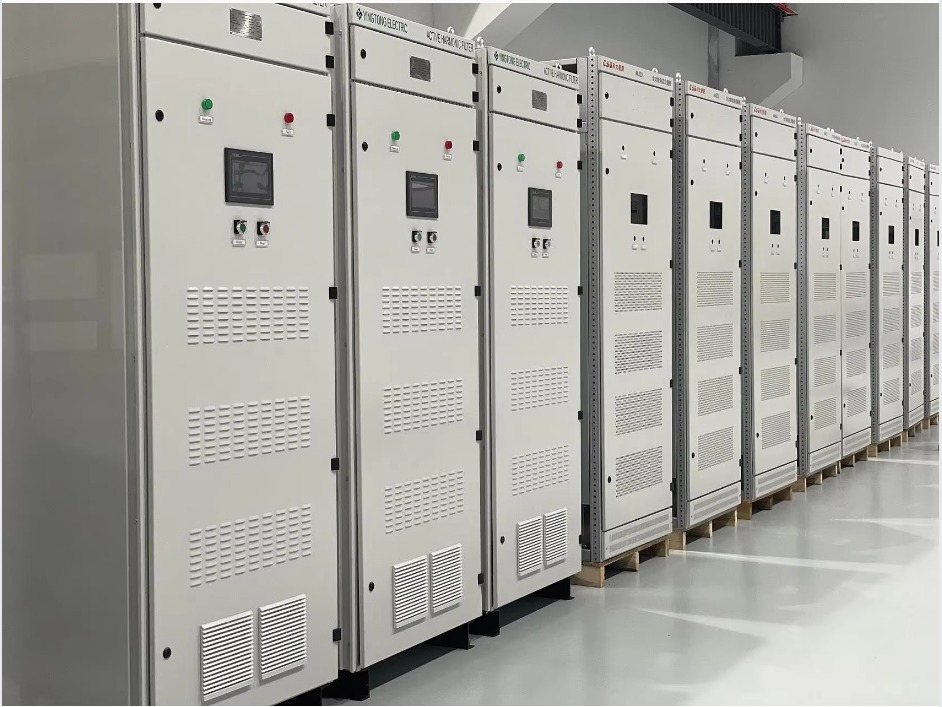

Wandmontierte Module bis 150 A werden neben der Schaltanlage montiert. Bodenstehende Schränke von 200 A bis 600 A benötigen ungefähr 1 m² pro Einheit. Mehrere Einheiten arbeiten parallel mit automatischer Stromaufteilung.

[]

Alternativtext:SiC-MOSFET-Aktivfilter für Oberschwingungen mit 3-Level-Topologie, installiert in einer südostasiatischen Textilfabrik zur industriellen THDi-Korrektur — YT Electric YTPQC-APF-Serie Wandmontageeinheit mit Split-Core-CT-Anschlüssen, LCL-Filterbereich und HMI-Touchpanel-Anzeige.

Gemessene Ergebnisse aus der Praxis

Eine vietnamesische Textilgruppe installierte sechs YTPQC-APF-Einheiten in drei Fabriken. Messungen vor der Installation erfassten THDi-Werte zwischen 28 % und 35 % an der 400-V-Hauptsammelschiene. Nach der Installation wurde innerhalb von 72 Stunden nach der Inbetriebnahme ein THDi von unter 4,5 % gemessen.

Ausfälle der Kondensatorbänke wurden sofort beendet. Weggefallene Ersatzbeschaffungen, reduzierte Versorgungsgebühren und geringere K-Faktor-Verluste der Transformatoren sparten im ersten Jahr an drei Standorten ungefähr 42.000 USD.

Die SiC-MOSFET-Aktivfilter für Oberschwingungen arbeiten kontinuierlich bei 38–42 °C Umgebungstemperatur ohne Leistungsreduzierung. Die jährliche Wartung — Reinigung der Ansaugfilter und Überprüfung der CT-Anschlüsse — dauert ungefähr zwei Stunden pro Einheit.

FAQ

F: Wie wähle ich die richtige AHF-Kapazität für meine Anlage aus?

Legen Sie die AHF-Kapazität nicht anhand des kVA-Werts auf dem Typenschild des Transformators fest. Messen Sie das tatsächliche Oberschwingungsstromspektrum am PCC über einen vollständigen Produktionszyklus — mindestens 24 Stunden. Dimensionieren Sie die AHF auf 110–120 % des maximal gemessenen Oberschwingungsstroms. YT Electric bietet ein kostenloses Vor-Ort-Netzqualitätsaudit an, um vor der Beschaffung die richtige Auslegung zu bestimmen.

F: Erfordert die Installation eines aktiven Oberschwingungsfilters eine Abschaltung der Anlage?

Nein. Die AHF wird parallel an der Hauptverteilung angeschlossen. Verwenden Sie Split-Core-CTs an unter Spannung stehenden Sammelschienen. Schließen Sie die Leistungskabel an einem freien Leistungsschalter an. Der gesamte Installations- und Inbetriebnahmeprozess dauert 4–6 Stunden, während die Produktion fortgesetzt wird.

F: Wie lang ist die typische Amortisationszeit einer AHF in Südostasien?

In Märkten mit Versorgungsstrafen für übermäßige Oberschwingungen — einschließlich Vietnam, Thailand, Indonesien und den Philippinen — liegt die Amortisationszeit zwischen 12 und 24 Monaten. Die Berechnung umfasst drei Komponenten: die Beseitigung von Strafgebühren, die Reduzierung von I²R-Verlusten in Transformatoren und Kabeln (1–3 % der Gesamtlast) sowie vermiedene Kosten durch Geräteausfälle. Anlagen mit wiederkehrenden Ausfällen von Kondensatorbänken amortisieren die Investition häufig innerhalb von 10 Monaten.

F: Kann der SiC-MOSFET-AHF bei Volllast in einem 45 °C warmen Elektroraum ohne Klimaanlage betrieben werden?

Ja. Die YTPQC-APF-Serie ist für den Volllastbetrieb bei einer Umgebungstemperatur von 45 °C ohne Leistungsreduzierung ausgelegt. Die SiC-MOSFET-Leistungsmodule erzeugen etwa 30 % weniger Wärme als vergleichbare Si-IGBT-Module. Eine redundante Zwangsluftkühlung übernimmt die Wärmeabfuhr. Der Controller reduziert automatisch den Ausgangsstrom, wenn die interne IGBT-/Kühlkörpertemperatur 85 °C überschreitet — dies ist eine Schutzabschaltgrenze und keine konstruktive Betriebsbeschränkung.

Fazit

Südostasiatische Fertigungsanlagen mit starkem Einsatz von Frequenzumrichterlasten stehen vor einer Reihe spezifischer Probleme der Stromqualität: hohe THDi-Werte, Resonanzen von Kondensatorbänken und thermische Belastungen in nicht regulierten Elektroräumen. Ein aktiver Oberschwingungsfilter mit SiC-MOSFETbegegnet allen drei Problemen durch Halbleiterphysik — geringere Schaltverluste, höhere Schaltfrequenz und Volllastbetrieb bei einer Umgebungstemperatur von 45 °C ohne Leistungsreduzierung.

YT Electric fertigt die YTPQC-APF-Serie mit 3-stufiger SiC-MOSFET-Topologie, ausgelegt für 50 A bis 600 A bei 400 V und 690 V, verfügbar in Wandmontage- und Standkonfigurationen. Kontaktieren Sie unser Anwendungstechnikteam mit Ihrem Einliniendiagramm und den Messdaten zur Stromqualität für einen standortspezifischen Vorschlag.
