hybrider Var-Kompensatorin Transformation der photovoltaischen Stromerzeugung
ytpqc-hpfc-Hybrid-Static-Var-Generator kann folgende Funktionen ausführen: schnelles Blindleistungsberechnungsmodul, kann Leistungsfaktorberechnung, statische Blindleistungsgeneratorleistungsberechnung und andere Funktionen realisieren; das Blindleistungsoptimierungsverteilungsmodul kann die Funktionen zum Bestimmen der Schaltsteuerung der Kondensatorgruppe und zum Bestimmen der Blindleistungsabgabe des Blindleistungsgenerators realisieren; svg-Modul, kann die Ausgangsspannungs- und Stromrückkopplungssteuerung, PWM-Steuerungsauswahl und andere Module realisieren; Mensch-Maschine-Schnittstellenmodul , kann die Zugriffsfunktion der LCD-Panel-Schnittstelle realisieren; DSP-Steuermodul kann Signalerfassung, PWM-Ausgang, Mensch-Maschine-Schnittstellenfunktion und externe Kommunikationsfunktionen realisieren.
im Blindleistungsoptimierungsverteilungsmodul, übernimmt das Gerät eine SVG- und TSC-Mischung zur Blindleistungskompensation, SVG erkennt das Blindleistungssystem, steuert die Kondensatorschaltung, und bestimmt die Kapazität und den Moment der Blindleistungserzeugung .
das Hintergrund ound
shanghai trust electric co., ltd. wird aufgrund des niedrigen Leistungsfaktors, eine bestimmte Menge an Stromgebühren (Bußgeld), produzieren, letztes Jahr erreichte eine Gesamtsumme an Bußgeldern 30,000 Yuan.derzeit, hat das Unternehmen photovoltaische Stromerzeugungsanlagen im Park hinzugefügt,, was zu einem niedrigeren Leistungsfaktor des Standorts, und schwerwiegenderen Bußgeldern, führt, und in den letzten Monaten, haben Bußgelder für Strom 2 erreicht ~3w.der Kunde hofft, die Stromqualität des Parks kontrollieren und das Problem der Stromgebührenstrafe lösen zu können.
das PQ-Problem
Kondensatorschrank wird zur Blindleistungskompensation vor Ort verwendet. aufgrund der Leiter der Kondensatorkompensation und der langsamen Reaktionsgeschwindigkeit, kann Blindleistung im Netz nicht schnell und vollständig gefiltert werden.bei einer bestimmten Blindleistung, die Wirkleistung auf dem Zähler ist gering, der berechnete Leistungsfaktor ist niedrig, was zu einer Geldstrafe führt.
Gleichzeitig, stellten wir fest, dass der Oberschwingungsstromgehalt auf der Niederspannungsseite des T1-Transformators den Standard überstieg. Nach einer Feldbeobachtung, stellten wir fest, dass die Oberschwingung vom Kondensator im Kondensatorschrank erzeugt wird. nachdem der Kondensator in das Netz eingespeist wurde, führt die Resonanz zu einer harmonischen Verstärkung.der harmonische Strom führt auch zu einer Verringerung des Leistungsfaktors, und hat großen Schaden für den Kondensator, leicht zu Kondensatorschäden.
die Lösung ytpqc-hpfc
Entsprechend der tatsächlichen Situation am Standort, sollte zur Lösung des Problems der Standortstrafe, die Blindleistung im 10-kV-System behandelt werden, und die Anforderung an die Genauigkeit der Kompensation ist extrem hoch,, so dass die ytpqc-hpfc-Hybrid-Static-Var-Generator muss zur Blindleistungskompensation verwendet werden.
derzeit, beträgt die verbleibende Blindleistung vor Ort ca. 200kvar. unter Berücksichtigung einer gewissen Zulage und späterer Lasterhöhung, wird eine Konfiguration empfohlen ytpqc-hpfc-Hybrid-Static-Var-Generator 400 kvar für Blindleistungsmanagement.
die technische Leistung
nach der installation der geräte, um die kompensationswirkung der geräte zu verifizieren, haben wir einen dreitägigen power quality test mit FLUKE. durchgeführt, an der blindleistungskurve ist ganz links zu erkennen Die Blindleistung der Kompensationsanlage vor dem Betrieb, und die Gesamtblindleistung der drei Phasen beträgt etwa 200 kvar.nachher ytpqc-hpfc-Hybrid-Static-Var-Generator Behandlung, wird die Blindleistung auf der Hochspannungsseite auf ca. 20kvar, reduziert und der Leistungsfaktor im Wesentlichen auf ca. 1.00, gehalten und die Kompensationswirkung ist gut.

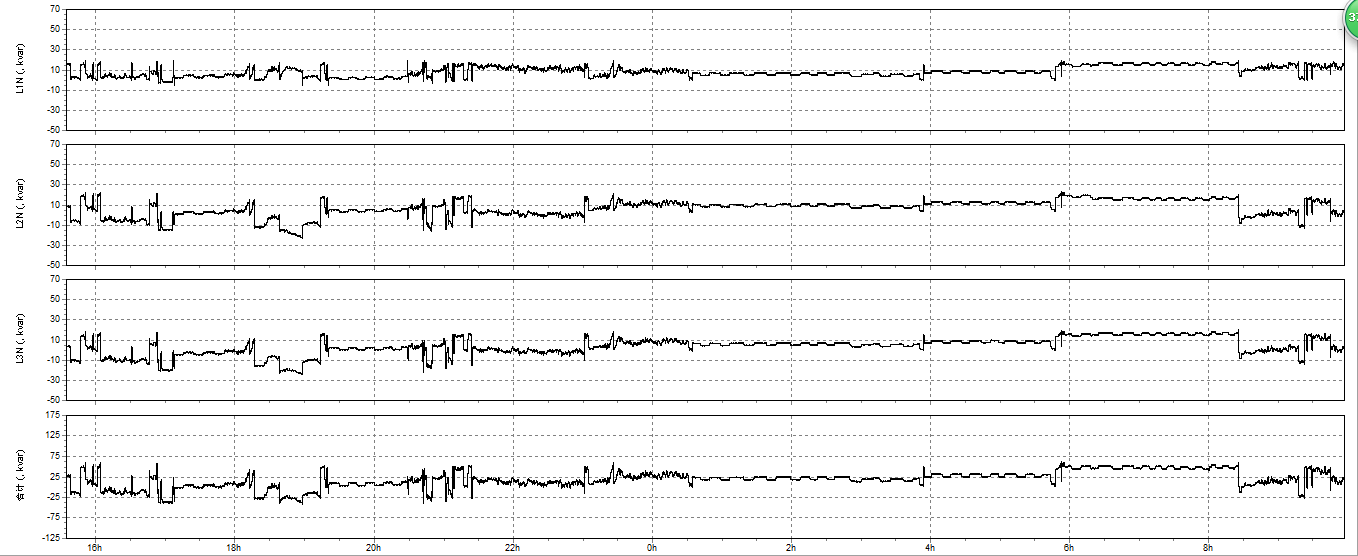

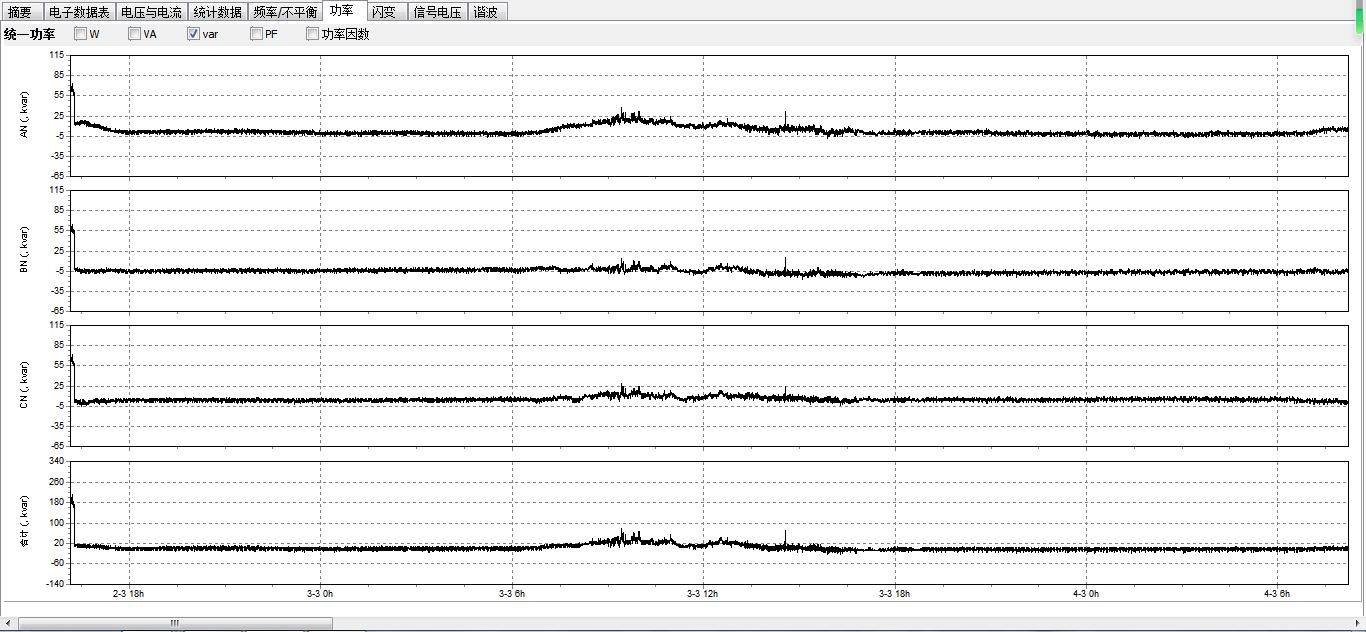

Blindleistung vor Kompensation | Blindleistung nach Kompensation |

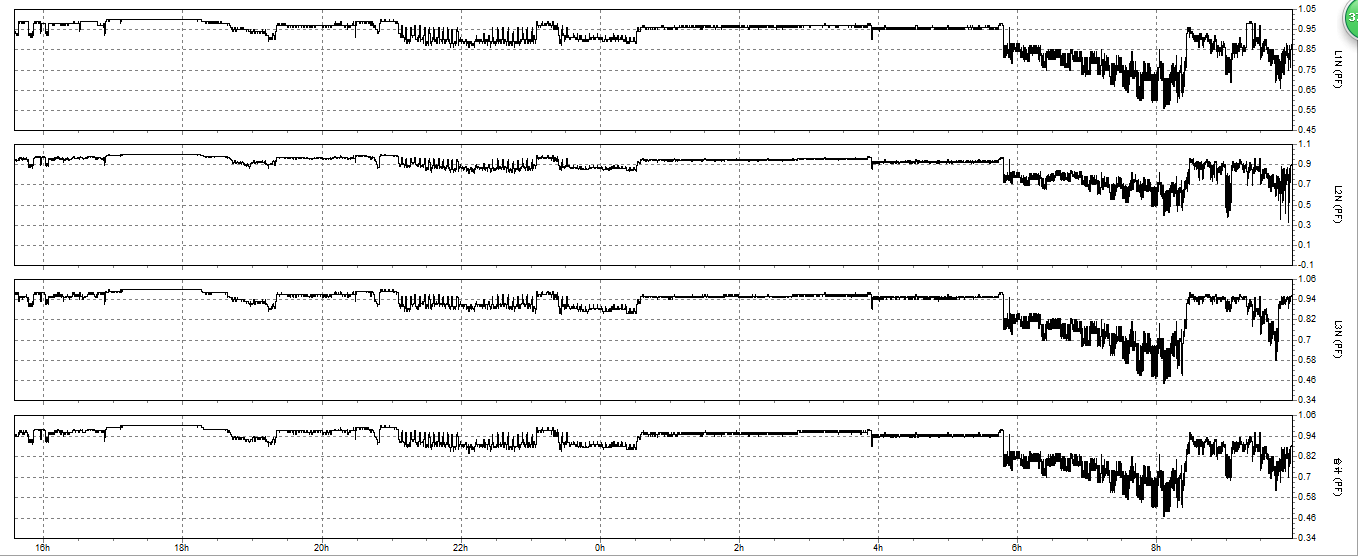

Leistungsfaktor vor Kompensation | Leistungsfaktor nach Kompensation |
die Fotos
