Warum Ihre herkömmliche Kondensatorbank nicht ausreicht, um dies zu kompensieren

Blindleistung

In Stromnetzen ist die Blindleistungskompensation entscheidend für die Netzstabilität und eine effiziente Stromnutzung. Viele Unternehmen setzen zur Kompensation herkömmliche Kondensatorbatterien ein, stellen aber fest, dass diese im realen Betrieb nicht optimal funktionieren. Dieser Artikel erklärt anschaulich, warum Standard-Kondensatorbatterien Blindleistung oft nicht korrekt kompensieren können.

Wie herkömmliche Kondensatorbänke funktionieren sollen

Eine Kondensatorbank gleicht die induktive Blindleistung von Motoren, Transformatoren und anderen industriellen Verbrauchern durch kapazitive Blindleistung aus. Dadurch soll der Leistungsfaktor verbessert und Energieverluste reduziert werden. Dies funktioniert jedoch nur in einfachen, stabilen Stromnetzen zuverlässig. In modernen Umgebungen stößt diese Methode oft an ihre Grenzen.

1. Sie können mit schnell wechselnden Lasten nicht mithalten.

Die meisten Industrieanlagen heutzutage – wie Wechselrichter, Schweißgeräte und Elektroöfen – ändern ihren Stromverbrauch schnell. Blindleistung kann sich innerhalb von Millisekunden ändern.

Herkömmliche Kondensatorbatterien werden stufenweise ein- und ausgeschaltet, üblicherweise mithilfe von Schützen. Ihre Reaktionszeit ist langsam und beträgt oft Hunderte von Millisekunden oder sogar Sekunden. Sie können nur in festen Schritten, nicht stufenlos, angepasst werden.

Bis zum Umschalten der Kondensatorbank hat sich die Last bereits geändert. Dies führt zu Folgendem:

· Unterkompensation: unzureichende Blindleistungsunterstützung

· Überkompensation: zu viel kapazitive Leistung, wodurch die Spannung ansteigt

In beiden Fällen bleibt der Leistungsfaktor instabil.

2. Obertöne führen dazu, dass sie nicht mehr funktionieren.

Moderne Verbraucher erzeugen Oberschwingungen – unerwünschte hochfrequente Ströme im Stromnetz. Kondensatoren weisen bei höheren Frequenzen eine geringere Impedanz auf und ziehen daher Oberschwingungsströme an.

Wenn Kondensatoren mit der Systeminduktivität interagieren, können sie einen Resonanzkreis bilden. Dies verstärkt Oberwellen, die:

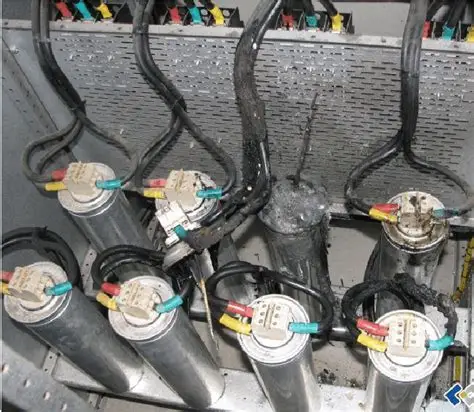

· Führt dazu, dass Kondensatoren überhitzen und schnell verschleißen.

· Kann Kondensatoren, Sicherungen und sogar Transformatoren beschädigen.

· Verhindert, dass Kondensatoren Blindleistung kompensieren

An vielen Standorten mit hoher Oberwellenbelastung sind Kondensatorbatterien praktisch nutzlos.

3. Schlechte Leistung bei Spannungsänderungen

Die Blindleistung eines Kondensators hängt stark von der Spannung ab: Q = U² / Xc. Bei einem Spannungsabfall im Netz sinkt die Kompensation stark ab. Steigt die Spannung zu hoch an, besteht die Gefahr von Isolationsschäden und Ausfall des Kondensators.

In schwachen Stromnetzen oder Industrieanlagen mit häufigen Spannungsschwankungen können Kondensatoren keine zuverlässige Kompensation gewährleisten.

4. Keine Flexibilität – Nur feste Unterstützung

Kondensatorbatterien können nur kapazitive Blindleistung liefern. Sie können keine Blindleistung aufnehmen oder stufenlos regeln. Moderne Stromnetze und Verbraucher benötigen häufig sowohl induktive als auch kapazitive Unterstützung, insbesondere dynamische Lasten und Systeme für erneuerbare Energien.

Was funktioniert also besser?

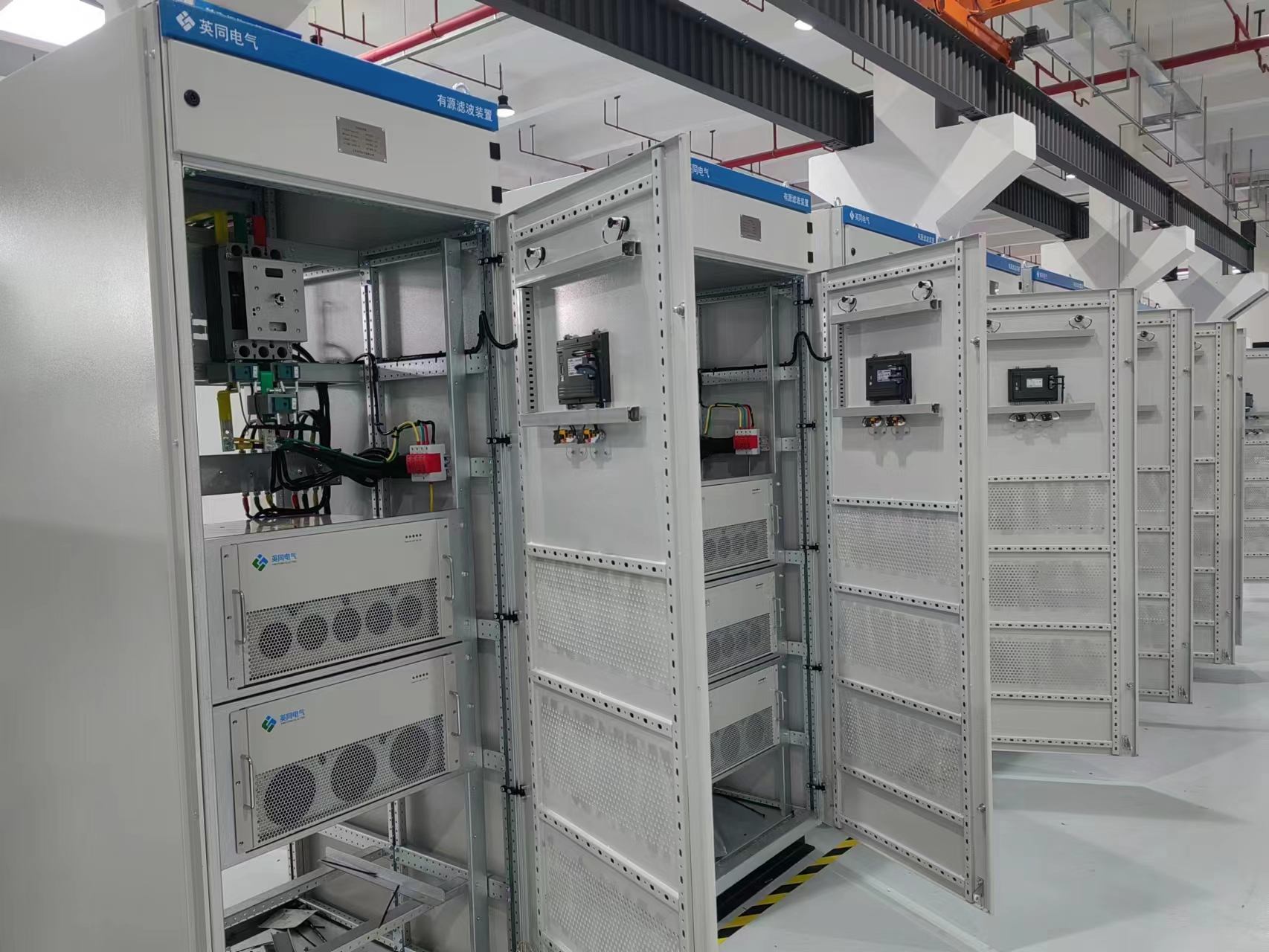

Für die meisten Industrie- und Gewerbestandorte SVG (Generator für statische Variablen) Und APF (Aktiver Leistungsfilter) wesentlich besser abschneiden:

· Reagiere innerhalb von Millisekunden.

· Stufenlos einstellen, nicht in Schritten.

· Funktioniert auch mit Obertönen gut.

· Kann je nach Bedarf Blindleistung erzeugen oder aufnehmen.

· Spannung stabilisieren und Leistungsfaktor zuverlässig verbessern

Abschluss

Traditionelle Kondensatorbatterien sind zwar kostengünstig, funktionieren aber nur in einfachen, stabilen Systemen ohne Oberschwingungen und mit langsamen Laständerungen gut.

In den meisten modernen Industrieumgebungen können sie Blindleistung nicht ausreichend kompensieren. Schlimmer noch: Sie können Überhitzung, Resonanz und Geräteschäden verursachen. Die Umrüstung auf dynamische Kompensationsanlagen wie SVG ist nicht nur effizienter, sondern reduziert auch langfristig Risiken und Kosten.
