SVG Blindleistungskompensation für

Netzstabilität erneuerbarer Energien

Eine Photovoltaikanlage kann Wechselrichterblöcke verlieren, selbst bei stabiler Sonneneinstrahlung. Auslöser ist häufig eine Spannungsspitze am Netzanschlusspunkt (PCC) nach Wolkenbewegungen, Umschaltungen im Netz oder Laständerungen benachbarter Motoren. Die Blindleistungskompensation von SVG löst dieses Problem, indem sie Blindstrom schnell genug einspeist oder aufnimmt, um den Netzanschlusspunkt zu stabilisieren, anstatt auf das Umschalten der Kondensatoren zu warten.

Die Erzeugung erneuerbarer Energien verändert den Leitungsstrom, während Wechselrichtersteuerung, Kabelkapazität, Transformatorimpedanz und eine schwache vorgelagerte Quelle interagieren. Ein Projekt, das lediglich die Nennleistung (in MW) prüft, kann die Blindstromgrenze bei minimaler Netzstärke verfehlen, was zu einem schlechten Leistungsfaktor, einer Begrenzung der Einspeiseleistung, Schutzauslösungen oder Spannungsflimmern führen kann.

Dieser Artikel befasst sich mit Niederspannungs- und Mittelspannungssammelsystemen, bei denen einSVGoderSTATCOMLiefert steuerbare Variablen. IEEE 519 und IEC 61000 liefern den Kontext für die Oberwellenplanung, aber die Netzanschlussvereinbarung definiert die Akzeptanzkriterien am Netzanschlusspunkt.

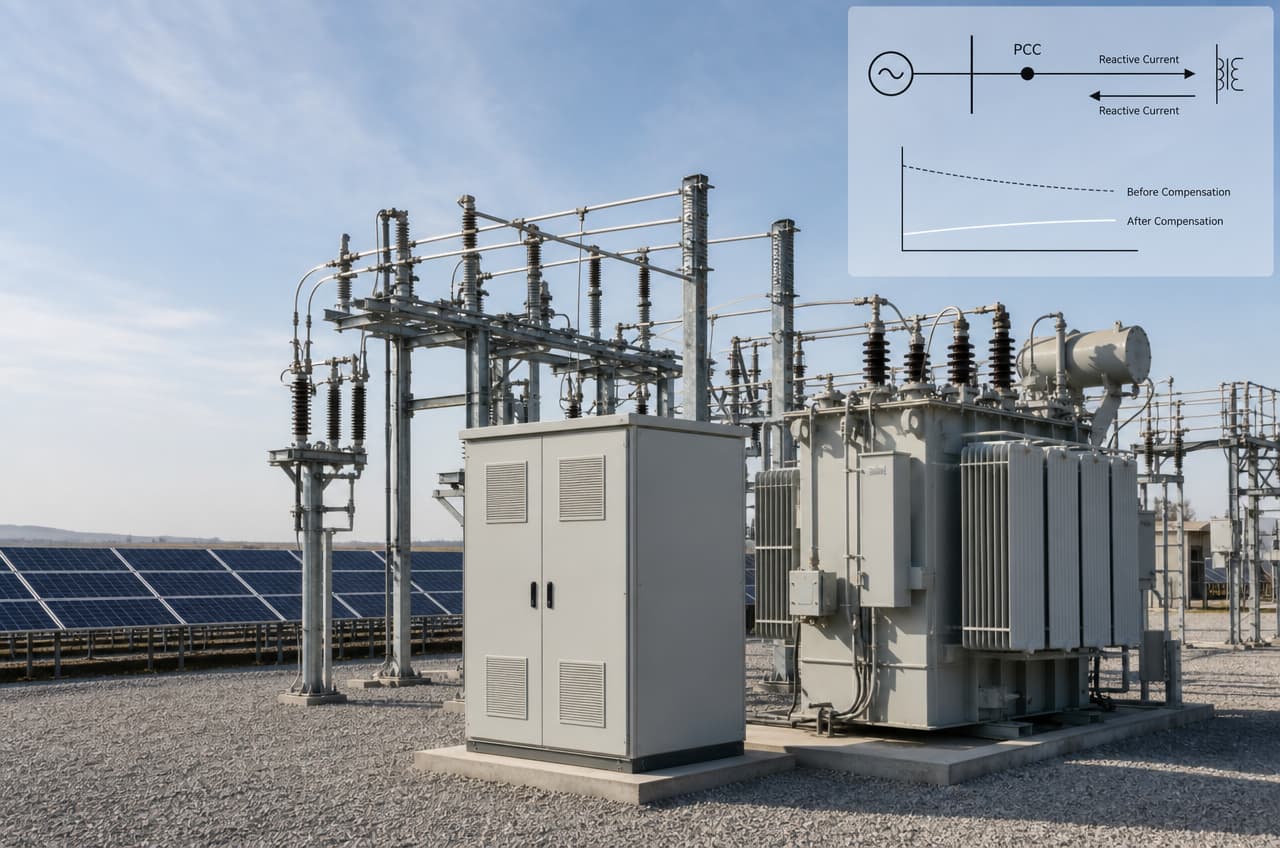

SVG reactive power compensation for solar farm PCC voltage stabilization in weak grids

YT ELECTRIC SVG-Schaltschrank neben dem Aufwärtstransformator in einem Umspannwerk.

Warum wechselrichterbasierte Stromerzeugung Blindleistungslücken aufdeckt

Ein Wechselrichter kann die Blindleistung regeln, seine Strombegrenzung wird jedoch von den Wirk- und Blindkomponenten geteilt. Bei nahezu maximaler Solarleistung verfügt der Wechselrichter möglicherweise nur über geringe Stromreserven zur Spannungsstützung, es sei denn, die Anlage wurde bewusst überdimensioniert oder gedrosselt. Ein externer Wechselrichter entkoppelt einen Teil der dynamischen Blindleistung vom Wechselrichter und erhält so mehr Wirkleistung bei Spannungsspitzen.

Der erste physikalische Zusammenhang ist einfach: Die Spannungsänderung an einer Netzimpedanz folgt der Stromänderung durch diese Impedanz. In einer Zuleitung mit signifikanter Reaktanz verändern Blindstromsprünge die lokale Spannung rasch. Ein SVG misst kontinuierlich Spannung und Strom, berechnet die benötigte Blindkomponente und steuert seinen Umrichter an, um im Rahmen einer Regelungsstrategie kapazitiven oder induktiven Strom zu erzeugen.

Im Gegensatz zu einer Kondensatorbank wartet ein SVG nicht auf einen mechanischen Schritt und speist keinen festen kvar-Wert ein, der sich quadratisch mit der Spannung ändert. Er kann Blindleistung aufnehmen, wenn die Kabelkapazität oder schwach ausgelastete Transformatoren die Spannung erhöhen, was bei sich ändernden Exportbedingungen relevant ist.

Die Interaktion der Steuerung ist ebenfalls wichtig. Vor der Zuweisung der SVG-Kapazität müssen der Kurzschlusspegel des PCC, die Transformator-Vektorgruppe, die Kabelladevariablen, die Wechselrichtermodi, die passiven Zweige und die vorhandenen Kondensatorstufen berücksichtigt werden.

Ein SVG (Self-Validator) ist ein dynamisches Blindleistungskompensationsgerät und kein automatischer Ersatz für einen aktiven Oberwellenfilter. Vor der Auswahl von SVG, AHF (Active Harmonic Filter), passiven Filtern oder verstimmten Kondensatoren müssen der Verschiebungsleistungsfaktor, der Verzerrungsleistungsfaktor, die gesamte harmonische Verzerrung der Spannung und die Strom-THDi separat ermittelt werden.

Tabelle A: Kondensatorbank vs. SVG Blindleistungskompensation

Technisches Kriterium	Geschaltete Kondensatorbank	SVG Blindleistungskompensation
Blindstromrichtung	Primär kapazitive Injektion	Kapazitive Injektion und induktive Absorption
Kontrollverhalten	Diskrete kvar-Schritte und Schaltverzögerungen	Stufenlos regelbarer Strom innerhalb der Nennleistung
Spannungsabhängigkeit	Die Ausgangsleistung variiert erheblich mit der Busspannung.	Der stromgeregelte Ausgang folgt der Reglerreferenz.
Schwaches-Gitter-Reaktion	Kann überkorrigieren oder Schaltvorgänge erzeugen	Kann schnelle Spannungs- und Leistungsfaktorkorrekturbefehle verfolgen
Harmonische Wechselwirkung	Erfordert Resonanz- und Verstimmungsprüfung	Erfordert eine Bewertung der Oberwellenverträglichkeit; kein Ersatz für AHF, wenn eine Oberwellenstromkompensation erforderlich ist.
Typische erneuerbare Pflicht	Konstante Basis-kvar bei vorhersehbaren Zuleitungen	Schnelle PCC-Spannungsunterstützung, wechselnde Kabelvariablen und schwankende Erzeugung

Topologie, Modulation und Temperatur bestimmen die nutzbare Kapazität

Die Angaben im Datenblatt geben keinen Aufschluss über den Nennstrom unter den gegebenen Einsatzbedingungen. Umgebungstemperatur, Luftstrom, Höhe, Spannungsbereich, Gehäusebedingungen und Einschaltdauer müssen berücksichtigt werden; bei 45 °C Umgebungstemperatur können die Sperrschichttemperatur des Halbleiters und der Kühlkörperwiderstand eine Reduzierung der Nennstromstärke erforderlich machen.

Eine dreistufige Topologie reduziert den Spannungssprung, dem Reaktor und Bauelemente im Vergleich zu einer vergleichbaren zweistufigen Anordnung ausgesetzt sind. Geringere Spannungsänderungsgeschwindigkeiten (dv/dt) und eine verteilte Spannungsbelastung der Bauelemente können die thermische Belastung reduzieren, sofern Schaltfrequenz, Kühlung und Spannungsklasse optimal aufeinander abgestimmt sind.

Die SPWM-Modulation wandelt einen Stromsollwert in Schaltbefehle um; ihre Qualität beeinflusst Nachführfehler, Restwelligkeit, Drosselbedarf und Schaltverluste. Bei der Auswahl von IGBTs und SiC-MOSFETs müssen Spannungsklasse, Schaltfrequenz, thermische Auslegung, Wartungsfreundlichkeit und Lebenszykluskosten berücksichtigt werden.

Definieren Sie Grenzwerte für Überspannungen, Strompriorität, Überbrückungskoordination und Wiederherstellungsrampe. Koordinieren Sie die SVG-Steuerung mit dem Wechselrichterschutz, dem Transformator-Differenzialschutz, den Leitungsrelais und den Netzeinstellungen, um steuerungsbedingte Auslösungen zu vermeiden.

Tabelle B: Auswahlmatrix für erneuerbare SVG-Anlagen

Standortbedingungen	Messungen und Studiendaten	Vorläufige Auswahllogik	Konfigurationshinweis
Starkes Solarkraftwerk mit stabiler Exportleistung	PCC PF-Trend, Kabelladevariablen, Transformatorbelastung	Dimensionierung der verbleibenden täglichen Reaktionsnachfrage zuzüglich der erforderlichen Kontrollmarge	Verwenden Sie Festkondensatoren erst nach Resonanzprüfung; SVG übernimmt die Abgleichsaufgabe.
Schwachnetz-Solar- oder Wind-PCC	Kurzschlussfestigkeit, Spannungssprungtests, Wechselrichter-Stromreserve	Grundkapazität bei maximalem Blindstrombedarf während Export- und Störungsszenarien	Überprüfen Sie die Antwortpriorität und die Grid-Code-Befehlsschnittstelle.
Long MV collector network	Cable capacitance, voltage profile, light-load overvoltage	Include inductive absorption capacity, not only capacitive kvar	Place measurement and control reference at the contractual PCC where required
Hybrid plant with BESS	Charge/discharge modes, transformer impedance, control hierarchy	Model simultaneous inverter and SVG var commands before rating	Define a single supervisory voltage/PF controller to prevent hunting
Hot, dusty industrial renewable site	Maximum ambient, derating curve, IP enclosure, maintenance access	Confirm rated current at the specified ambient or select a larger frame	Specify filtered airflow, heat rejection, and planned inspection access

Representative Middle East industrial-park case

Consider a representative Middle East industrial park with a 33 kV utility connection, rooftop solar, and 0.4 kV/11 kV loads through multiple transformers. VFD-driven pumps and compressors make renewable export coincide with dynamic industrial demand; this is a design case, not a named customer record.

During feeder transfers, generator and inverter protection becomes sensitive: PCC voltage changes rapidly, the capacitor bank switches in steps, and power factor leaves its target. Record synchronized voltage, current, THDi, power factor, capacitor state, solar output, and generator status to separate VFD ramps from capacitor-switching effects.

Select a 33 kV STATCOM or transformer-coupled SVG from the modeled reactive-current envelope, revise capacitor logic, and complete harmonic checks. Use a PCC voltage or power-factor reference with current limiting and coordinate inverter and SVG commands; apply a separate AHF or passive-filter study if measurements identify material harmonic current.

Define acceptance before commissioning: stable PCC voltage across agreed transitions, utility-compliant power factor, no control hunting, and THDi evaluated at the agreed measurement point. Verify with a calibrated power-quality analyzer and event captures, without inventing a percentage improvement or return-on-investment claim.

FAQ

How should an engineer size SVG capacity for a renewable project?

Start with time-series measurements or a validated load-flow and dynamic model, not plant MW alone. Calculate worst capacitive and inductive current at the PCC across export, low generation, switching, BESS modes, and minimum short-circuit strength; then confirm rated current at site ambient and voltage.

Can an SVG be installed without shutting down the renewable plant?

It depends on the connection point, isolation, protection changes, and utility permits. Final cable termination, CT/PT work, and protection commissioning usually require a controlled outage or approved live-work procedure.

Does SVG replace an Active Harmonic Filter or existing capacitor bank?

Nein. SVG bietet dynamische Blindleistungskompensation; ein aktiver Oberwellenfilter zielt auf Oberwellenstromkomponenten ab und kann, sofern vorgesehen, auch Neutralleiterstrom kompensieren. Vor dem Parallelbetrieb sind die Kondensatorresonanz, die Schaltsequenz und die SVG-Interaktion zu prüfen.

Welche Wartungs- und Umweltprüfungen sind erforderlich?

Überprüfen Sie Kühlwege, Lüfter, Filter, Reaktoranschlüsse, Sammelschienen-Anzugsmomente, Isolierung und Alarme. An heißen oder staubigen Standorten überprüfen Sie die Gehäusenennwerte, die Leistungsreduzierung, den Luftweg und die Ersatzteile anhand der endgültigen Gerätehandbuchangaben und der Standortanforderungen.

Fazit: SVG sollte anhand des PCC-Verhaltens und nicht anhand der Nennleistung (MW) angegeben werden.

Die SVG-Blindleistungskompensation bietet Projekten im Bereich erneuerbarer Energien eine steuerbare Quelle für dynamischen Blindstrom, wenn die Wechselrichterreserve, die Schaltkondensatoren und die Netzimpedanz den Netzanschlusspunkt (PCC) nicht allein stabil halten können. Die korrekte Spezifikation beginnt mit gemessenen oder modellierten Betriebsübergängen, Oberwellentrennung, thermischer Belastung, Regelungskoordination und Netzanschlussbedingungen. Kontaktieren Sie die Abteilung für elektrische Netzqualität von YT für eine projektspezifische Überprüfung von Einliniendiagrammen, Netzqualitätsmessungen, Umgebungsbedingungen und der erforderlichen SVG- oder STATCOM-Regelungsphilosophie.
