Methoden zur Leistungsfaktorkorrektur

Effizientes Energiemanagement ist zu einem Eckpfeiler moderner Industrien und Gewerbeanlagen geworden. Unter den verschiedenen Strategien zur Optimierung des Energieverbrauchs sticht die Leistungsfaktorkorrektur (PFC) als entscheidender Ansatz zur Reduzierung von Energieverlusten, zur Verbesserung der Stromqualität und zur Minimierung der Kosten hervor. Methoden zur Blindleistungskompensation spielen eine entscheidende Rolle bei der Erzielung einer effektiven PFC. In diesem Blog werden wir die wichtigsten Aspekte der PFC untersuchen, die Bedeutung der Blindleistungskompensation diskutieren und die modernen Lösungen von YT Electric hervorheben.

Grundlagen des Leistungsfaktors

Der Leistungsfaktor (PF) ist ein Maß dafür, wie effektiv elektrische Leistung in nutzbare Arbeitsleistung umgewandelt wird. Es wird als Verhältnis ausgedrückt:

Leistungsfaktor = Wirkleistung (kW) / Scheinleistung (kVA)

Ein Leistungsfaktor nahe 1 weist auf eine effiziente Energienutzung hin, während ein niedrigerer Leistungsfaktor auf Ineffizienzen aufgrund der Blindleistung hinweist.

Blindleistung verstehen

Blindleistung ist die nicht arbeitende Leistung, die von induktiven oder kapazitiven Lasten wie Motoren, Transformatoren und Beleuchtung erzeugt wird. Obwohl sie keine nützliche Arbeit verrichtet, ist Blindleistung notwendig, um das Spannungsniveau aufrechtzuerhalten und den Betrieb elektrischer Geräte zu ermöglichen.

Bedeutung des Leistungsfaktors

Ein schlechter Leistungsfaktor führt zu einem erhöhten Energieverbrauch, höheren Stromrechnungen und einer übermäßigen Belastung der elektrischen Infrastruktur. Zu den Vorteilen der Verbesserung des Leistungsfaktors gehören:

• Reduzierte Energiekosten: Eine geringere Scheinleistung reduziert die Stromkosten.
• Verlängerte Gerätelebensdauer: Minimiert die Wärmeentwicklung in elektrischen Komponenten.
• Erhöhte Systemkapazität: Gibt Kapazität für zusätzliche Lasten frei.
• Einhaltung von Vorschriften: Erfüllt die Anforderungen der Versorgungsunternehmen und vermeidet Strafen.

Vergütungsmethoden

Eine wirksame Blindleistungskompensation ist entscheidend für die Leistungsfaktorkorrektur. Hier sind die wichtigsten Methoden:

1. Kondensatorbänke

2. Kondensatorbänke werden häufig zum Ausgleich der durch induktive Lasten verursachten Blindleistung eingesetzt. Durch die Bereitstellung führender Blindleistung verbessern sie den Gesamtleistungsfaktor des Systems. Kondensatorbänke sind kostengünstig, einfach zu installieren und für statische Lastbedingungen geeignet.

• Kondensatorbänke speichern Energie und erzeugen Blindleistung, um induktive Lasten auszugleichen.
• Sie werden in kVAR bewertet und können in mehreren Stufen konfiguriert werden, um unterschiedlichen Blindleistungsanforderungen gerecht zu werden.
• Zusätzliche Komponenten wie Verstimmungsdrosseln und Entladewiderstände erhöhen Leistung und Sicherheit.
• Kondensatorbänke sorgen für ein stabiles System und bieten eine gute Amortisationszeit, indem sie den KVAH-Verbrauch reduzieren und die Energieeffizienz verbessern.

3. Beispiel: Bei einem 60-kW-System, das 10 Stunden am Tag mit 0,6 PF betrieben wird, reduziert die Installation einer Kondensatorbank zur Erzielung eines PF von eins die jährliche Energierechnung erheblich, was die wirtschaftlichen Vorteile von PFC deutlich macht.

4. Synchronkondensatoren

5. Synchronkondensatoren sind übererregte Synchronmotoren, die im Leerlauf arbeiten. Sie bieten eine dynamische Blindleistungskompensation und sind daher ideal für Großanlagen.

• Im Gegensatz zu Kondensatorbänken erzeugen Synchronkondensatoren genau die Menge an Blindleistung, die erforderlich ist.
• Sie verwenden einen automatischen Erregerregler, um die Blindleistung dynamisch anzupassen.
• Geeignet für Hochleistungsanwendungen wie HGÜ-Konverterstationen und Systeme für erneuerbare Energien.

6. Vorteile:

• Präzise Steuerung der Blindleistung.
• Verbesserte Spannungsstabilität in modernen Netzen.

7. Neue Trends: Mit der zunehmenden Verbreitung von Photovoltaik gewinnen Synchronkondensatoren als moderne Lösung zur Aufrechterhaltung der Netzstabilität an Bedeutung.

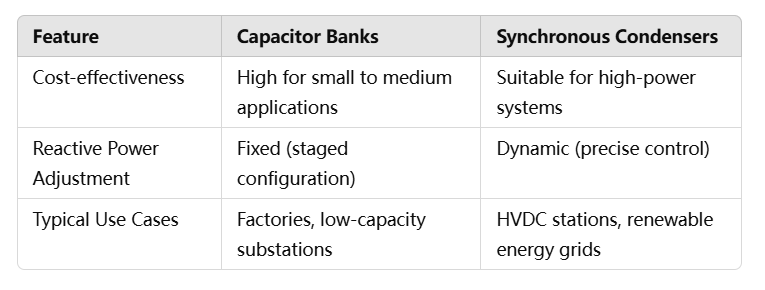

Vergleich von Kondensatorbänken

Beide Methoden dienen der Verbesserung des Leistungsfaktors, decken jedoch unterschiedliche Anwendungen ab:

MerkmalKondensatorbänkeSynchronkondensatorenKosteneffizienzHoch für kleine bis mittlere AnwendungenGeeignet für HochleistungssystemeBlindleistungsanpassungFest (gestufte Konfiguration)Dynamisch (präzise Steuerung)Typische AnwendungsfälleFabriken, Umspannwerke mit geringer KapazitätHGÜ-Stationen, Netze für erneuerbare Energien.

YT Electric Solutions

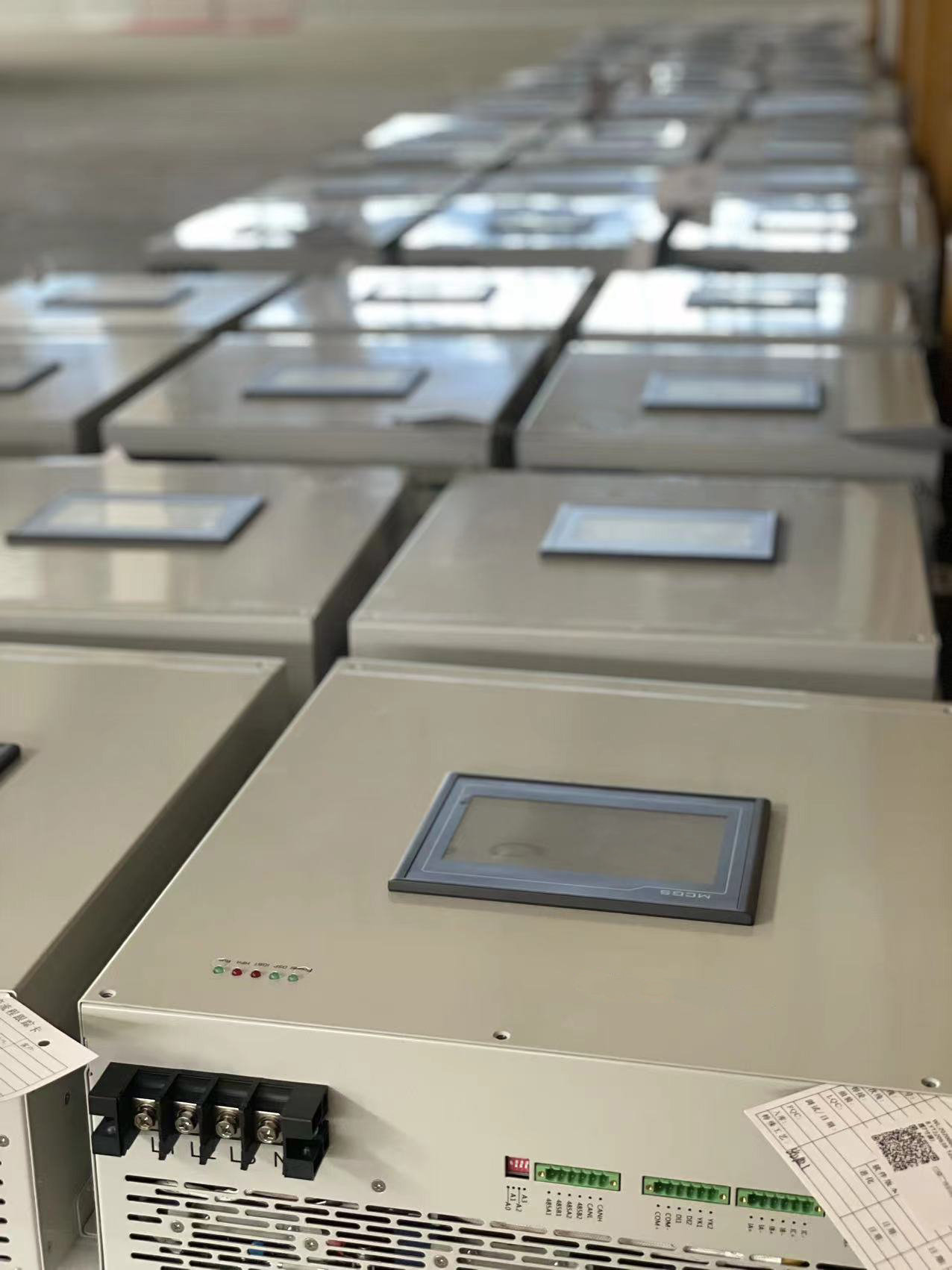

Bei YT Electric sind wir auf hochmoderne Lösungen zur Stromqualität spezialisiert, darunter Static Var Generators (SVGs) und Active Harmonic Filters (AHFs). Unsere Produkte sind darauf ausgelegt:

• Leistungsfaktor auf nahezu eins verbessern.
• Harmonische Verzerrungen mildern.
• Verbesserung der Energieeffizienz und Systemzuverlässigkeit.

Mit einem Fokus auf Innovation und kundenorientiertem Design genießen die Lösungen von YT Electric branchenübergreifend Vertrauen, von der Fertigung bis hin zu erneuerbaren Energiesystemen.

Blindleistungsanwendungen

Blindleistungskompensation ist in verschiedenen Branchen unerlässlich:

• Industrieanlagen:Große Motoren, Schweißmaschinen und HVAC-Systeme erzeugen erhebliche Blindleistung.
• Erneuerbare Energien: Solar- und Windkraftanlagen benötigen Blindleistungsunterstützung, um die Netzstabilität aufrechtzuerhalten.
• Gewerbegebäude: Aufzüge, Klimaanlagen und Beleuchtungssysteme tragen oft zu einem schlechten Leistungsfaktor bei.
• Versorgungsnetze: Spannungsregulierung und Verlustreduzierung hängen von einem effektiven Blindleistungsmanagement ab.

Leistungsfaktorkorrektur durch Blindleistungskompensation ist ein wichtiger Schritt in Richtung Energieeffizienz und Nachhaltigkeit. Ganz gleich, ob es darum geht, Kosten zu senken, die Stromqualität zu verbessern oder gesetzliche Standards einzuhalten, der Einsatz fortschrittlicher Lösungen wie SVGs und AHFs sorgt für überragende Leistung und Zuverlässigkeit.
