Die Vorteile von 440-V-AHFs nutzen

Die Vorteile von 440-V-AHFs nutzen

Da Fabriken, Rechenzentren und Gewerbegebäude zunehmend mit Frequenzumrichtern (VFDs), Schaltnetzteilen und LED-Beleuchtung ausgestattet sind, sind harmonische Verzerrungen zum stillen Störfaktor für die Betriebssicherheit geworden. Überschüssige Oberschwingungen überhitzen Transformatoren, lösen Schutzvorrichtungen aus und beeinträchtigen die Energieeffizienz – oft ohne einen offensichtlichen Alarm auszulösen. Aktive Oberschwingungsfilter (AHFs) begegnen diesem Problem, indem sie präzise invertierte Oberschwingungsströme in Echtzeit einspeisen und so die vom Energieversorger und dem internen Verteilungsnetz wahrgenommene Stromwellenform abflachen.

Was macht einen 440 V AHF aus Anders?

Die meisten Niederspannungs AHFs Die auf dem Markt erhältlichen Geräte sind für 380-V-, 400-V- oder 480-V-Systeme ausgelegt. Eine 440-V-Ausführung bietet zwei entscheidende Vorteile:

Kurz gesagt: 440-V-Modelle geben Ihnen „Spielraum“, wenn die Last oder die Netzbedingungen schwanken.

Hauptvorteile moderner 440-V-AHFs

1. Breitbandige Harmonischenminderung

   • Reduziert die gesamte harmonische Stromverzerrung (THDi) auf < 5 %, entsprechend den Grenzwerten von IEEE-519 und IEC-61000-3-4.

2. Dynamische Blindleistungskompensation

   • Liefert oder absorbiert sofort kvar, um den Leistungsfaktor bei steigenden Prozesslasten zu stabilisieren, wodurch mechanische Kondensatorbänke überflüssig werden.

3. Dreiphasiger Lastausgleich

   • Gleicht asymmetrische einphasige Lasten, schrumpfende Neutralleiterströme und Transformatorüberhitzung aus.

4. Ultraschnelle Reaktion (< 20 ms)

   • IGBTs und DSP-Steuerung reagieren in einem Netzzyklus – entscheidend für flimmerempfindliche Roboter und Hochgeschwindigkeitspressen.

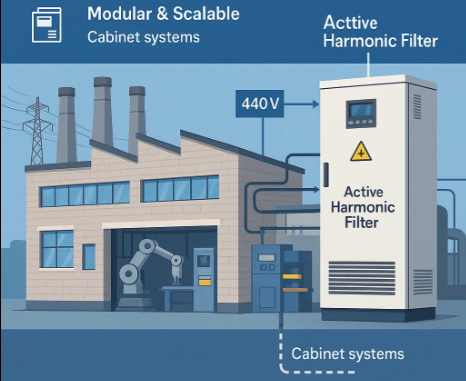

5. Modular & Skalierbar

   • Schranksysteme bis 600 A pro Rahmen; Einschubmodule erweitern die Kapazität ohne Heißarbeitsabschaltungen.

6. Sensorloser Spannungsregelungsmodus

   • Funktioniert ohne externe Stromwandler – praktisch, wenn der Zugang zur Sammelschiene eingeschränkt ist.

AHF vs. Statischer Var-Generator (SVG) vs. Passive Filter

SVGs eignen sich hervorragend für reine Blindleistungsaufgaben. Wenn Oberschwingungen die IEEE-519-Grenzwerte überschreiten, ist ein AHF – oder ein hybrider AHF-SVG-Stack – die präzisere Lösung.

Checkliste für Dimensionierung und Bereitstellung

1. Messen der Basislinienharmonischen – Protokollieren Sie mindestens eine Woche lang Daten zu jedem Hauptempfänger.

2. Ziel-THDi – Die meisten Energieversorger fordern ≤ 5 %, kritische Anlagen streben ≤ 3 % an

3. 20 % Wachstumsmarge lassen – Berücksichtigen Sie zukünftige VFD- oder USV-Ergänzungen.

4. Entscheiden Sie sich für Kabeleinführung oben oder unten – Schaltschrankhöhe prüfen.

5. Bypass und Remote-E/A angeben – Ermöglicht die Wartung ohne Herunterfahren.

Kurze Fallstudie – Automobil-Stanzwerk

Fazit & Take-Away

Die Aufrüstung auf einen aktiven 440-V-Oberwellenfilter ist eine der schnellsten Möglichkeiten, ein modernes Niederspannungsnetz zukunftssicher zu machen:

• Sauberere Wellenformen bedeuten kühlere Kabel und Transformatoren.

• Echtzeit-Kvar-Unterstützung spart das ganze Jahr über Strafgebühren bei den Versorgungsunternehmen.

• Modularer Aufbau Skalieren Sie, wenn Sie neue Produktionslinien oder Datenhallenreihen elektrifizieren.

Wenn Sie eine Brownfield-Nachrüstung planen oder eine Greenfield-Anlage entwerfen, sprechen Sie mit unserem YTPQC-Engineering-Team über die passende 440-V-AHF-Baugröße für Ihr Lastprofil. Ihr Geschäftsergebnis (und Ihr Wartungsteam) werden es Ihnen danken.
