Ein 120-kW-Gleichstrom-Schnelllader ist keine ohmsche Last, und zehn davon sind keine zehn Wasserkocher. Wenn ein Autobahn-Ladehub innerhalb derselben Minute eine Reihe von Ladevorgängen startet, sehen Transformator, Kabel und Schaltanlagen ein Lastprofil, das eher einer kleinen Schweißwerkstatt als einem Einzelhandelsstandort ähnelt. Die Folgen – Oberschwingungsverzerrungen, Blindleistung und Dreiphasen-Unsymmetrie – zeigen sich als ausgelöste Leistungsschalter, überhitzte Transformatoren, verringerte Ladeleistung und Strafzahlungen der Versorgungsunternehmen für schlechten Leistungsfaktor.
Dieser Leitfaden richtet sich an EPC-Auftragnehmer, Beschaffungsingenieure und Elektroingenieure, die EV-Ladeinfrastruktur planen oder errichten. Er erklärt, was tatsächlich im elektrischen System einer Ladestation passiert, wo Aktive Leistungsfilter (APF) und Statische Var-Generatoren (SVG) eingesetzt werden und wie vor einer detaillierten Standortanalyse eine erste Dimensionierungsentscheidung getroffen werden kann.
Moderne Gleichstrom-Ladegeräte verwenden nichtlineare AC-DC-Eingangswandler, um hohe Gleichstromleistung in Fahrzeugbatterien zu übertragen. Der von diesen Wandlern aufgenommene Eingangsstrom ist weit von einer sinusförmigen Form entfernt, und die Verzerrung ist genau dann am stärksten, wenn es am wichtigsten ist: beim Hochfahren, bei Teillast und wenn mehrere Ladesäulen gleichzeitig starten.
Gleichrichter von Ladegeräten erzeugen Oberschwingungsströme, die von der 5., 7., 11. und 13. Ordnung dominiert werden. Feldmessungen an typischen Stationen zeigen eine gesamte Oberschwingungsstromverzerrung (THDi) im Bereich von 25–40 % am Netzverknüpfungspunkt (PCC), wenn mehrere Ladesäulen gleichzeitig betrieben werden. Diese Oberschwingungen bleiben nicht im Ladegerät:
Während eines Ladevorgangs verbraucht der Eingang des Ladegeräts Blindleistung, wodurch der Leistungsfaktor der Station sinkt – manchmal deutlich unter 0,9 bei Teillast. Versorgungsunternehmen messen zunehmend Blindenergie bei Gewerbetarifen, und eine Station, die überschüssige kvar bezieht, zahlt dafür doppelt: einmal als Strafgebühr und einmal durch überdimensionierten kVA-Bedarf. An Standorten mit Diesel- oder Batteriespeichergeneratoren (temporäres Event-Laden, abgelegene Depots) entzieht der Blindstrom dem Generator außerdem Kapazität, die eigentlich aktive kW für Fahrzeuge liefern sollte.
Viele Ladekabinette sind intern einphasig angeschlossen, und die Startzeiten der Ladevorgänge sind über die Phasen nicht synchronisiert. Ungleichmäßige Belastung erzeugt eine Dreiphasen-Unsymmetrie, die den Verteiltransformator herabsetzt, Verluste erhöht und eine Spannungsunsymmetrie verursacht, durch die andere dreiphasige Lasten – HLK-Anlagen, Aufzüge, Werkstattmaschinen – heißer und weniger effizient laufen.
Kondensatorbänke, die klassische Lösung für schlechten Leistungsfaktor, sind an einer Ladestation oft das falsche Werkzeug. Ihre Schaltung erfolgt stufenweise und langsam, sodass sie die schnellen Lastanstiege von Ladevorgängen nicht verfolgen können; außerdem können sie mit der Streuinduktivität des Transformators eine Oberschwingungsresonanz erzeugen und ein moderates Oberschwingungsproblem in ein schwerwiegendes verwandeln. Passive Oberschwingungsfilter sind auf eine feste Frequenz abgestimmt und werden durch Alterung der Komponenten oder Temperaturänderungen verstimmt. Ladestationen benötigen eine dynamische Kompensation, die innerhalb von Millisekunden reagiert und Oberschwingungen sowie Blindleistung gleichzeitig abdeckt – genau der Bereich von APF und SVG.
Aktiver Leistungsfilter (APF), Statischer Var-Generator (SVG) und Statischer Leistungskompensator (SPC, Hybridlösungen) werden bei der Beschaffung häufig verwechselt. Die folgende Tabelle vergleicht ihre Kernfunktionen.
| Fähigkeit | APF (Aktiver Leistungsfilter) | SVG (Statischer Var-Generator) | SPC (Hybrider Kompensator) |
|---|---|---|---|
| Oberschwingungsreduzierung | Ja – Oberschwingungsordnungen von der 2. bis zur 50. Ordnung, vollständige Spektrumkompensation | Nein (Oberschwingungen gehören nicht zu seiner Funktion; abhängig von der Konfiguration) | Teilweise – fester Abstimmungsbereich, Risiko der Verstimmung bei Laständerungen |
| Blindleistungskompensation | Zusatzfunktion bei vielen Modellen; Aufteilung ist anwendungsabhängig | Ja – kontinuierliche kapazitive und induktive kvar | Ja – gestufte, schützgeschaltete Stufen |
| Korrektur der Dreiphasen-Unsymmetrie | Ja – phasenweise Kompensation bei unterstützten Modellen | Begrenzt; Wirksamkeit ist anwendungsabhängig | Nein |
| Reaktionsgeschwindigkeit | Schnell – 25,6-kHz-Schaltung, Reaktion im Millisekundenbereich | Schnell – Reaktion im Millisekundenbereich | Langsam – Sekunden pro Stufe, mechanische Schaltung |
| Am besten geeignet für | Standorte mit vielen Oberschwingungen und vielen DC-Ladesäulen | Standorte mit schlechtem Leistungsfaktor oder schwacher Spannungsstützung | Stabile industrielle Lasten mit begrenzten Oberschwingungen |
Für eine Ladestation ist die praktische Regel einfach: Wenn die gemessene THDi der Hauptproblempunkt ist, wählen Sie APF; wenn Leistungsfaktor oder Spannungsstützung das Problem sind, wählen Sie SVG; wenn beide Probleme schwerwiegend sind, planen Sie eine kombinierte APF + SVG-Lösung anstelle einer Hybridlösung, die bei beiden Aspekten Kompromisse eingeht.
Die folgende Tabelle bietet eine erste Auswahlrichtlinie. Die endgültigen Auslegungen müssen durch Messungen oder Simulationen bestätigt werden, da die Auslastung der Ladesäulen, die Topologie der Ladegeräteingänge und die Transformatorimpedanz das Ergebnis beeinflussen. Mit einem Sternchen gekennzeichnete Auslegungen unterliegen einer Standortanalyse.
| Stationskapazität | Typische Konfiguration | Typisches PQ-Risiko | Empfohlene Lösung |
|---|---|---|---|
| Bis zu 500 kW | 4–8 Schnellladesäulen, ein 630-kVA-Transformator | Mittlere THDi, gewisse Unsymmetrie | APF 50–100 A pro Abgang*; Neutralleiterstrom überprüfen |
| 500 kW – 1 MW | 10–20 Schnellladesäulen, ein 1.250-kVA-Transformator | Hohe THDi bei Spitzenlast, PF unter 0,9 bei Teillast | APF 150–300 A* + SVG zur PF-Korrektur* |
| 1 – 2 MW | 20–40 Ladesäulen oder HPC, mehrere Abgänge | Hohe THDi, Unsymmetrie zwischen Abgängen | Modulare APF-Bänke pro Abgang*; zentrale SVG* |
| Über 2 MW | Depot / Hub mit eigener Umspannstation | Risiko der Netzkonformität, Erwärmung des Transformators | Vollständige Standortanalyse; APF + SVG + möglicherweise SPC an Nicht-PQ-Abgängen* |
*Unterliegt einer Standortanalyse: Die endgültigen Auslegungen hängen vom gemessenen Oberschwingungsspektrum, Lastprofil und der Transformatorenkonfiguration ab.

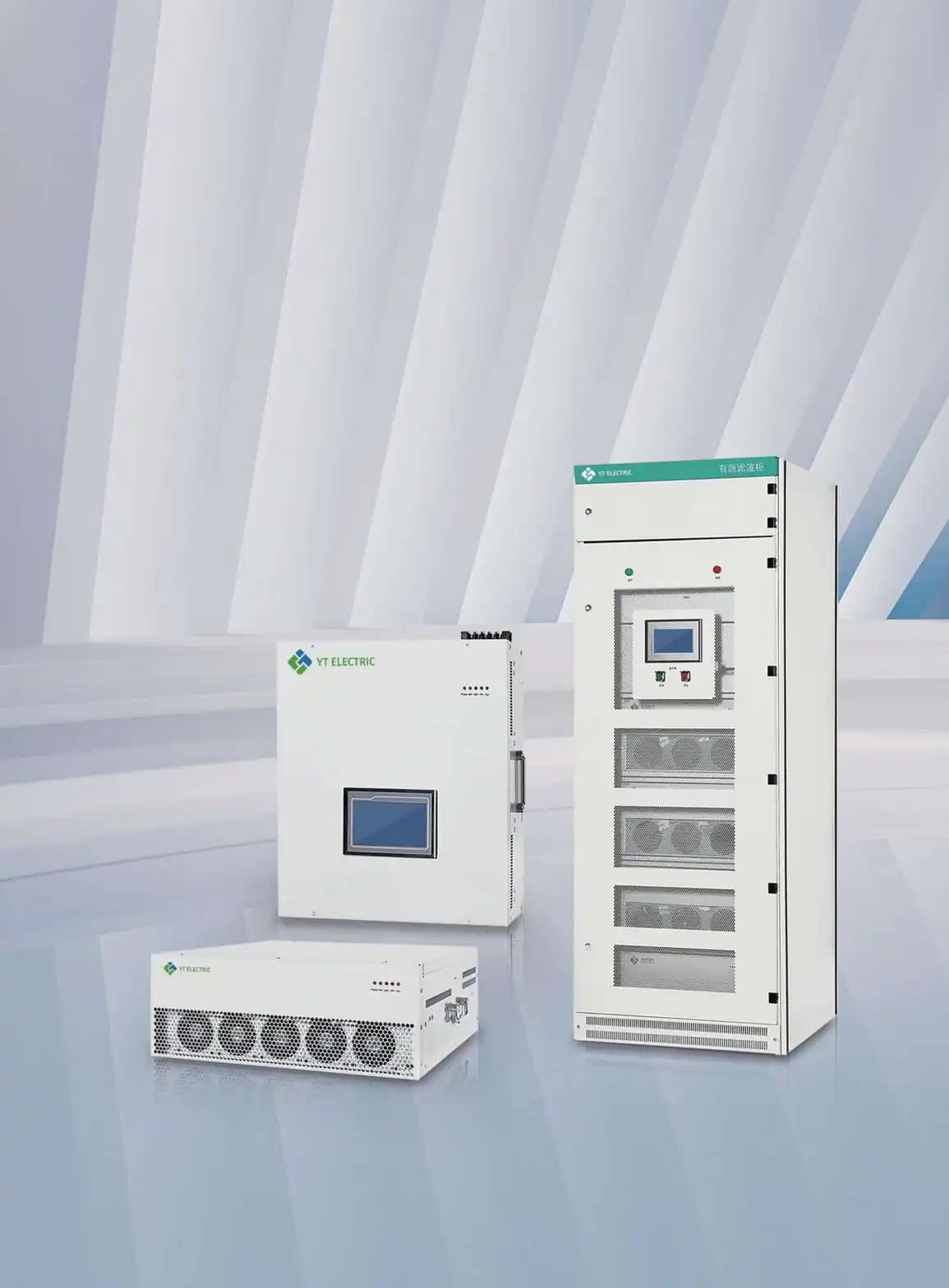

YT Electric fertigt modulare aktive Leistungsfilter und statische Blindleistungsgeneratoren, die speziell für anspruchsvolle Umgebungen mit hoher Leistungsdichte wie EV-Ladehubs entwickelt wurden. Die APF-Serie bietet Oberschwingungsminderung von der 2. bis zur 50. Ordnung mit einer Schaltfrequenz von 25,6 kHz, ermöglicht eine Reaktion im Millisekundenbereich gemäß Produktspezifikation und ist mit Gehäuseoptionen von IP20 bis IP54 für Innen-Schalträume oder containerisierte Außenstationen erhältlich. Die SVG-Serie bietet kontinuierliche kapazitive und induktive Blindleistungskompensation zur Leistungsfaktor- und Spannungsstützung.

Module können parallel geschaltet werden, um die Kapazität bei wachsender Station zu skalieren, und gemischte APF + SVG-Konfigurationen werden in einer einzigen Steuerungsarchitektur unterstützt. Für präzise Auslegungen arbeiten die Ingenieure von YT Electric mit Ihren Messdaten oder einer Standortanalyse – jede Anwendung wird anhand des tatsächlichen Oberschwingungsspektrums und Lastprofils bestätigt und nicht anhand einer allgemeinen Faustregel.
Viele APF-Modelle von YT Electric sind dafür ausgelegt, Oberschwingungsminderung sowie zusätzliche Blindleistungskompensation bereitzustellen, und die phasenweise Kompensation unterstützt bei geeigneten Modellen die Behebung von Unsymmetrien. Wie viel jede Funktion eine einzelne Einheit bereitstellen kann, hängt von ihrer Nennleistung und den Anforderungen Ihres Standorts ab – die Aufteilung ist anwendungsabhängig und wird während der Dimensionierungsstudie bestätigt.
Zuerst messen. Wenn die harmonische Verzerrung (THDi) das Hauptproblem ist, ist APF das richtige Gerät. Wenn das Problem ein niedriger Leistungsfaktor oder eine schwache Spannungsstützung ist, ist SVG das richtige Gerät. Viele Stationen haben zu unterschiedlichen Tageszeiten beide Probleme, und eine kombinierte APF + SVG-Lösung ist häufig die kosteneffiziente Antwort. Eine Standortanalyse zeigt Ihnen, welches Problem dominiert, bevor Sie sich festlegen.
Die Auslegung wird durch das gemessene oder simulierte Oberschwingungsspektrum, den Blindleistungsbedarf sowie die Transformator- und Kabelkonfiguration bestimmt. Eine grobe Schätzung kann anhand der Stationskapazität (siehe obige Tabelle) vorgenommen werden, aber die endgültige Dimensionierung unterliegt einer Standortanalyse – YT Electric bietet EPC-Partnern und Anlageningenieuren vor der Bestellung Unterstützung bei der Lastanalyse.
Ladeinfrastruktur ist teuer, und Anlagen zur Verbesserung der Netzqualität machen nur einen kleinen Teil des Budgets aus – aber die falsche Wahl verursacht deutlich höhere Kosten durch Strafen, Ausfallzeiten und Transformatorschäden. Senden Sie YT Electric Ihren Stationsplan, Transformatorendaten und, falls verfügbar, eine Netzqualitätsmessung, und unsere Ingenieure erstellen eine Gerätekonfiguration, eine Auslegungsempfehlung und ein Angebot. Keine allgemeinen Broschüren – nur eine Lösung, die für Ihren Standort dimensioniert ist.
