Fallstudie in Jiangsu: Hybrid-Reaktiv- und Oberschwingungskompensationsschrank

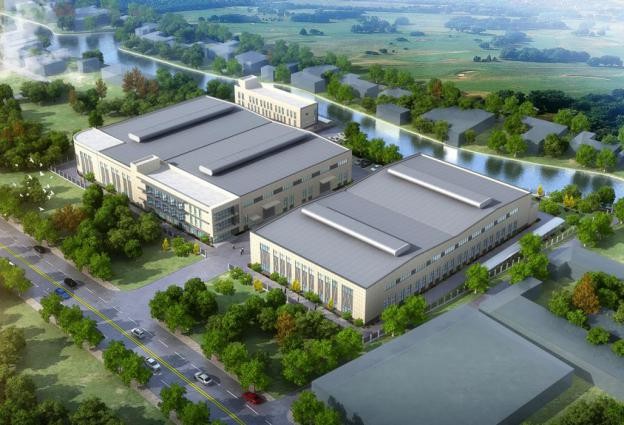

Jiangsu Non Woven wurde 2002 gegründet und blickt auf eine 20-jährige Geschichte in der Vliesstoffproduktion zurück. Das Unternehmen ist ein Hersteller hochwertiger Vliesstoffe mit integrierter Forschung und Entwicklung, Produktion und Kundendienst. Die Fabrik befindet sich in Zhitang Town, Changshu City, Provinz Jiangsu, einem bekannten Produktionsstandort für Vliesstoffe in China. Sie erstreckt sich über eine Fläche von 15.000 Quadratmetern und hat eine tägliche Produktionskapazität von 40 Tonnen. Produziert wird eine Vielzahl von Vliesstoffen aus Stapelfasern, darunter Meltblown-Vliesstoffe, Kunstleder-Basisgewebe, Nadelvliesstoffe, Polypropylen-Vliesstoffe, Saugeinlagen, Filtervliesstoffe, antibakterielle Baumwolle, Autoinnenraummaterialien, Ölsaugeinlagen und andere Vliesprodukte. Die Produkte finden breite Anwendung in der Medizin, Automobilindustrie, Lederindustrie, Sportschuhen, Heimtextilien, Smart Home und anderen Bereichen.

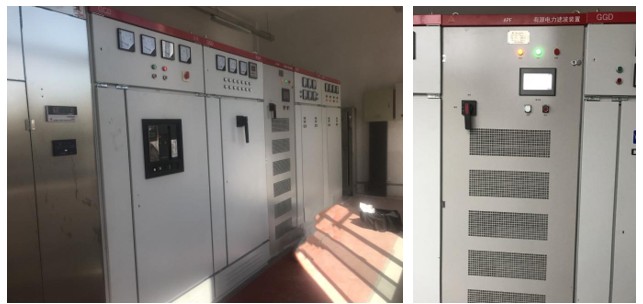

Zur Fabrikausrüstung gehören hauptsächlich Kardiermaschinen, Nadelstanzmaschinen, Vliesöfen, Walzmaschinen usw., die im Produktionsprozess eine große Anzahl von Oberschwingungen erzeugen, was dazu führt, dass der Kapazitätskompensationsschrank vor Ort nicht normal funktioniert und es häufig zu Kondensatorausbeulungen und Schützdurchbrennen kommt. Um den normalen Betrieb des kapazitiven Schranks vor Ort zu gewährleisten, wird vor Ort ein aktiver 300-A-Filterschrank zur Oberschwingungsregelung installiert.

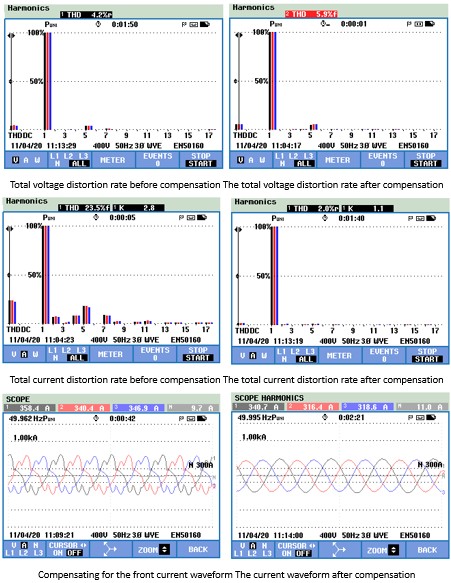

Die Spannungsverzerrungsrate vor Ort beträgt 5,9 % und überschreitet damit den nationalen Standardgrenzwert von 5 %, die Stromverzerrungsrate beträgt 23,5 % und der Oberschwingungsstrom besteht hauptsächlich aus der 3. und 5. Harmonischen und enthält auch eine kleine Menge der 2. und 4. geraden Harmonischen. Nach der Behandlung wurde die Spannungsverzerrungsrate auf 4,2 % und die Stromverzerrungsrate auf 2,0 % reduziert, und der Kondensatorkompensationsschrank vor Ort konnte normal und ohne Betriebsstörungen betrieben werden.
