Die Auswirkung der Spannung 3-phasig-unsymmetrisch

Dreiphasen-Stromversorgungssysteme sind für industrielle und kleine Anwendungen unerlässlich und sorgen für eine effiziente Energieverteilung. Eine ordnungsgemäße Planung gewährleistet deren Sicherheit und Funktionalität.

Dieser Leitfaden erläutert unsymmetrische Lasten in Dreiphasensystemen. Es identifiziert die Ursachen und Lösungen. Es deckt auch ihre Verwendung in Solarenergieanlagen ab.

Wir untersuchen, wie Ungleichgewichte in dreiphasigen Solarsystemen bewältigt werden können. Wir verwenden auch unsymmetrische Ausgangsfunktionen, um die Systemstabilität und -effizienz zu steigern.

Schieflast: Bedeutung und Ursachen

Ein dreiphasiges System gilt als ausgeglichen, wenn die Spannungen und Ströme in allen drei Phasen gleich groß sind. Wenn das System unsymmetrisch ist, sind die Spannungen zwischen den Phasen ungleich.

Dieses Ungleichgewicht ist in Industrieanlagen ein häufiges Problem, insbesondere in solchen mit großen Maschinen und Motoren. Spannungsungleichgewichte können sich negativ auf die Motoreffizienz auswirken, die Betriebskosten erhöhen und Schäden an der Ausrüstung verursachen. Die Beseitigung und Vermeidung dieser Ungleichgewichte ist entscheidend für die Aufrechterhaltung einer optimalen Systemleistung und die Vermeidung kostspieliger Ausfälle.

Eine unsymmetrische Belastung entsteht, wenn der Strom oder die Spannung in den Phasen eines Dreiphasensystems ungleich ist.

Ideale Systeme weisen in jeder Phase die gleichen Lasten auf, aber die realen Bedingungen unterscheiden sich oft aus folgenden Gründen:

• Ungleichmäßige Stromverteilung: Geräte mit unterschiedlichem Strombedarf in jeder Phase.
• Ungleiche Impedanzen: Unterschiede in Kabellängen, Drahtgrößen oder Transformatorwiderständen.
• Systemfehler: Phasenverlust durch durchgebrannte Sicherungen oder beschädigte Komponenten.
• Harmonische: Nichtlineare Lasten erzeugen Strom-/Spannungsverzerrungen.
• Große einphasige Lasten, wie z. B. Lichtbogenöfen.
• Fehlerhafte Leistungsfaktor-Korrekturausrüstung.

Darüber hinaus können Probleme wie hohe Ströme in Motoren und Gleichrichtern, unausgeglichene Stromversorgungen und sogar externe Faktoren wie benachbarte Anlagen zu Spannungsungleichgewichten beitragen. Das frühzeitige Erkennen dieser Ursachen trägt dazu bei, Geräteschäden zu verhindern und die Systemleistung zu optimieren.

Auswirkungen unsymmetrischer Lasten in einem Dreiphasensystem

1. Systemprobleme: Phasenweise Über- und Unterlast können die Effizienz verringern, Geräte beschädigen und zu Überhitzung führen.
2. Harmonische: Erzeugt harmonische Ströme/Spannungen, die zu Resonanzen, Verzerrungen und Leistungsverlusten führen.
3. Schlechter Leistungsfaktor: Führt zu höherem Energieverbrauch und höheren Kosten.

So berechnen Sie die Spannungsunsymmetrie

So berechnen Sie die Spannungsunsymmetrie als Prozentsatz:

1. Ermitteln Sie die durchschnittliche Spannung/den durchschnittlichen Strom: Summieren Sie alle Phasenspannungen oder -ströme und teilen Sie sie durch drei.
2. Identifizieren Sie die größte Abweichung: Bestimmen Sie die Phasenspannung oder den Phasenstrom, die am weitesten vom Durchschnitt entfernt sind.

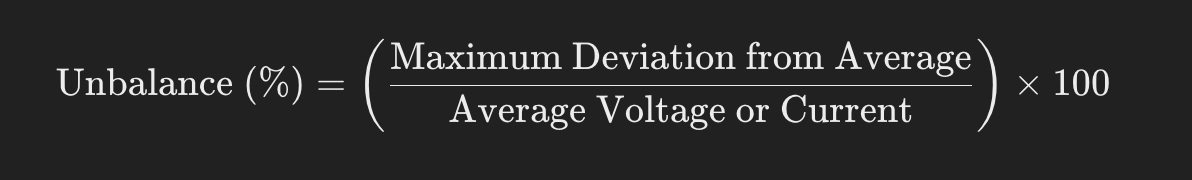

3. Berechnen Sie die Unwucht:

Um einen dreiphasigen Lastausgleich zu erreichen:

Die Aktiven Harmonischen Filter (AHF) und Statischen Var-Generatoren (SVG) von YT Electric können helfen, dreiphasige Unsymmetrie zu beheben, indem sie:

1. Kompensation der Blindleistung: SVGs können den Leistungsfaktor verbessern und die Phasen ausgleichen, indem sie Spannungsungleichgewichte korrigieren.
2. Oberwellen filtern: AHFs reduzieren harmonische Verzerrungen und verhindern so Stromungleichgewichte, die durch nichtlineare Lasten verursacht werden.
3. Dynamische Anpassung: Die adaptiven Algorithmen von YT Electric sorgen für einen kontinuierlichen Phasenausgleich, indem sie sich in Echtzeit an Lastschwankungen anpassen.

Dies verbessert die Systemstabilität und Effizienz und schützt die Ausrüstung vor den Auswirkungen unausgeglichener Lasten.

YT Electric ist der größte OEM-Hersteller von Niederspannungs-AHF und SVG mit mehr als 15 Jahren Erfahrung. Alle Produkte sind nach ISO9001-, CE- und CQC-Standards zertifiziert und werden durch Typprüfberichte unterstützt.

Weitere Informationen darüber, wie unsere SVGs zur Bewältigung von Oberschwingungen und zur Verbesserung der Stromqualität beitragen können:

Kontaktieren Sie uns unter sales@ytelect.com.
