So wählen Sie den besten aktuellen Transformator für AHF aus

Warum ist die CT -Auswahl der Kern der AHF -Systemleistung?

Der Stromtransformator (CT) als "Erfassungsorgan" der Aktiver Harmonischer Filter (AHF), Beeinflusst direkt die Genauigkeit der harmonischen Erkennung und die dynamische Reaktionsgeschwindigkeit Wenn der CT nicht ordnungsgemäß ausgewählt ist, können die folgenden Probleme auftreten:

• Misserfolg der harmonischen Kompensation: Niederfrequente oder hochfrequente Harmonische werden bei der Erkennung übersehen, wobei in der Regel die 3 und 5 Harmonische hinterlassen
• Risiko einer Systemüberlastung: Die CT-Sättigung führt zu Messfehlern, wodurch der AHF über-kompensiert oder unterkompensatig ist
• Compliance-Herausforderungen: Es erfüllt die Anforderung von IEEE519-2022 nicht, dass die gesamte harmonische Verzerrung (THD) weniger als 5%betragen sollte

Branchendaten zeigen, dass 35% der AHF -Fehler weltweit auf eine falsche CT -Auswahl zurückzuführen sind (Quelle: International Power Quality Association, 2024) Durch die Optimierung der CT -Konfiguration kann die Effizienz des harmonischen Managements um bis zu 40%erhöht werden

Vier Auswahlkriterien für AHF-dedizierte CTs

1 Präzisionsgrad und linearer Bereich

• Empfohlener Grad: Grad 0 2 oder höher, um sicherzustellen, dass der lineare Fehler weniger als ± 1% im Bereich von 20% -120% des Nennstroms beträgt
• Besondere Anforderungen: Für hochfrequente harmonische Quellen wie Lichtbogenöfen und Frequenzwandler (über der 50 Harmonischen) sollte ein Breitband-CT (mit einer Bandbreite, die 0 1Hz-3kHz bedeckt) ausgewählt werden

2 Installationsmethode und Topologie -Anpassungsfähigkeit

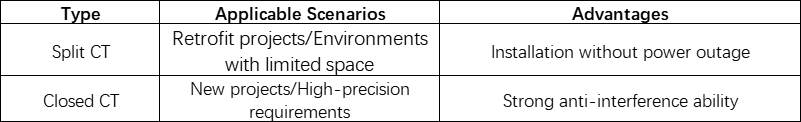

• Gemeinsame Typen:

• Topologie-Matching: Für mehrere AHF-Parallelsysteme mit einer gemeinsamen Busbank wird ein differentiales CT-Layout empfohlen, um den Einfluss des zirkulierenden Stroms zu beseitigen

1 Umwelttoleranz

• Industriezenarien: Wählen Sie CTS mit einer IP65 -Schutzbewertung aus, um Öl, Staub und extreme Temperaturen im Bereich von -40 ° C bis 85 ° C zu widerstehen
• EMC-Kompatibilität: Es muss die Überprüfung des IEC61000-4-8-Standards bestehen, um eine durch elektromagnetische Interferenz verursachte Signalverzerrung zu vermeiden

4 Standardisierung von Signalausgangsschnittstellen

• Ausgangstyp: Geben Sie 4-20 mA oder Modbus-RTU-Schnittstellen Priorität an, die mit AHF-Mainstream-Controllern (wie Schneider und ABB) kompatibel sind
• Impedanzübereinstimmung: Die Sekundärlastimpedanz des CT muss mit der Eingangsimpedanz des AHF übereinstimmen (typischer Wert: ≤0 1 ω)

Praktische Fälle: Wie wirkt sich die CT -Auswahl auf die Systemeffizienz aus?

Fall 1: Harmonisches Management des Kühlsystems in einem Rechenzentrum (ein führendes Internetunternehmen in China)

• Problem: Die Kühlpumpen der variablen Frequenzantrieb (VFD) erzeugen hohe Frequenz-Harmonische über der 25 Harmonischen, und die unzureichende Bandbreite des ursprünglichen CT führt zu einer Verzögerung der Reaktion des AHF
• Lösung: Ersetzen Sie es durch ein Breitband-CT (0 1Hz-5kHz) + Rogowski-Spule zur Hilfsdetektion
• Ergebnis: Die THD wird von 8 7% auf 2

Fall 2: Harmonische Unterdrückung des LED -Beleuchtungssystems (ein wegweisendes Gebäude in Shanghai)

• Herausforderung: Das Beleuchtungsdimmssystem erzeugt intermittierende 3 Harmonische, und die unzureichende Linearität des CT führt zu einer falschen Auslöser
• Optimierungsplan: Übernehmen Sie einen CT + -Dynamikkalibrierungsalgorithmus von 0 1
• Leistung: Der neutrale Linienstrom wird um 63%reduziert und die Lebensdauer der Ausrüstung um 30%verlängert

Häufige Missverständnisse und Fallstrickvermeidungsleitfaden

• Missverständnisse: Konzentrieren Sie sich nur auf den Nennstrom des CT und ignorieren die Eigenschaften des harmonischen Spektrums
• Korrektur: Verwenden Sie einen handgehaltenen Harmonischen Analysator (wie Fluke 435-II), um das Lastspektrum in Echtzeit zu messen und die CT-Frequenzversorgungskurve anzupassen
• Missverständnisse: Ignorieren Sie den Einfluss der CT -Installationsposition auf den Phasenfehler
• Best Practice: Die CT sollte auf der eingehenden Linieseite des AHF innerhalb von 5 Metern vom Filter installiert werden und vermeiden Störungen durch parallele Kabel
• Missverständnisse: Nicht die langfristige Stabilität der CT berücksichtigen
• Vorschlag: Wählen Sie einen CT mit einem nanokristallinen Legierungs -Kernmaterial mit einer jährlichen Driftrate von weniger als 05%aus

Zukünftige Trends: Smart CTS und AI-gesteuerte harmonische Vorhersage

Mit der Popularisierung der digitalen Twin -Technologie wird die nächste Generation von CTS die folgenden Funktionen integrieren:

• Eingebettete Sensoren: Überwachen Sie Temperatur und Luftfeuchtigkeit in Echtzeit und kalibrieren automatisch
• Edge Computing -Fähigkeit: Vorhersage des Trends harmonischer Veränderungen durch ein lokales KI -Modell und passen Sie die Parameter der AHF dynamisch an
• Blockchain -Rückverfolgbarkeit: Notieren Sie die vollständigen Lebenszyklusdaten der CT, um die Anforderungen an die ISO 50001 -Energiemanagementprüfungen zu erfüllen

Um Yt elektrisch

Als führender globaler Anbieter von Leistungsqualitätslösungen haben die AHF -Serien -Produkte von YT Electric UL-, CE- und CQC -Zertifizierungen bestanden und unterstützte kundenspezifische CT -Konfigurationen und Ferndiagnose Besuchen AHF -Lösung Um ein kostenloses Auswahl -Toolkit und ein Whitepapier in der Branche zu erhalten.
