YT Electric ist als führender Anbieter von Lösungen für die Stromqualität für die Erforschung der Harmonischen Minderung in Stromversorgungssystemen verpflichtet Dieser Artikel analysiert durch eine repräsentative Fallstudie die wichtigsten technischen Prinzipien der Harmonischen Quellenlokalisierung

Fall Hintergrund: Beispiel für harmonische Minderung

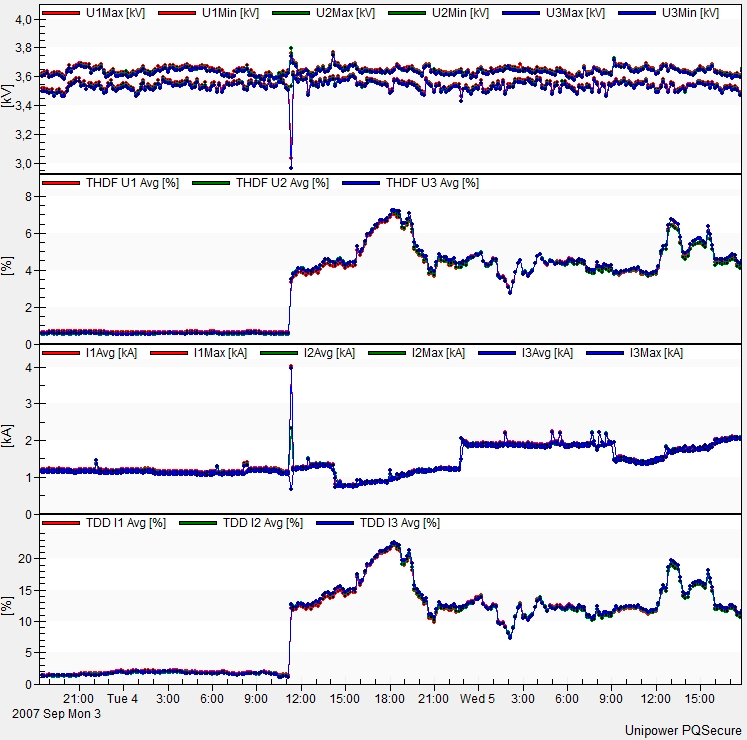

Ein Stromversorgungssystem hielt normale Spannungsverzerrungsniveaus bei, wenn harmonische Filter vor 11:00 Uhr angeschlossen wurden Nach der Trennung des Filters um 11:00 Uhr aufgrund eines Fehlers wurde eine signifikante harmonische Spannungsverzerrung beobachtet Dieser Fall zeigt deutlich die kritische Rolle von harmonischen Unterdrückungsgeräten im Stromqualitätsmanagement

Dual-Method-Ansatz zur Identifizierung der harmonischen Quelle

Methode 1: Spannungsstrom-Harmonische Korrelationsanalyse

Diese Technik vergleicht die Phasenbeziehungen zwischen aktuellen Harmonischen und Spannungsharmonische durch Zeitdomänenwellenform und Spektrumanalyse Eine signifikante Korrelation zeigt nachgeschaltete harmonische Quellen an, bei denen harmonische Ströme der Last-Seite eine Systemspannungsverzerrung verursachen

Methode 2: Bestimmung der harmonischen Leistungsströmungsrichtung (empfohlen)

Diese erweiterte Methode bestimmt harmonische Ursprünge durch Berechnung der aktiven Leistungsrichtung bei jeder harmonischen Frequenz:

- Positive Leistungsrichtung (+P): Harmonische Energie fließt von Gitter zu Belastung (stromaufwärts)

- Negative Leistungsrichtung (-p): Harmonische Energie fließt von Last zu Gitter (nachgeschaltete Quelle)

Felddatenüberprüfung

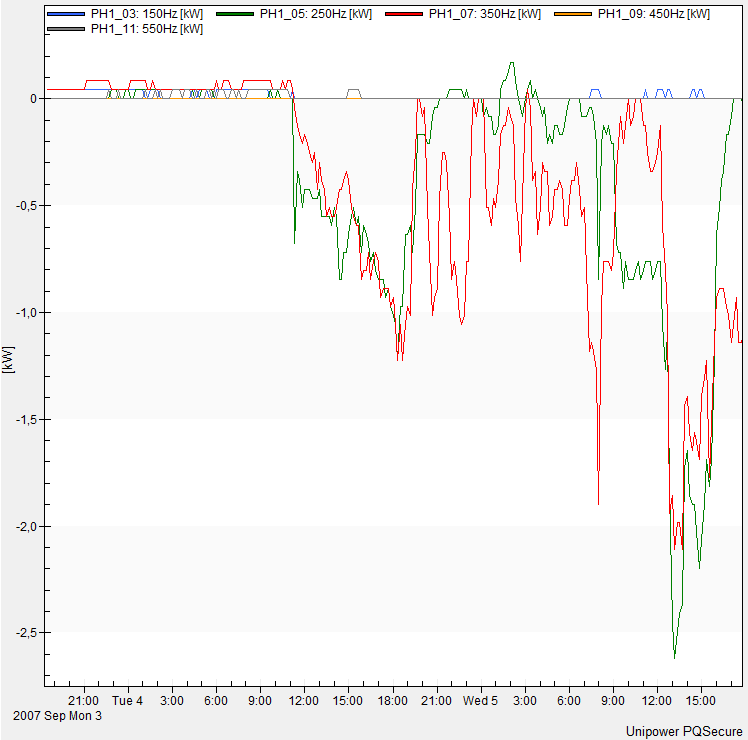

Wie in Abbildung (Harmonic Power Spectrum Analysis) gezeigt:

- 5 Harmonische (grüne Kurve) zeigt konsistente negative Leistungsmerkmale

- 7 Harmonische (rote Kurve) zeigt synchrone negative Leistungsmuster

Die Daten überprüft die harmonische Verzerrung endgültig von der Lastseite, was mit dem physikalischen Phänomen des Rückflusss der harmonischen Energie von Geräten zum Netz nach der Abnahme des Filters übereinstimmt

Technischer Anwendungswert

Das harmonische Lokalisierungssystem von YT Electric integriert Dual-Mode-Analysealgorithmen und ermöglicht effektive Anwendungen in:

1 Bewertung der Verantwortung der Verantwortung der Verantwortung der industriellen Benutzerstromqualität

2 Bewertung der Leistungsleistung für harmonische Minderungsgeräte

3. Stromversorgungssystem Harmonische Verschmutzungsverfolgung

4 Elektrische Geräteanomalie Frühwarnung

Unser Engineering-Team bietet umfassende Dienstleistungen an, einschließlich harmonischer Tests vor Ort, Simulationsmodellierung und maßgeschneidertem Design der Minderungslösung Für den professionellen technischen Support wenden Sie sich an unsere Power Quality-Experten unter David@yt-electric.com
