Aktiver Oberwellenfilter für Schweißmaschinen
Schweißgeräte sind in Fabriken, Werkstätten, Stahlwerken, der Automobilproduktion, Werften und Metallverarbeitungsbetrieben weit verbreitet. Sie sind zwar nützliche Maschinen, können aber erhebliche Probleme mit der Stromqualität verursachen.
Das Hauptproblem sind die Oberschwingungen der Schweißmaschine.
Moderne Schweißgeräte verwenden häufig Leistungselektronik-Umrichter. Diese Umrichter liefern keinen Strom in Form einer reinen Sinuswelle, sondern in Impulsen. Dies führt zu Oberwellenverzerrungen im Stromnetz.
Bei zu hoher Oberwellenverzerrung kann es zu Überhitzung, Fehlauslösungen, Spannungsinstabilität, Transformatorbelastung und verkürzter Gerätelebensdauer kommen. Daher gewinnt der Einsatz aktiver Oberwellenfilter für Schweißmaschinen in vielen industriellen Stromversorgungssystemen zunehmend an Bedeutung.
Ein aktiver Oberwellenfilter trägt dazu bei, Oberwellenverzerrungen in Echtzeit zu reduzieren. Er verbessert die Stromqualität und schützt das gesamte Stromnetz vor Oberwellenströmen, die von Schweißgeräten erzeugt werden.
Eine Schweißmaschine stellt üblicherweise eine nichtlineare Belastung dar.
Eine lineare Last zieht Strom gleichmäßig und vorhersehbar. Eine nichtlineare Last hingegen zieht Strom in Impulsen. Diese Impulse verzerren die Stromwellenform und erzeugen Oberwellenströme.
Schweißmaschinen können Oberschwingungen erzeugen, da sie häufig Folgendes enthalten:
Der Schweißprozess selbst ist ebenfalls instabil. Die Last ändert sich beim Zünden des Lichtbogens, beim Schweißen, beim Abschalten und bei wiederholtem Betrieb. Dadurch sind die Oberschwingungen der Schweißmaschine schwieriger zu kontrollieren als bei einer einfachen, konstanten Last.
In einer Fabrik mit nur einer kleinen Schweißmaschine mag das Problem begrenzt sein. In einer Werkstatt mit vielen gleichzeitig betriebenen Schweißmaschinen kann die Oberwellenverzerrung jedoch schnell ansteigen.
Die Oberschwingungen von Schweißmaschinen bleiben nicht innerhalb der Schweißmaschine. Sie breiten sich durch das elektrische System aus und beeinflussen andere Geräte.
Häufige Probleme sind:
Diese Probleme treten häufig in Schweißereien, Stahlverarbeitungsbetrieben, Automobilwerken und Metallverarbeitungsbetrieben auf.
Der Betrieb läuft zwar weiterhin täglich, doch die elektrische Anlage wird dadurch stark beansprucht. Mit der Zeit erhöht diese Belastung die Wartungskosten und verkürzt die Lebensdauer von Transformatoren, Schaltanlagen, Kabeln und Schutzeinrichtungen.

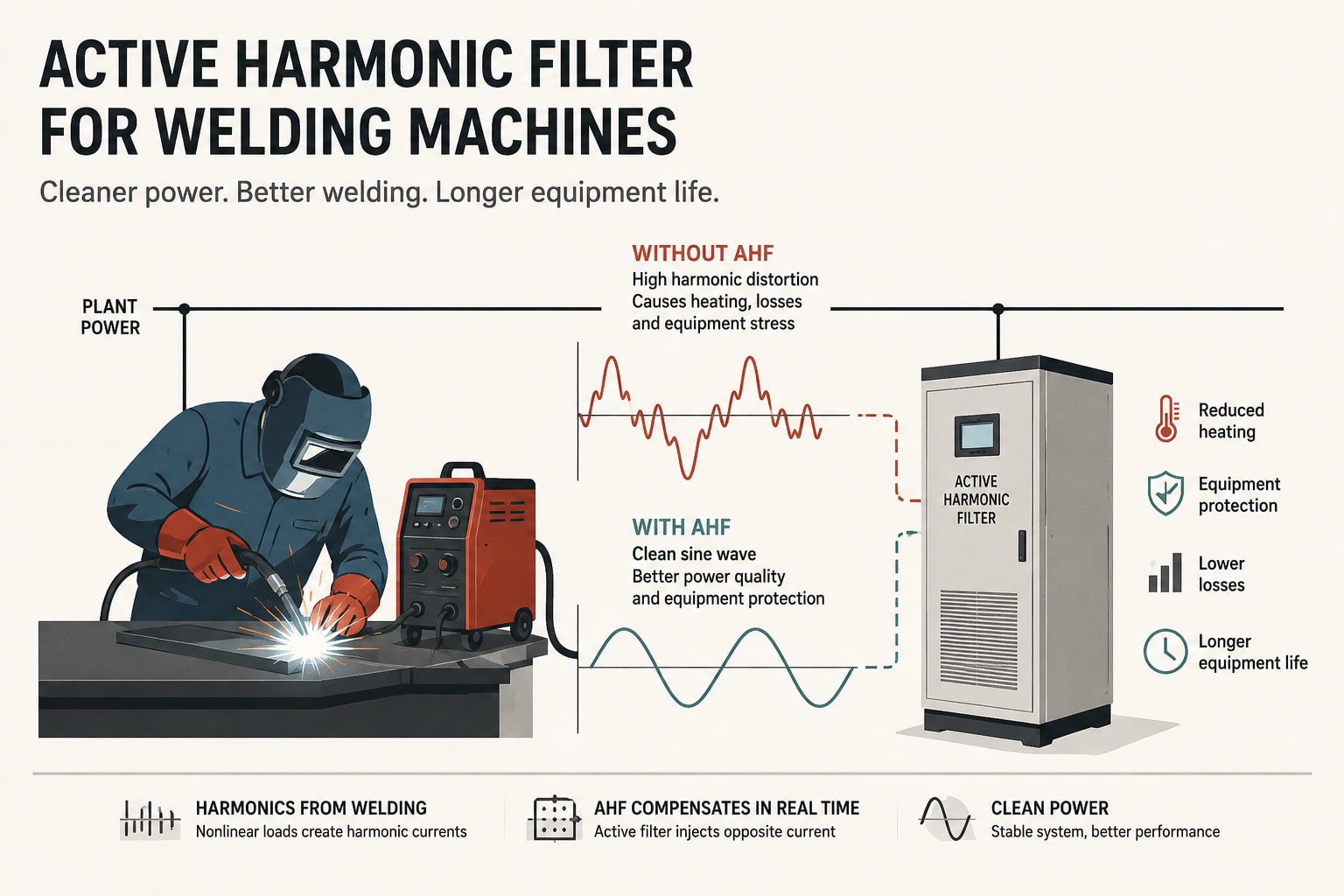

Ein aktiver Oberwellenfilter ist ein Gerät zur Verbesserung der Netzqualität, das zur Reduzierung von Oberwellenverzerrungen eingesetzt wird.
Es überwacht den Stromverlauf in Echtzeit. Sobald es Oberwellenströme erkennt, speist es einen Kompensationsstrom in entgegengesetzter Richtung ein. Dadurch werden die unerwünschten Oberwellenströme aufgehoben und die Wellenformqualität verbessert.
Bei Schweißmaschinen ist dies wichtig, da sich die Last schnell ändert. Eine starre Lösung bildet die tatsächlichen Schweißbedingungen möglicherweise nicht ab. Ein aktiver Oberwellenfilter passt sich kontinuierlich an die tatsächliche Oberwellenverzerrung im System an.
Dadurch eignet sich ein aktiver Oberwellenfilter für Schweißanwendungen mit wechselndem Strom, instabilen Lastmustern und mehreren Maschinen, die zu unterschiedlichen Zeiten arbeiten.
Ein aktiver Oberwellenfilter für Schweißmaschinen ist sinnvoll, da die Schweißbelastungen dynamisch sind.
In einer Schweißwerkstatt können verschiedene Maschinen zu unterschiedlichen Zeiten in Betrieb sein. Einige Maschinen stehen still, andere laufen mit hoher Stromstärke. Manche starten und stoppen wiederholt. Dadurch ändert sich die Oberwellenverzerrung im Laufe des Tages.
Ein aktiver Oberwellenfilter kann auf diese sich ändernden Bedingungen reagieren.
Zu den wichtigsten Vorteilen gehören:
Aus diesem Grund ist AHF oft besser als eine feste harmonische Lösung, wenn die Schweißlasten häufig wechseln.
In Schweißwerkstätten treten häufig konzentrierte elektrische Lasten auf. Mehrere Maschinen können an denselben Verteilerkasten angeschlossen sein. Wenn viele Schweißgeräte gleichzeitig betrieben werden, kann die Gesamtklirrfaktor (THD) hoch werden.
Dies kann den gesamten Workshop beeinträchtigen.
Der Transformator kann heißer laufen als erwartet. Kabel können einen höheren Strom führen. Schutzschalter können auslösen, selbst wenn die tatsächliche Last nicht besonders hoch erscheint. Kondensatorbatterien können vorzeitig ausfallen, wenn Oberschwingungsresonanzen auftreten.
Das sind keine zufälligen Probleme. Sie sind Anzeichen für eine mangelhafte Stromqualität.
Ein korrekt dimensionierter aktiver Oberwellenfilter kann die Oberwellenverzerrung reduzieren und den elektrischen Zustand der Werkstatt verbessern.
Einige Websites setzen auf passive Oberwellenfilter. Ein passiver Filter verwendet Kondensatoren, Drosseln und abgestimmte Bauteile, um bestimmte Oberwellenfrequenzen zu reduzieren.
Ein passiver Filter funktioniert bei stabiler und vorhersehbarer Last. Schweißmaschinen sind jedoch häufig nicht stabil. Ihre Betriebsbedingungen ändern sich während des Schweißvorgangs.
Hier liegt der Vorteil des aktiven Oberwellenfilters.
Ein passiver Filter ist fest verbaut.
Ein aktiver Oberwellenfilter ist dynamisch.
Ein passiver Filter zielt auf ausgewählte Oberwellenordnungen ab.
Ein aktiver Oberwellenfilter reagiert auf die reale Wellenform.
Ein passiver Filter ist möglicherweise weniger flexibel, wenn die Werkstatt erweitert wird.
Ein aktiver Oberwellenfilter kann sich besser an wechselnde Lastbedingungen anpassen.
Bei Schweißmaschinen ist der aktive Oberwellenfilter in der Regel die robustere Langzeitlösung, wenn am Standort wechselnde Lasten, mehrere Maschinen oder strenge Anforderungen an die Stromqualität herrschen.
Transformatoren sind oft die ersten Geräte, die von Oberschwingungen in Schweißmaschinen betroffen sind.
Oberwellenströme erhöhen die Erwärmung der Transformatorwicklungen. Sie erhöhen außerdem die Verluste und verringern die nutzbare Leistung. Der Transformator mag zwar korrekt dimensioniert erscheinen, aber eine schlechte Stromqualität kann dazu führen, dass er heißer als üblich läuft.
Ein aktiver Oberwellenfilter hilft, diese Belastung zu reduzieren.
Durch die Reduzierung von Oberwellenströmen trägt AHF dazu bei:
Dies ist besonders wichtig in Fabriken, in denen viel geschweißt wird und Transformatoren bereits hohe und wechselnde Lasten tragen.
Fehlalarme durch Auslösen von Stromleitungen sind in Schweißumgebungen häufig.
Schutzschalter und andere Schutzvorrichtungen können auslösen, weil Oberwellenströme die Systembelastung erhöhen. Das Problem kann wie eine Überlastung aussehen, die eigentliche Ursache kann jedoch eine mangelhafte Wellenformqualität sein.
Durch die Reduzierung von Oberwellenverzerrungen wird das elektrische System stabiler. Schutzeinrichtungen arbeiten unter saubereren Strombedingungen. Dies trägt dazu bei, unnötige Auslösungen zu vermeiden und die Produktionskontinuität zu verbessern.
Für Fabriken ist dies wichtig. Eine einzige unerwartete Reise kann Schweißarbeiten unterbrechen, die Produktion verzögern und Wartungsdruck erzeugen.
Nicht jede Schweißbaustelle benötigt sofort AHF. Einige Warnzeichen sind jedoch eindeutig.
Ein Standort sollte den Einsatz eines aktiven Oberwellenfilters in Erwägung ziehen, wenn er folgende Merkmale aufweist:
Diese Anzeichen deuten darauf hin, dass das elektrische System einer Oberwellenbelastung ausgesetzt ist.
Die richtige Entscheidung sollte auf Messungen basieren. Ingenieure sollten vor der Auswahl der AHF-Kapazität die Oberwellenverzerrung, den Strompegel, den Spannungspegel, die Transformatorbelastung und die Anzahl der nichtlinearen Lasten überprüfen.
Vor der Auswahl eines aktiven Oberschwingungsfilters für Schweißmaschinen sollte der Standort die tatsächlichen elektrischen Gegebenheiten überprüfen.
Wichtige Punkte sind unter anderem:
Die richtige AHF-Größe hängt vom tatsächlichen Oberwellenstrom ab, nicht nur von den Angaben auf dem Typenschild der Schweißmaschine.
Dies ist wichtig, da eine Unterdimensionierung das Problem möglicherweise nicht löst. Eine Überdimensionierung kann hingegen zu unnötigen Kosten führen. Eine korrekte Messung hilft dabei, den passenden aktiven Oberschwingungsfilter für die tatsächliche Schweißlast auszuwählen.
Ein aktiver Oberwellenfilter kann in vielen Anwendungen im Zusammenhang mit dem Schweißen eingesetzt werden.
Fertigungswerkstätten verwenden häufig mehrere Schweißmaschinen, Schneidemaschinen, Kompressoren und Motoren. AHF trägt zur Reduzierung von Oberwellenverzerrungen und zur Verbesserung der Gesamtstromqualität bei.
Automobilwerke setzen Schweißroboter und automatisierte Produktionslinien ein. Diese Systeme benötigen eine stabile Stromversorgung. AHF trägt zur Reduzierung elektrischer Störungen bei und unterstützt eine zuverlässige Produktion.
In Stahlverarbeitungsbetrieben kommen häufig schwere Schweißanlagen und andere nichtlineare Lasten zum Einsatz. AHF trägt dazu bei, die Belastung von Transformatoren zu reduzieren und die Systemstabilität zu verbessern.
Auf Werften sind oft viele Schweißmaschinen gleichzeitig in Betrieb. Die Last ändert sich ständig. AHF bietet eine flexible Oberwellenkompensation für diese dynamische Umgebung.
In der Schwermaschinenproduktion werden Hochstrom-Schweißsysteme eingesetzt. AHF trägt zur Reduzierung von Oberwellenströmen bei und schützt Transformatoren, Schaltanlagen und Kabel.
Schweißmaschinen erzeugen Oberschwingungen, weil sie leistungselektronische Umrichter verwenden und den Strom in Impulsen anstatt in einer gleichmäßigen Sinuswelle aufnehmen.
Ein aktiver Oberwellenfilter erkennt Oberwellenströme und speist einen Kompensationsstrom ein, um Oberwellenverzerrungen in Echtzeit zu reduzieren.
Ja. AHF eignet sich für Schweißwerkstätten, da sich die Schweißlasten schnell ändern und häufig harmonische Verzerrungen erzeugen.
Ja. Durch die Reduzierung des Oberwellenstroms kann AHF die Erwärmung des Transformators verringern, die Verluste reduzieren und die Langzeitzuverlässigkeit verbessern.
Die richtige AHF-Größe sollte auf der Grundlage des gemessenen Oberwellenstroms, der Spannung, des Laststroms, des THDi und der Anzahl der Schweißmaschinen ermittelt werden.
Schweißmaschinen stellen wichtige industrielle Verbraucher dar, können aber erhebliche Oberwellenverzerrungen verursachen. Beim gleichzeitigen Betrieb vieler Schweißmaschinen kann es im elektrischen System zu Transformatorüberhitzung, Kabelbelastung, Fehlauslösungen, Spannungsinstabilität und verkürzter Gerätelebensdauer kommen.
Ein aktiver Oberwellenfilter für Schweißmaschinen trägt zur Lösung dieses Problems bei, indem er den Oberwellenstrom in Echtzeit reduziert. Er verbessert die Stromqualität, schützt Transformatoren und Kabel, verringert die elektrische Belastung und unterstützt eine stabilere Produktion.
Informieren Sie sich über die verschiedenen Optionen für aktive Oberwellenfilter. https://www.ytelect.com/active-power-filter_c3
